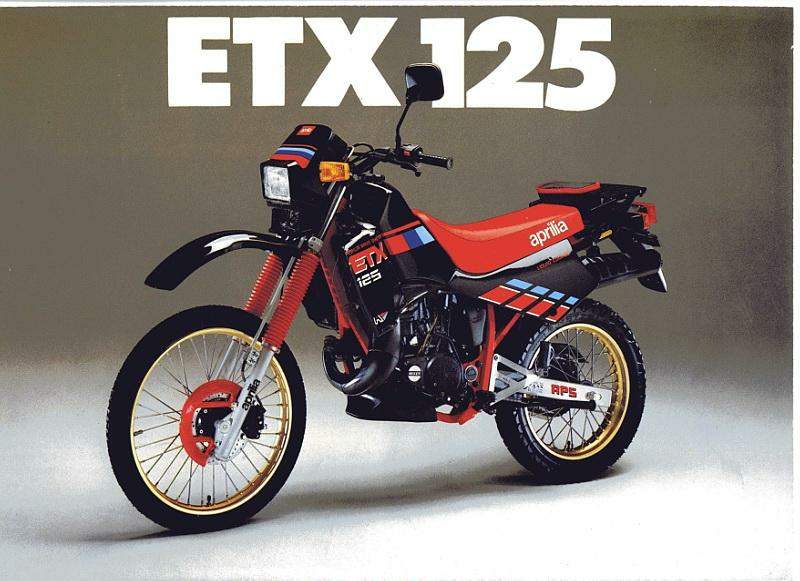

Мотоцикл Aprilia ETX 125 1986 обзор

Бесконтактная система зажигания и дополнительные приборы контроля двигателя Jawa 638

Как укоротить кожух цепи на Ява 634 для предотвращения быстрого износа (перетирания)

   В мартовском номере журнала за 1975 год в материале о редакционном тесте мотоцикла Ява 634 отмечалось. что при изгибе защитные кожухи цепи из-за большей, чем нужно, длины быстро перетираются. Рис. 1. Так укорачивается чехол. Пунктирной линией показана удаляемая часть. Чтобы избежать этой неприятности, следует заранее укоротить чехлы, как показано на рис. 1. Для этого сначала намечаем на переднем конце чехла линию. отстоящую от края на 16—17 мм. и острым ножом разрезаем по ней чехол. Снимаем обе части с кожуха, обильно смазываем цепь графитовой смазкой и надеваем чехол так. чтобы его внутренняя канавка села на буртик кожуха. Сверху закрепляем чехол хомутом, сделанным согласно рис. 2. Рис. 2. Хомут. Если в чехлах из-за касания цепи уже образовались отверстия, то их можно заклеить резиной при помощи клея №88 или БФ-2. Л. ГЕРАСИМОВ 332440,Запорожская область, г. Бердянск,ул. Восстания. 14. кв. 28 1975N10P19

Дорожный ремонт генератора на мотоцикле Ява 634

 В дальней поездке на мотоцикле ЯВА-350 модели «634.01» неожиданно отказал генератор. В результате разборки и прозвонки при помощи лампочки и аккумулятора я обнаружил, что какая-то из обмоток якоря пробита на «массу», из-за чего генератор давал недостаточное напряжение. Внешним осмотром место замыкания найти не удалось, и я поступил следующим образом. Обмотав коллектор якоря медным проводом (соединив таким образом все обмотки якоря параллельно), подключил мощный автомобильный аккумулятор 12 В между коллектором и сердечником якоря. Неисправная обмотка быстро нагрелась, задымила и заискрила в месте замыкания — там, где обмоточный провод изгибается и входит в паз сердечника. Дальше — уже дело техники. Отодвинув провод от острой грани сердечника, изолировал провод и залил место ремонта лаком для ногтей. Генератор заработал. С этим якорем я благополучно вернулся домой, езжу до сих пор. уже более 5000 километров, и не замечал ни перебоев, ни каких-либ...

Устранение разбалтывания педали тормоза у мотоцикла ИЖ с коляской

Надежное крепление   У мотоциклов ИЖ с коляской, оборудованной тормозом, довольно скоро разбалтывается его педаль. При этом нарушается порядок действия тормоза мотоцикла и прицепа, из-за чего экипаж при торможении, особенно резком, заносит в сторону. Кроме того, изменяется регулировка включателя стоп-сигнала. Чтобы устранить этот недостаток, я выточил ось 9 (см. рис. «б») и закрепил на ней педаль тормоза, рассверлив отверстие в опорной пластине 2 рамы до 12 мм. С тех пор этот узел работает исправно. Узел крепления педали тормоза: а — заводское исполнение; б — переделанный вариант; 1 — педаль тормоза; 2 — опорная пластина рамы; 3 — болт М10; 4 — втулка; 5 — пружинная шайба; 6 — гайка М10; 7 — шайба; 8 — гайка М12; 9 — ось. Такая переделка не помешает и тем, кто ездит без коляски.   г. ГорькийГ. ГРАЧЕВ     1987N09P33

Рывки при включении сцепления

«На мотоцикле ИЖ при трогании с места стали ощущаться рывки в трансмиссии. В чем может быть причина?» — спрашивает Л. Кольцовский из г. Шахты.Подобное явление на ИЖе, как и на других мотоциклах с многодисковым сцеплением, указывает на неисправность этого узла.Обычно рывки при включении сцепления (то есть при трогании с места) возникают из-за того, что его диски соприкасаются не одновременно и не всей площадью. Чаще всего причина в короблении дисков или образовании вмятин в пазах барабанов. Чтобы устранить неисправность, надо разобрать сцепление и заменить поврежденные детали. Если вмятины в пазах неглубоки, можно выровнять их поверхности при помощи напильника, причем так, чтобы зубцы дисков касались всех пазов одновременно. Следует иметь в виду, что в чрезмерно широких пазах зубцы дисков будут стучать об их края при включении и выключении сцепления во время движения мотоцикла. Это приведет к интенсивному износу пазов барабана.В некоторых случаях сцепление включается н...
