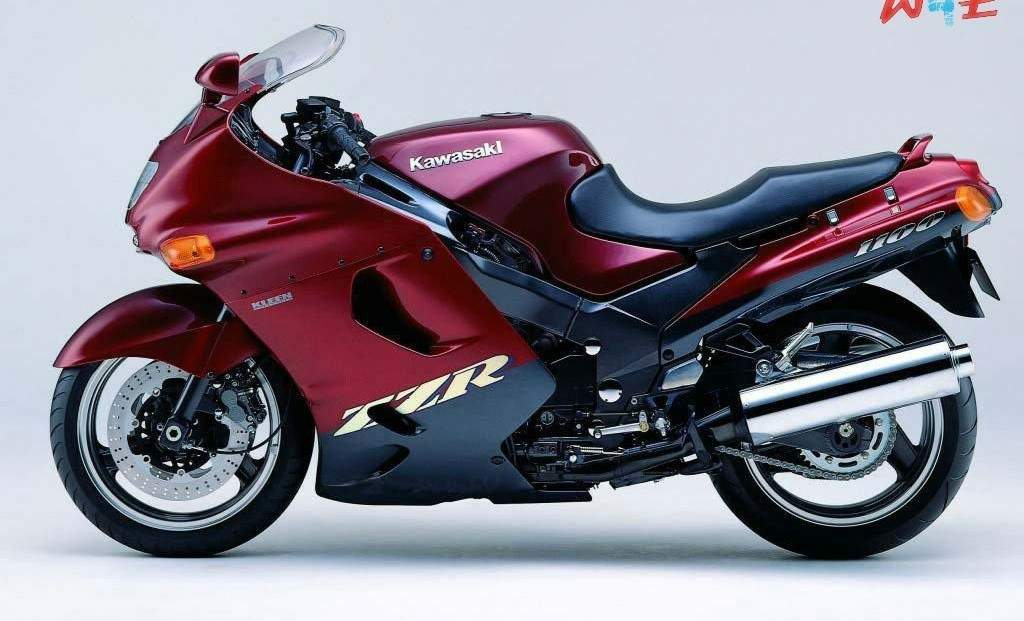

Мотоцикл Kawasaki ZZ-R 1100 D 1999 обзор

Бесконтактная система зажигания и дополнительные приборы контроля двигателя Jawa 638

Cхема электрооборудования Ява 634

Электрооборудование Jawa 634 (Нажмите на картинке, для увеличения) 1— главная лампа фары (6 В, 35+35 Вт); 2— лампа стояночного света (6 В, 4 Вт); 3— лампа указателя поворота (6 В, 15 Вт); 4— лампа контроля работы генератора (6 В, 2 Вт); 5 — контрольная лампа дальнего света (6 В, 2 Вт); б — лампа освещения спидометра (6 В, 2 Вт); 7 — центральный переключатель; 8 — реле-прерыватель указателя поворота; 9 — звуковой сигнал; 10 — переключатель ближнего—дальнего света с кнопкой включения звукового сигнала; 11 — включатель указателя поворота; 12 — конденсаторы; 13 и 14 — контакты прерывателя зажигания левого и правого цилиндров; 15 и 16 — свечи зажигания; 17 — катушки зажигания; 18 — включатель стоп-сигнала; 19 — реле-регулятор напряжения; 20 — аккумуляторная батарея (6 В, 14 А-ч); 21 — генератор (6 В, 75 Вт); 22 — предохранитель (15 А); 23 — лампа стоп...

Использование кожуха цепи от мотоцикла Восход на Ява 634

Чехлы для Явы На некоторых мотоциклах Ява-634 (из первых партий поставки) довольно быстро выходят из строя чехлы цепи, а приобрести новые пока еще трудно. Вместо них для защиты цепи можно использовать чехлы от мотоцикла Восход. Переделка кожуха:1— рамка; 2— пластина; 3— распорная втулка; 4 — старая часть кожуха; 5 — удлинитель Чтобы закрепить их. надо изготовить два удлинителя 5 (см. рисунок) и две распорные втулки 3, посредством которых соединяем половины кожуха. Удлинители делаем, пользуясь оправкой. К ним привариваем (или припаиваем) рамки 1, которые предварительно при помощи тонкого зубила срубаем со старыхкожухов. Все соединения на кожухе желательно загерметизировать пайкой или другим способом. Для более надежного крепления кожухов следует изготовить новые хомутики или усилить старые, приварив к ним металлические пластинки.На моем мотоцикле после пробега 5000 километров чехлы имеют первоначальный вид.А. КОРНИЛОВ 606230, Горьковская обла...

Установка генератора переменного тока Г421 на ИЖ-49 и ИЖ-350. Чертеж переходного фланца и измененная схема электрооборудования

Вместо постоянного переменный Мотоциклы ИЖ-49, как известно, давно сняты с производства. Но многие еще не хотят с ними расставаться, потому что эти надежные неприхотливые машины хорошо приспособлены к тяжелым условиям эксплуатации. Серьезные трудности создает, пожалуй, лишь система электрооборудования постоянного тока, включающая несколько сложных приборов. требующих особого ухода.Я упростил эту систему, переведя ее на переменный ток по образцу мотоцикла «Восход», то есть использовал его электрическую схему, генератор Г-421 и катушку Б-300.Единственная сложность переделки заключается в установке генератора. Для него надо выточить показанный на рисунке фланец-переходник из любой стали. который винтами М6—15 через отверстия диаметром 6,5 мм крепим на правой половине картера вместо прежнего генератора. На правую полуось коленчатого вала ставим ротор генератора и приворачиваем его укороченным на 15 мм старым болтом. Затем устанавливаем поршень так. чтобы он на 4 мм н...

Владельцам ИЖ Планета Спорт

 На этих мотоциклах последних выпусков для улучшения проходимости задняя часть глушителя приподнята. Теперь, чтобы вынуть ось при демонтаже заднего колеса, приходится отсоединять глушитель. Этого можно избежать, если вставлять ось с правой стороны, для чего достаточно уменьшить вдвое толщину шайбы, устанавливаемой под гайку крепления оси. * * *В журнале «За рулем» сообщалось, что вместо штатного реле-регулятора ИЖ-РР2С, который приобрести довольно трудно, можно использовать реле от автомобиля «Москвич» последних моделей. Еще удобнее применить реле напряжения РР380 от «жигулей». Для его установки не требуется искать другого места, поскольку оно размещается на месте прежнего (в этом и состоит преимущество).Клеммы «15» и «67» реле соединяются соответственно с выводами « + » и «Ш» генератора («минус» реле выведен на «массу»). В. ПАЛАГИН346421, г. Новочеркасск, Ростовское шо...
