12В на мотоцикле ИЖ Планета 3. Переходник для установки генератора

Переходник для генератора





Многие владельцы мотоциклов ИЖ старых моделей с 6-вольтовым электрооборудованием хотят переделать его на более совершенное — 12-вольтовое, применяемое ныне. Может быть им поможет мой опыт.



Переходник для генератора генератора переменного тока 28 3701 мощностью 100 Вт

Переходник для генератора

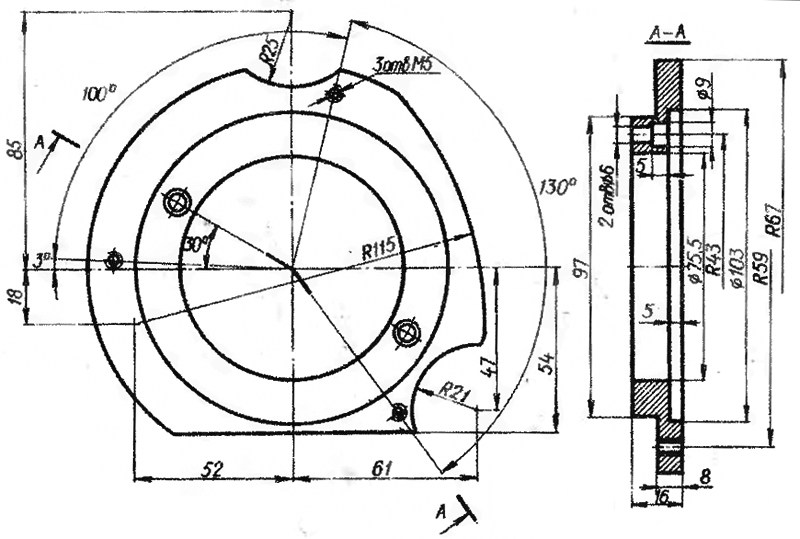

Для установки на («Планету—3» генератора переменного тока 28 3701 мощностью 100 Вт я выточил переходник, показанный на рисунке, из днища отслужившего алюминиевого поршня. На генераторе снял 5 мм с торцевой поверхности, прилегающей к двигателю. Дополнительно применил блок БПВ14-10 (регулятор—выпрямитель), а катушку зажигания оставил старую (когда она выйдет из строя, поставлю 12-вольтовую от «Планеты-спорт»). Аккумуляторная батарея, разумеется, 12-вольтовая, 6МТС-9

Мотоцикл прошел уже 15 тысяч километров, и электрооборудование работает без замечаний.

С. БУЛЬДА
Полтавская область, г. Пирятин






1987N08P33
