Днепр МТ-10. Новинка

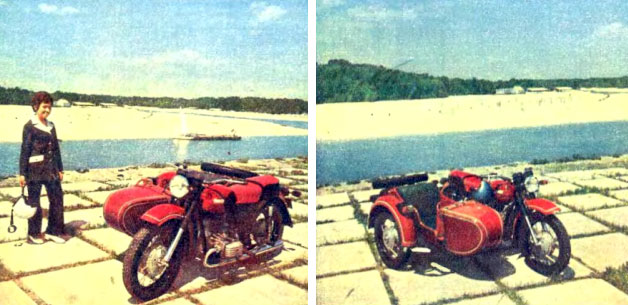

Днепр МТ-10

Киевский мотоциклетный завод с июля перешел на производство новой модели тяжелого мотоцикла «Днепр», получившей обозначение МТ-10. Как и ирбитский завод, приступивший одновременно к выпуску «Урала» М-67 (см. «За рулем», 1974, № 9), мы отказались от традиционного 6-вольтового электрооборудования в пользу 12-вольтового. Это позволило снабдить мотоцикл современными светотехническими приборами, отвечающими требованиям международных стандартов.

Основной источник электроэнергии — новый генератор переменного тока мощностью 150 вт со встроенным выпрямительным блоком — обеспечивает с запасом все потребители в темное время суток. Изменился способ крепления генератора к картеру двигателя—его корпус снабжен фланцем, который при помощи двух шпилек притягивается к гнезду. Таким образом исключается встречавшийся ранее дефект — течь масла по соединению.

На МТ-10 смонтирована более совершенная фара и на отдельном щитке — спидометр и замок зажигания. В будущем на месте последнего предполагается разместить тахометр.

Рама мотоцикла зарекомендовала себя на предыдущих моделях с лучшей стороны. Она прочна, долговечна и обладает достаточной жесткостью. Поэтому на МТ-10 рама изменена только в той мере, в какой это понадобилось для монтажа новых агрегатов и приборов.

К ним в первую очередь относится седло, выполненное в виде длинной подушки и заменившее два отдельных резиновых седла, применявшихся со дня рождения основателя семейства наших тяжелых послевоенных мотоциклов — знаменитого М-72. Новое седло обеспечивает более удобную посадку и водителя и пассажира. Вместе с измененным бензиновым баком оно придало машине более современный и привлекательный вид. Однако мы учли интересы и тех мотолюбителей, которые привыкли к треугольным седлам и отдают предпочтение им, поэтому часть машин будет выпускаться с такими седлами.

Коробка передач, позволяющая двигаться задним ходом и впервые примененная на предыдущей модели — МТ-9, сохранена на МТ-10. Она значительно облегчает эксплуатацию мотоцикла, поскольку позволяет разворачиваться в узких местах, легче преодолевать трудные участки без посторонней помощи.

Мы надеемся, что новая модель киевского мотоцикла понравится мотолюбителям.

И. МУРАТОВ, главный инженер завода

г. Киев


Краткая техническа характеристика мотоцикла Днепр МТ-10

Двигатель — четырехтактный, с двумя цилиндрами, расположенными оппозитно; диаметр цилиндра — 78 мм, ход поршня — 68 мм; рабочий объем — 649 см ; привод клапанов — штанговый; число и модель карбюраторов — два К-301Б; степень сжатия — 7,5; применяемое топливо — бензин А-72 или А-76.

Электрооборудование. Напряжение 12 в; система зажигания — батарейная; генератор — Г-424 переменного тока мощностью 150 вт; реле-регулятор — РР-330; аккумулятор — 6МТС9 или два ЗМТ6; прерыватель — ПМ-304 или ПМ-302У; звуковой сигнал — С-38.

Трансмиссия. Сцепление—сухое, двухдисковое; коробка передач — четырехступенчатая с передачей заднего хода; главная передача — карданная.

Экипажная часть. Рама — трубчатая двойная; передняя вилка — телескопическая с гидравлическими амортизаторами; задняя вилка — маятниковая с гидравлическими амортизаторами; колеса — взаимозаменяемые с литыми ступицами; шины — размером 3,75—19 (95—484); тормоза — барабанные.

Эксплуатационные данные (для машины с коляской). Скорость — 105 км/час; расход топлива (средний) — 7,5 л/100 км; расход масла — 0,15 л 100 км; уровень шума — не выше 84 децибелл; грузоподъемность — 260 кг.
