Рижские мопеды образца 1976-1977

С октября прошлого года рижский мотозавод «Саркана Звайгзне» вместо легкого мопеда «Рига — 7» начал выпускать новую модель — «Рига — 11», а с начала нынешнего — взамен мопеда «Рига — 12» — «Ригу — 16».

Многолетний опыт эксплуатации предыдущих моделей, особенно в сельской местности, выявил необходимость усовершенствовать ряд узлов и деталей. Модернизация их позволила заметно повысить такие важные качества машин, как надежность, безопасность движения и удобство эксплуатации. Одновременно удалось придать им более привлекательный внешний вид. Рассмотрим основные конструктивные новшества.

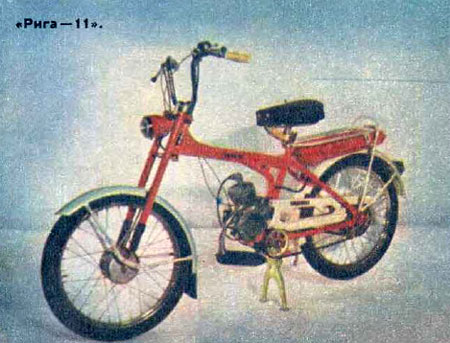

Рига—11

Рама хребтового типа представляет собой прочную центральную трубу, к которой приварены элементы крепления передней вилки, двигателя, труб задней подвески и других деталей. От прежней рамы ее отличает большая жесткость и долговечность. В связи с изменением рамы стали другими размеры передней вилки, хотя технические параметры остались прежними.

Отметим, что «Рига—11» — первая в нашей стране серийная модель с хребтовой рамой.

Наиболее слабым узлом в конструкции «Риги—7» были колеса, обода которых часто выходили из строя при езде по дорогам с неровным покрытием, с камнями и выбоинами. Применение на «Риге—11» шин увеличенного сечения (2,25—19 вместо 2,00—19 дюймов) и усиленного обода практически обеспечит долгую эксплуатацию машины даже в нелегких дорожных условиях. Конструкция элементов колес осталась без изменений.

Для более удобной посадки водителя руль сделан высоким. Способ крепления — при помощи двух серег с гайками — позволяет легко и надежно фиксировать его в наиболее подходящем положении. Рычаги выключения сцепления и переднего тормоза снабжены резиновыми шарообразными наконечниками, исключающими травмы при падении.

Изменена конструкция седла — увеличены его коробка и толщина подушки. Это сделано, чтобы улучшить посадку водителя и прибавить места для инструмента. В креплении подседельной пружины применены новые элементы, обеспечивающие высокую технологичность и надежность всего узла.

Расположенный в задней части мопеда топливный бак вместе с багажником образует довольно большую платформу, на которой можно перевозить до 15 кг груза. Стойка багажника предотвращает сползание груза и одновременно служит рукояткой для перемещения мопеда. Объем топливного бака (4 л) обеспечивает запас хода до 200 километров. Это позволяет совершать достаточно большие путешествия Но дорогам, удаленным от АЗС, выезды «на природу». Горожане — любители таких поездок и сельские жители, безусловно, будут рады увидеть на новой машине более прочную и долговечную цепь в моторной передаче.

Двигатель на «Риге—11» такой же, как и раньше, — Д—6. Но из-за широких шин он смещен влево от плоскости симметрии рамы на 7 мм, чтобы передняя и задняя звездочки главной передачи располагались в одной плоскости.

Более прочной, а заодно и технологичной сделана подставка.

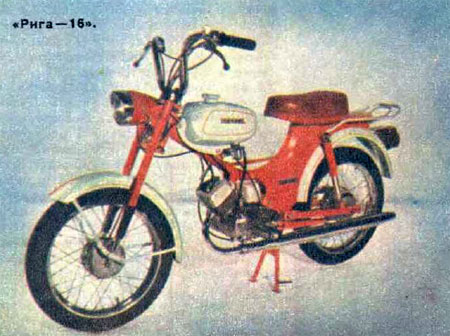

Рига—16

Сравнивая оба новых мопеда по внешнему виду, можно сразу заметить, что у них почти одинаковые, в том числе и по способу крепления, рули современной формы. Вместе с новым удлиненным седлом, имеющим глубокое рельефное тиснение, такой руль обеспечивает удобную посадку, не утомляющую водителя даже при длительных поездках.

У амортизатора передней вилки зазор между подвижной и неподвижной трубами пера закрыт резиновым гофрированным чехлом, который надежно защищает полость пера от попадания воды и пыли. Это удлиняет срок службы деталей.

Чтобы можно было перевозить более крупные грузы, площадь багажника увеличена на 300 см2. Трубки его теперь имеют многослойное декоративное покрытие.

Мопед снабжен хорошо различимым в темноте задним фонарем современной формы с большим световозвращателем.

У «Риги—16» тот же двигатель, что у «Риги—12». Это известный мотор Ш—57. В дальнейшем предусмотрена замена его двигателем Ш—58 с пуском не от педалей, а посредством кик-стартера.

Окрашенные яркими эмалями, с двухцветными наклейками новые мопеды выглядят привлекательнее прежних.

3. Янсонс,
заместитель главного конструктора
завода Саркана Звайгзне
г. Рига

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ «РИГИ—11» и «РИГИ —16» (в скобках): длина—1970 (1850) мм; ширина —750 (750) мм; высота — 1150 (1060) мм; масса (сухая) — 44 (54) кг; максимальная скорость — 40 (50) км/час; средний расход топлива —2,0 (2,2) л/100 км; двигатель: модель Д — 6 (Ш —57), рабочий объем — 45 (49,8) см3, диаметр цилиндра и ход поршня — 38 и 40 (38 и 44) мм, степень сжатия — 6,0 (8,2 — 8,5), мощность — 1,2 (2,2) л. с., число об/мин — 4500 (4900 — 5000); топливо-бензин А-76 или А-72 в смеси с маслом; колеса — невзаимозаменяемые (взаимозаменяемые); размер шин: 60 — 484 (65 — 405) мм, или 2,25 — 19 (2,50 — 16) дюймов.
