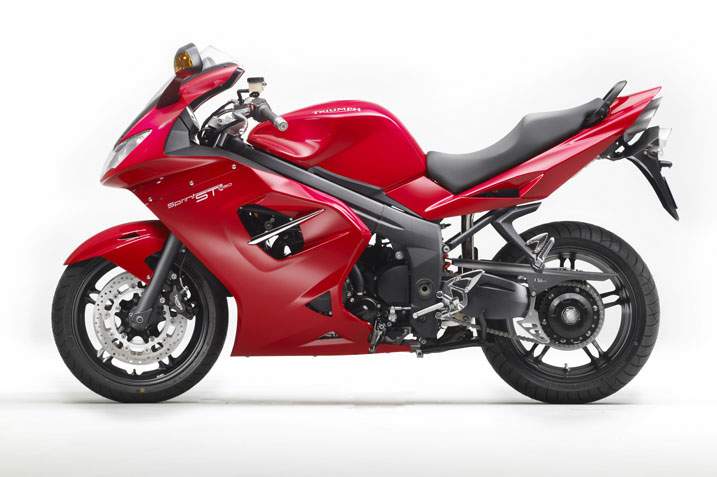

Мотоцикл Triumph Sprint ST 1050 2011 обзор

Как укоротить кожух цепи на Ява 634 для предотвращения быстрого износа (перетирания)

   В мартовском номере журнала за 1975 год в материале о редакционном тесте мотоцикла Ява 634 отмечалось. что при изгибе защитные кожухи цепи из-за большей, чем нужно, длины быстро перетираются. Рис. 1. Так укорачивается чехол. Пунктирной линией показана удаляемая часть. Чтобы избежать этой неприятности, следует заранее укоротить чехлы, как показано на рис. 1. Для этого сначала намечаем на переднем конце чехла линию. отстоящую от края на 16—17 мм. и острым ножом разрезаем по ней чехол. Снимаем обе части с кожуха, обильно смазываем цепь графитовой смазкой и надеваем чехол так. чтобы его внутренняя канавка села на буртик кожуха. Сверху закрепляем чехол хомутом, сделанным согласно рис. 2. Рис. 2. Хомут. Если в чехлах из-за касания цепи уже образовались отверстия, то их можно заклеить резиной при помощи клея №88 или БФ-2. Л. ГЕРАСИМОВ 332440,Запорожская область, г. Бердянск,ул. Восстания. 14. кв. 28 1975N10P19

Ява 250 Триал - Jawa 250 Trial

Триал для всех   Jawa 250 Trial  Конструкция мотоцикла Ява 250 Триал Триал — мотоциклетное соревнование на мастерство вождения по пересеченной местности завоевывает в мире все большую популярность. На конгрессе ФИМ даже обсуждался вопрос сделать триал дисциплиной номер один в международном мотоспортивном календаре и рекомендовать его в программу Олимпийских игр. В массовых соревнованиях по триалу, исключая официальные встречи, проводимые под эгидой ФИМ, используют обычные дорожные мотоциклы. Переделки сводятся к защите двигателя снизу, уменьшению хода вилки и регулировке мотора для достижения максимальной мощности на двух-трех первых передачах (скорость здесь не имеет значения). В то же время ведущие зарубежные мотоциклетные фирмы наладили выпуск специальных машин для триала. Чехословацкий завод ЯВА в Праге тоже приступает к производству таких мотоциклов. В конструкции мотоцикла Jawa 250 Trial учтена специфика, обусловленная трассой соревнований. Шасси обеспечивает мак...

Энергоснабжение Явы

Цветная схема электрооборудования CZ 350 472

Электрооборудование CZ 472 (Нажмите на картинке, для увеличения) 1— главная лампа фары (6 В, 35 + 35 Вт); 2— лампа стояночного света (6 В, 4 Вт); 3— лампа указателя поворота (6 В, 15 Вт); 4 — контрольная лампа указателя поворота (б В, 2 Вт); 5 — контрольная лампа дальнего света (6 В» 2 Вт); 6 — контрольная лампа включения нейтральной передачи (6 В, 2 Вт); 7 — лампа контроля работы генератора (6 В, 2 Вт); 8 — лампа освещения спидометра (в В, 2 Вт); 9 — центральный переключатель; 10 — реле-прерыватель указателя поворота; 11 — включатель указателя поворота; 12 — переключатель ближнего — дальнего света с кнопкой включения звукового сигнала; 13 — звуковой сигнал; 14 и 16 — свечи зажигания; 15 — катушки зажигания; 17 — включатель стоп-сигнала; 18 — включатель контрольной лампы нейтральной передачи; 19 — контакт прерывателя правого цилиндра; 20 — конденсаторы...

Владельцам ИЖ Юпитер 4К. Закерните винты крепящие крышки кривошипных камер

Владельцам ИЖ Юпитер 4К На мотоцикле ИЖ-Юпитер-4К после двух лет эксплуатации стала ухудшаться работа двигателя: он с трудом пускался, а левый цилиндр временами отказывал. Когда однажды в нем что-то загремело, пришлось добираться до дома на буксире.Разобрав двигатель, я увидел, что отвернулись винты, крепящие крышки кривошипных камер, — на заводе их ненадежно закернили. Я затянул винты и как следует зафиксировал их. После сборки двигатель стал пускаться и работать очень хорошо, даже на самых малых оборотах.Позже подобный дефект возник на машине товарища, и мы устранили его таким же способом. Очевидно заводу надо обратить внимание на этот узел.А. ЖМЫХОВКурганская область, р. п. Варгаши1986N01P33
