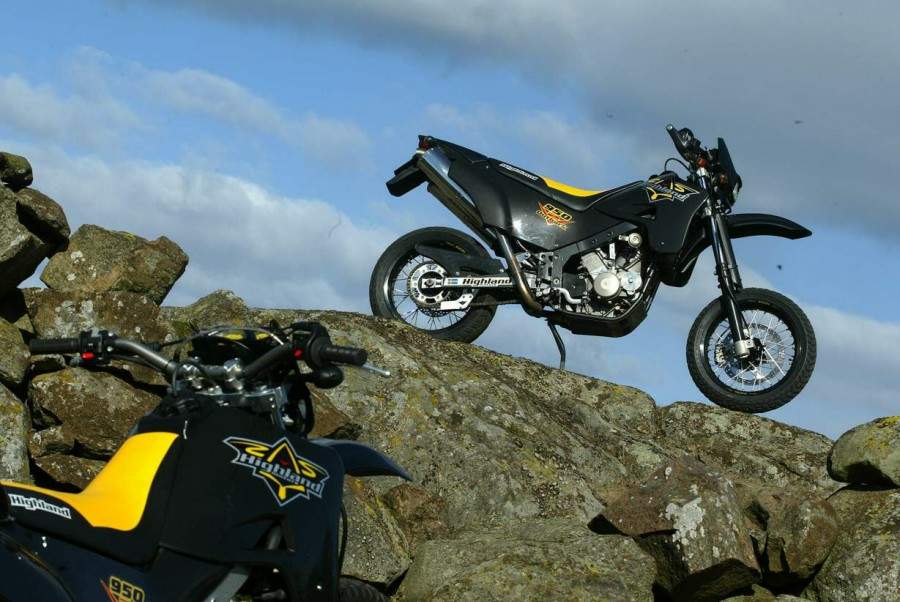

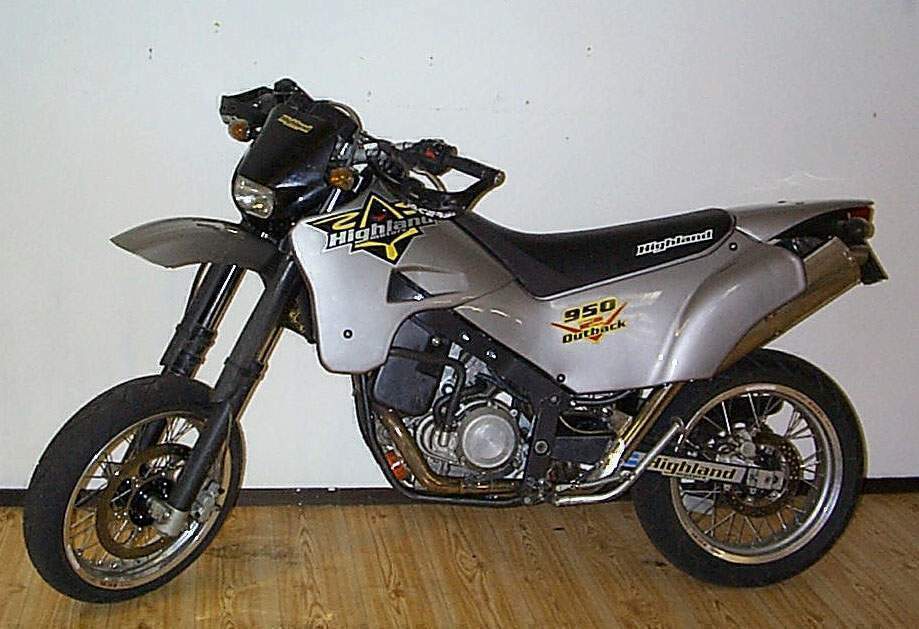

Мотоцикл Highland Supermoto 2003 обзор

Использование кожуха цепи от мотоцикла Восход на Ява 634

Чехлы для Явы На некоторых мотоциклах Ява-634 (из первых партий поставки) довольно быстро выходят из строя чехлы цепи, а приобрести новые пока еще трудно. Вместо них для защиты цепи можно использовать чехлы от мотоцикла Восход. Переделка кожуха:1— рамка; 2— пластина; 3— распорная втулка; 4 — старая часть кожуха; 5 — удлинитель Чтобы закрепить их. надо изготовить два удлинителя 5 (см. рисунок) и две распорные втулки 3, посредством которых соединяем половины кожуха. Удлинители делаем, пользуясь оправкой. К ним привариваем (или припаиваем) рамки 1, которые предварительно при помощи тонкого зубила срубаем со старыхкожухов. Все соединения на кожухе желательно загерметизировать пайкой или другим способом. Для более надежного крепления кожухов следует изготовить новые хомутики или усилить старые, приварив к ним металлические пластинки.На моем мотоцикле после пробега 5000 километров чехлы имеют первоначальный вид.А. КОРНИЛОВ 606230, Горьковская обла...

CZ 988 Туристический мотоцикл

Цветная схема электрооборудования CZ 350 472

Электрооборудование CZ 472 (Нажмите на картинке, для увеличения) 1— главная лампа фары (6 В, 35 + 35 Вт); 2— лампа стояночного света (6 В, 4 Вт); 3— лампа указателя поворота (6 В, 15 Вт); 4 — контрольная лампа указателя поворота (б В, 2 Вт); 5 — контрольная лампа дальнего света (6 В» 2 Вт); 6 — контрольная лампа включения нейтральной передачи (6 В, 2 Вт); 7 — лампа контроля работы генератора (6 В, 2 Вт); 8 — лампа освещения спидометра (в В, 2 Вт); 9 — центральный переключатель; 10 — реле-прерыватель указателя поворота; 11 — включатель указателя поворота; 12 — переключатель ближнего — дальнего света с кнопкой включения звукового сигнала; 13 — звуковой сигнал; 14 и 16 — свечи зажигания; 15 — катушки зажигания; 17 — включатель стоп-сигнала; 18 — включатель контрольной лампы нейтральной передачи; 19 — контакт прерывателя правого цилиндра; 20 — конденсаторы...

Установка переключателя День-Ночь на мотоцикл ИЖ Юпитер 5

Правила дорожного движения требуют: в светлое время суток у мотоцикла должен быть включен ближний свет фар. Чтобы при этом бесполезно не горели другие лампы, нагружая аккумуляторную батарею и генератор, целесообразно ввести переключатель «День-Ночь». На ИЖ Юпитер 5 с этой целью я дополнительно поставил такой же переключатель, как для указателей поворота, введя его в разрыв черного провода, идущего от вывода 6 замка зажигания, как показано на рисунке.В положении «День» (переключатель выключен) горит только ближний свет фары, в положении «Ночь» (переключатель включен) система освещения действует как обычно.Б. БОБКОВМосковская область, п. Лопатино  Схема подсоединенияпереключателя «День—Ночь»: 1 — замок зажигания; 2 — дополнительный переключатель.   1988N07P33

ИЖ Планета Спорт. Схема реле указалетей поворота ИЖ РП-2С

Схема ИЖ РП-2С «Просим опубликовать схему реле указателей поворота, применяемую на мотоцикле ИЖ Планета-спорт, поскольку ее нет в инструкции». С таким пожеланием обратились в редакцию мотолюбители В. Верещако из Донецкой области, К. Николаев из Перми и другие. Представляем схему реле ИЖ РП-2С (рис. 1) и для справок — цоколевку транзисторов (рис. 2). Рис. 1. Электрическая схема реле ИЖ РП-2С: резисторы R1 — R7 типа ВС; R8, R9 — типа МЛТ; конденсаторы С1 и С2 типа К50-3; величины напряжений могут отличаться от указанных на схеме на ±20%; R4 — подбирают при регулировании; приборы, обведенные пунктиром, установлены на мотоцикле.  Рис. 2. Цоколевка транзисторов: 1 — ГТ403В, 2 — КТ315Б, 3 — П216Б; Б — база; К — коллектор; Э — эмиттер.  1979N03P31
