Днепр МТ-9. Коробка передач



«Расскажите, пожалуйста, о коробке передач мотоцикла «Днепр» с задним ходом», — просят мотолюбители А. Вороненко из Каховки, Т. Качура из Полтавы и другие.

Предоставляем слово главному инженеру Киевского мотозавода И. Е. МУРАТОВУ и начальнику КБ И. Л. ЭНДЕЛЬМАНУ. Они ответят на вопросы читателей.

Коробка передач мотоцикла «Днепр» МТ-9 в отличие от прежних коробок тяжелых мотоциклов снабжена передачей заднего хода и механизмом, автоматически выключающим сцепление при переключении передач. Она заметно облегчает управление машиной и повышает ее маневренность. Передаточное число задней передачи составляет 3,67; остальные передачи не изменились.

Хотя новая коробка на 15 мм длиннее прежней, ее с небольшими переделками можно установить на все модели, выпускавшиеся Киевским мотозаводом (для ирбитских мотоциклов она не подходит).

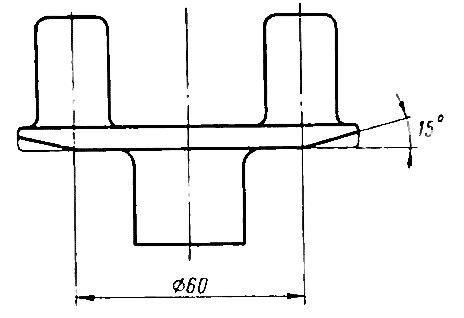

Рис. 1 Переделка диска упругой муфты. Тонкой линией показан прежний профиль

Рис. 1 Переделка диска упругой муфты. Тонкой линией показан прежний профиль.



На мотоциклах с укороченной рамой, выпущенных до 1969 года, достаточно немного укоротить задний конец карданного вала или сделать скосы на диске упругой муфты согласно рис. 1. Поскольку к каждой коробке, поступающей в продажу, приложена инструкция по ее установке, эксплуатации и ремонту, нет необходимости говорить об этом подробнее.

Для повышения надежности и долговечности в шестернях первой, второй и третьей передач вторичного вала применены металлокерамические, а в шестерне четвертой передачи — бронзовая втулки. Пусковой механизм выполнен двухступенчатым с многозубым храповиком и зубчатым сектором.

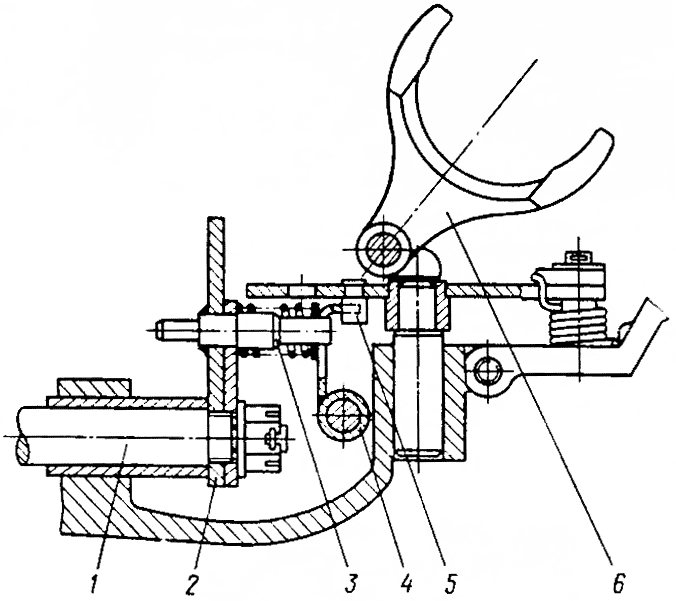

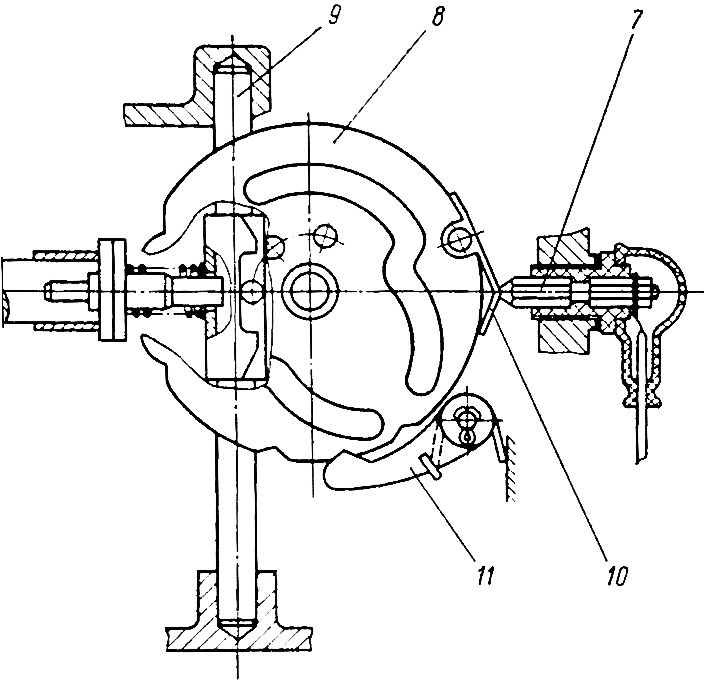

Рис. 2. Механизм переключения передач:

Рис. 2. Механизм переключения передач Днепр МТ-9



Рис. 2. Механизм переключения передач: 1 — вал педали переключения; 2 — кривошип; 3 — штифт кривошипа; 4 — собачка; 5 — штифт диска; 6 — вилка; 7— пробка контакта датчика нейтрали; 8— диск переключения; 9 — ось собачки; 10 — пружина датчика нейтрали; 11 — рычажный фиксатор.



Механизм переключения передач (рис. 2) имеет оригинальную конструкцию, на которую получены два авторских свидетельства. Работает он следующим образом. При нажиме на педаль переключения передач кривошип 2 поворачивается и штифтом 3, входящим в паз собачки 4, перемещает ее вдоль оси 9, установленной в картере. Собачка, воздействуя на один из штифтов 5 диска переключения 8Г поворачивает его на определенный угол. При этом вилки переключения, входящие специальными шипами в фигурные пазы диска, включают или выключают соответствующую передачу.

К диску переключения приклепана пружина 10, служащая контактом электрического датчика, который включает сигнальную лампу (расположена на фаре) нейтрального положения коробки между первой и второй передачами. Механизм переключения имеет еще одно фиксируемое нейтральное положение между третьей и четвертой передачами для движения накатом.

Четкость работы указателя нейтрали зависит от глубины, на которую ввернута пробка контакта. Она должна стоять так, чтобы лампа указателя нейтрали гасла при повороте пробки против часовой стрелки не более чем на 1/6 оборота.



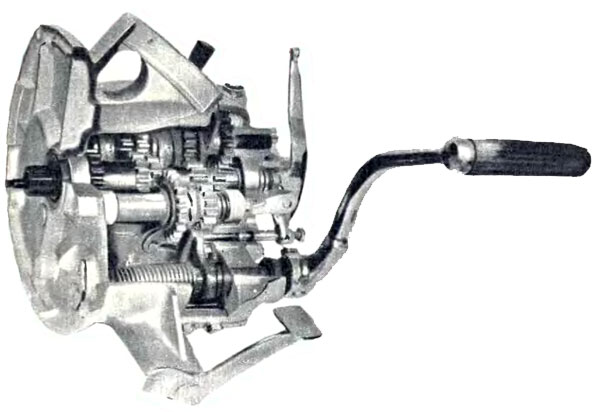

Рис. 3. Механизм включения заднего хода

Рис. 3. Механизм включения заднего хода: 1 — паразитная шестерня; 2 — шестерня заднего хода, сидящая на первичном валу; 3 — вилка включения заднего хода; 4 — скользящая шестерня заднего хода вторичного вала; 5 — рукоятка включения заднего хода; 6 — фиксирующий винт; 7 — рычаг вилки.



Задний ход включается отдельным ручным рычагом 5 (рис. 3), расположенным с правой стороны коробки передач. Когда его передвигают в переднее положение, скользящая шестерня 4 заднего хода вторичного вала входит в зацепление с паразитной шестерней 1, находящейся в постоянном зацеплении с первичным валом, благодаря чему карданный вал, а следовательно, и колесо вращается в обратном направлении.

Механизм переключения снабжен предохранительным устройством, предотвращающим одновременное включение заднего хода и любой из передач.

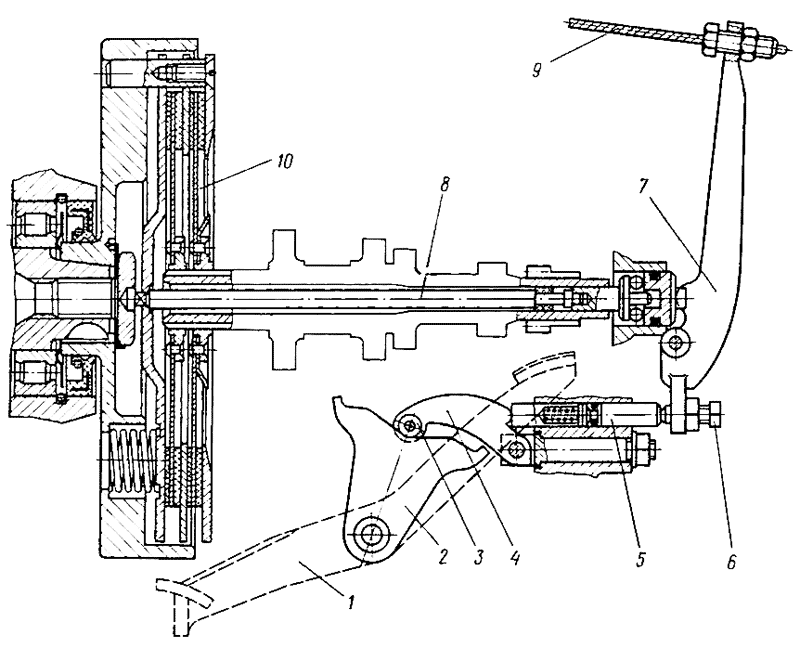

Рис. 4. Механизм автоматического выключения сцепления

Рис. 4. Механизм автоматического выключения сцепления: 1 — педаль переключения передач; 2 — кулачок; 3 — ролик; 4 — рычаг; 5 — промежуточный шток; 6 — регулировочный болт; 7 — рычаг выключения сцепления: 8 — шток выключения сцепления; 9 — трос ручного выключения сцепления; 10 — муфта сцепления.



Механизм автоматического выключения сцепления (рис. 4) приводится от педали 1 переключения передач. При нажиме на нее кулачок 2, сидящий неподвижно на том же валу, поворачиваясь в ту или другую сторону, поднимает рычаг 4, который толкает шток 5, связанный с рычагом выключения сцепления. Для регулировки механизма принудительного выключения сцепления служит болт 6 в нижнем плече рычага. Между его концом и промежуточным штоком 5 оставляют такой зазор, чтобы при покачивании верхней головки рычага 4 свободный ход его составлял 1 мм, а свободный ход, замеренный по переднему плечу педали, — 10 мм.

При эксплуатации коробки МТ-9 следует соблюдать осторожность, пуская двигатель и переключая передачи. Так, пусковую педаль следует нажимать лишь тогда, когда зубчатый сектор войдет в зацепление. В противном случае можно сломать его зубья. Если зубья не вошли в зацепление {что ощущается по жесткому упору педали), нужно толкнуть мотоцикл вперед или назад. После каждой безуспешной попытки пуска не следует совсем отпускать педаль, поскольку, возвращаясь в крайнее верхнее положение, она выводит сектор из зацепления. В случае, когда включают передачу, не пользуясь ручным рычагом сцепления, то, чтобы избежать рывков в трансмиссии, педаль после включения передачи желательно возвращать в среднее положение плавно, придерживая ее ногой.

Для смазки коробки в летнее время помимо рекомендованного инструкцией масла АС-8 можно применять, например, трансмиссионные автомобильные масла ТАД-17 и ТАп-15.

г. Киев

1974N03P36-37
