Карбюраторы Миккарб VM-24SH и Пакко P-47R

Карбюраторы из Индии



С мая 1989 года на часть мотоциклов Минского мотовелозавода (ММВЗ) устанавливают карбюраторы «Миккарб» VM-24SH и «Пакко» P-47R, изготовленные в Индии. Разработаны они японской фирмой «Микуни» довольно давно. По конструкторскому замыслу отечественный прибор К62 более совершенен и современен. Однако делают его настолько плохо, что стали массовыми жалобы потребителей: невозможно добиться приемлемой работы двигателя, отрегулировать карбюратор. Мотоциклисты охотно меняют его на старый — типа К36, давно снятый с производства. Кроме низкого качества изготовления, сказываются и ошибочно выбранные для нашего двигателя параметры К62 — скажем, велик диаметр диффузора. На предложения ММВЗ и жалобы потребителей Ленинградский карбюраторный завод не реагирует, модернизация откладывается год за годом. В этой ситуации на мотовелозаводе не нашли иного выхода, кроме импорта карбюраторов из Индии.

Статья конструктора ММВЗ Г. ПИЛЮКЕВИЧА рассказывает об особенностях их конструкции и регулировки.

Как и большинство мотоциклетных карбюраторов, рассматриваемые относятся к типу золотниковых с переменным сечением диффузора и конусной дозирующей иглой. Диаметр диффузора 24 мм. Дроссельный золотник цилиндрический, литой, с твердым анодированием, увеличивающим срок его службы. Колодец золотника обработан — значит, обеспечена высокая точность установки дросселя. Центральная поплавковая камера имеет двойной латунный поплавок и обеспечивает постоянный уровень топлива, не зависящий от наклона мотоцикла. Утолителя поплавка нет — вместо него пусковое устройство. Для герметичности под крышкой установлена резиновая прокладка, а упор троса снабжен резиновым уплотняющим колпачком.

Карбюратор обеспечивает работу двигателя на всех режимах своими четырьмя системами. Рассмотрим их.





Поплавковый механизм: 1 — поплавок; 2 — рычаг; 3 — ось; 4 — игла; 5 — корпус клапана.

Рис. 1. Поплавковый механизм: 1 — поплавок; 2 — рычаг; 3 — ось; 4 — игла; 5 — корпус клапана.



Поплавковый механизм показан на рис. 1. Поплавки 1 соединены между собой и через рычаг 2, закрепленный на оси 3, воздействуют на стальную иглу 4, которая запирает отверстие в седле клапана 5. Два поплавка создают достаточную подъемную силу, которая увеличивается благодаря рычажной связи поплавков с иглой — а это гарантирует надежное запирание клапана.

Еще особенность: ось расположена позади поплавков, а потому при движении мотоцикла на подъем уровень топлива автоматически несколько повышается, что улучшает тяговую характеристику, а при движении на спуск — понижается.



Пусковое устройство: 1 — поршень; 2 — рычаг; 3 — полость; 4 — отверстие; 5 — эмульсионная трубка; 6 — жиклер.

Рис. 2. Пусковое устройство: 1 — поршень; 2 — рычаг; 3 — полость; 4 — отверстие; 5 — эмульсионная трубка; 6 — жиклер.



Пусковое устройство (рис. 2) служит для обогащения смеси при пуске холодного двигателя. Чтобы включить его, нужно нажать рычаг 2. Тогда топливо из поплавковой камеры через жиклер 6 пускового устройства засасывается в колодец и эмульсионную трубку 5, где смешивается с воздухом и проходит в полость 3 под поршнем. Здесь к эмульсии добавляется воздух, поступающий через отверстие 4 на входном патрубке карбюратора, и смесь требуемого состава поступает в выходной патрубок. Устройство действует автоматически. Не нужно при запуске и манипулировать рукояткой «газа»: во избежание соблазна лучше вовсе не касаться ее. После кратковременного прогрева поднимите рычажок пускового устройства в исходное положение. При этом поршень 1 опустите вниз, и резиновая уплотнительная шайба на нем перекроет систему.





Рис. 3. Система холостого хода: 1 — дроссель; 2, 3 — каналы; 4 — винт качества; 5 — жиклер.

Рис. 3. Система холостого хода: 1 — дроссель; 2, 3 — каналы; 4 — винт качества; 5 — жиклер.



Система холостого хода (рис. 3) мало чем отличается от общепринятой. При этом режиме дроссель почти полностью опущен — под ним остается щель всего около 0,8 мм. Количество проходящего через нее воздуха незначительно, скорость его в зоне распылителя мала и потому не вызывает истечения топлива. Разрежение близ щели достигает наибольшей величины — а потому сюда выведены каналы 2 и 3 системы холостого хода. Топливо поступает через жиклер 5, а воздух — через отверстие на входной части карбюратора, колодец винта 4 регулировки холостого хода и колодец жиклера 5. Здесь топливо и воздух перемешиваются, к этой смеси через канал 2 добавляется воздух, и по каналу 3 она поступает на выход карбюратора. Смешиваясь с воздухом, прошедшим через щель под дросселем, топливовоздушная эмульсия становится пригодной для работы двигателя на холостом ходу. Качество смеси (степень обогащения) регулируют винтом 4, а ее количество — винтом, ограничивающим перемещение дросселя.

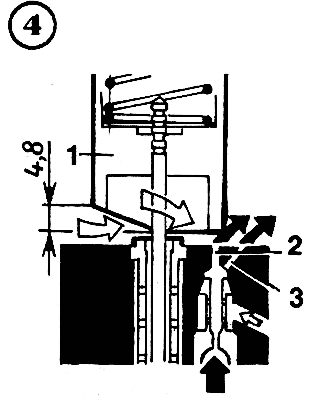

Рис. 4. Работа в переходном режиме: 1 — дроссельный золотник; 2 и 3 — каналы системы холостого хода.

Рис. 4. Работа в переходном режиме: 1 — дроссельный золотник; 2 и 3 — каналы системы холостого хода.



Когда водитель, поворачивая ручку газа, увеличивает обороты двигателя, скорость воздуха у среза дросселя возрастает, соответственно снижается его давление. Поэтому теперь и через канал 2 под дроссель проходит топливо-воздушная эмульсия (рис. 4). В это время система холостого хода выполняет роль переходной к нагрузочному режиму. Качество смеси на переходном режиме, как и на холостом ходу, определяется положением винта 4 (см. рис. 3). При отворачивании его количество воздуха, поступающего в систему, увеличивается, при заворачивании — уменьшается. Соответственно в первом случае смесь обедняется, во втором — обогащается.

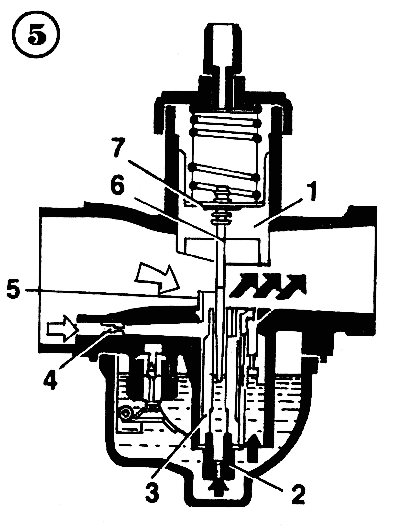

Рис. 5. Главная дозирующая система: 1 — дроссельный золотник; 2 — главный топливный жиклер; 3 — распылитель; 4 — воздушный жиклер; 5 — насадка; 6 — дозирующая игла; 7 — защелка.

Рис. 5. Главная дозирующая система: 1 — дроссельный золотник; 2 — главный топливный жиклер; 3 — распылитель; 4 — воздушный жиклер; 5 — насадка; 6 — дозирующая игла; 7 — защелка.



Главная дозирующая система (рис. 5) вступает в работу, когда дроссель поднимается более чем на 1 /4 хода. Воздух теперь поступает как через входной патрубок, так и через малое отверстие с воздушным жиклером 4. Поскольку насадка 5 имеет срез, у выхода распылителя 3 создается довольно значительное разрежение. Под его воздействием топливо поднимается в кольцевой зазор между конусной дозирующей иглой и распылителем и смешивается с воздухом в диффузоре.

При положении дросселя в пределах от 1/4 до 3/4 его хода количество топлива, поступающего в диффузор (и, следовательно, в цилиндр), определяется площадью кольцевого зазора, которая по мере подъема дроссельного золотника увеличивается в соответствии с конусностью иглы. Чтобы точнее установить пропорцию для конкретного двигателя или данных условий эксплуатации, иглу переставляют выше или ниже: для этого на ней сделано пять канавок. Фиксирует иглу пружинная защелка 7.

На последней четверти хода количество топлива, получаемого двигателем, зависит в основном от пропускной способности главного жиклера.

Поскольку система холостого хода включена параллельно главной дозирующей, то смесь проходит по ее каналам на всех режимах. Но на мощностных ее количество относительно невелико, так как невелико разрежение в диффузоре. К примеру, при полном открытии дросселя здесь проходит не более 10 % общего количества топлива, потребляемого двигателем. Казалось бы, совсем немного, однако с точки зрения экономичности существенно. А потому к регулировке холостого хода надо относиться серьезно.

Теперь — основное об особенностях эксплуатации и регулировках карбюраторов. Практика показала, что они довольно надежны и не требуют особого ухода. Разборка и сборка (как правило, в случае вынужденной чистки) сложностей также не представляют. Главное тут — аккуратность и исправный инструмент, в первую очередь отвертка для жиклера холостого хода (ее лезвие должно быть шириной 4 мм). Самые «нежные» детали — прокладки, поплавок, топливный клапан, дозирующая игла и жиклеры. К ним будьте особенно внимательны. Основные правила общеизвестны: не чистить жиклеры и каналы стальной проволокой (лучше — деревянной палочкой, смоченной в ацетоне), не протирать детали ветошью, оставляющей волокна (лучше после промывки продуть сжатым воздухом). Промывать детали приходится чаще всего в бензине — используйте неэтилированный.

Главный враг карбюратора — грязь, поэтому настоятельно рекомендую установить фильтр топливе на пути от бака к карбюратору. Старайтесь также обеспечивать чистоту при заправке.



Отличия карбюраторов «Миккарб» и «Пакко»

Пять случайных мотоциклов:

Пять случайных статей о мотоциклах:

Как легче снять цилиндры на Яве. Защитные прокладки на шпильки

Защитные прокладки на шпильки   После длительной эксплуатации мотоцикла ЯВА, особенно в сельской местности, бывает трудно снять цилиндры: пыль и песок, смешиваясь с маслом, плотно забивают отверстия под шпильки. К тому же при разборке часть этой грязи попадает в картер, как ни стараешься его закрыть.   Прокладка под головку   Я избавился от этой неприятности следующим образом. Из сырой резины толщиной около 2 мм вырезал шесть прокладок (согласно рисунку) и надел их на шпильки до установки головки. При работе двигателя от нагрева они вулканизуются и надежно закрывают отверстия от пыли. Уже несколько лет я успешно применяю этот способ. В. КОРОТЧИКОВ Гомельская область, г. Озераны   1989N07P33

Читать далее >>

Как добиться плавного действия тормозов на мотоцикле Ява

 «Мне никак не удается добиться плавного действия тормозов на мотоцикле Ява. Торможение происходит рывками, хотя колодки и тросы исправны. В чем может быть причина?» — спрашивает К. Лобачев им г. Коломны.Рывки при торможении мотоциклов и автомобилей характерны для тех случаев, когда у тормозных барабанов бывает неправильная (овальная, граненая и т. п.) форма рабочей поверхности. Колодки прижимаются к ней неравномерно — сильнее на участках, расположенных ближе к оси барабана, слабее — на удаленных от нее.В мотоциклетных (спицевых) колесах форма барабана нарушается обычно от сильных ударов о различные препятствия или вследствие неравномерного натяжения спиц (чаще всего после переборки колеса).Чтобы устранить деформацию барабана, сначала обязательно регулируют натяжение спиц, а если этого окажется недостаточно, протачивают рабочую поверхность барабана на токарном станке. Лучшие результаты дает обработка барабана в собранном колесе. Если же станок не позв...

Читать далее >>

Кроссовые CZ - Чезет 980, 981, 984

Чезет 980, 981, 984 Советским гонщикам хорошо знакомы Мотоциклы «Чезет-980» которые состоят на вооружении многих спортивных клубов.Производственная программа чехословацкого завода «Чезет» наряду с дорожными мотоциклами классов 125 и 175 см3 включает и спортивные, предназначенные для кроссов. Эти машины пользуются самой широкой известностью. На них выступают многие гонщики Советского Союза, ГДР, ПНР, Австрии, Бельгии, США и других стран. Чтобы удовлетворить спрос экспортного рынка, предприятию пришлось резко увеличить выпуск кроссовых машин. Если в 1970 году из ворот завода в г. Страконице их вышло 2000, то в 1971 году-уже 5000. В нынешнем году намечено изготовить более 8000 кроссовых «чезетов» разных моделей. Сегодня предприятие выпускает машины трех международных классов: 125, 250 и 500 см3. Эти модели имеют соответственно заводские индексы: «984», «980» и «981». Все они довольно сходны по конструкции, а две ...

Читать далее >>

Ремонт центральной подставки на мотоцикле ИЖ

 На мотоциклах ИЖ в результате износа упоров, приваренных к раме, центральная подставка скручивается и ломает упоры. Приваривать их снова не стоит. так как это довольно сложно и небезвредно для рамы. Установка упоров на подставку: 1 подставка; 2 — упоры. Я, а затем еще несколько владельцев ИЖей приварили упоры (пластины, вырезанные из стального листа толщиной 5 мм) к самой подставке, как показано на рисунке. Уже несколько лет переделанные подставки не доставляют нам никаких хлопот. Н. МЕЛАНКО 330067, г. Запорожье, ул. Учительская, 17а 1976N01P38

Читать далее >>

Владельцам ИЖ Планета Спорт

 На этих мотоциклах последних выпусков для улучшения проходимости задняя часть глушителя приподнята. Теперь, чтобы вынуть ось при демонтаже заднего колеса, приходится отсоединять глушитель. Этого можно избежать, если вставлять ось с правой стороны, для чего достаточно уменьшить вдвое толщину шайбы, устанавливаемой под гайку крепления оси. * * *В журнале «За рулем» сообщалось, что вместо штатного реле-регулятора ИЖ-РР2С, который приобрести довольно трудно, можно использовать реле от автомобиля «Москвич» последних моделей. Еще удобнее применить реле напряжения РР380 от «жигулей». Для его установки не требуется искать другого места, поскольку оно размещается на месте прежнего (в этом и состоит преимущество).Клеммы «15» и «67» реле соединяются соответственно с выводами « + » и «Ш» генератора («минус» реле выведен на «массу»). В. ПАЛАГИН346421, г. Новочеркасск, Ростовское шо...

Читать далее >>
Деталь или регулировочный параметр Модель
«Миккарб» VM-24SH «Пакко» P-47R
Дроссель (маркировка) 3 P3
Главный топливный жиклер (маркировка) 90 88
Положение фиксатора в канавке дозирующей иглы (отсчет сверху) 2 3
Жиклер холостого хода (маркировка) 30 47
