Как увеличить долговечность реле поворотов ИЖРП-1С на мотоциклах ИЖ Планета 3 и Юпитер 3

Реле ИЖРП-1С



На мотоциклах «ИЖ— Планета-3» и «ИЖ-Юпитер-3» реле указателей поворота ИЖРП-1С постоянно включено одновременно с зажиганием. Чтобы оно работало только при пользовании указателями поворота, некоторые мотоциклисты переделывают переключатели, как об этом рассказывалось в журнале «За рулем».

Мотолюбители, которые знакомы с основами электро- и радиотехники, могут достичь той же цели незначительной переделкой реле. Достаточно ввести в схему два диода типа Д208 (или Д7) и изменить цепи коммутации, как показано на рисунке.

Переделанное таким образом реле безотказно работает уже в течение трех лет.

Б. РОГОЖИН
141300, Московская область,
г. Загорск, 4, кв. 4

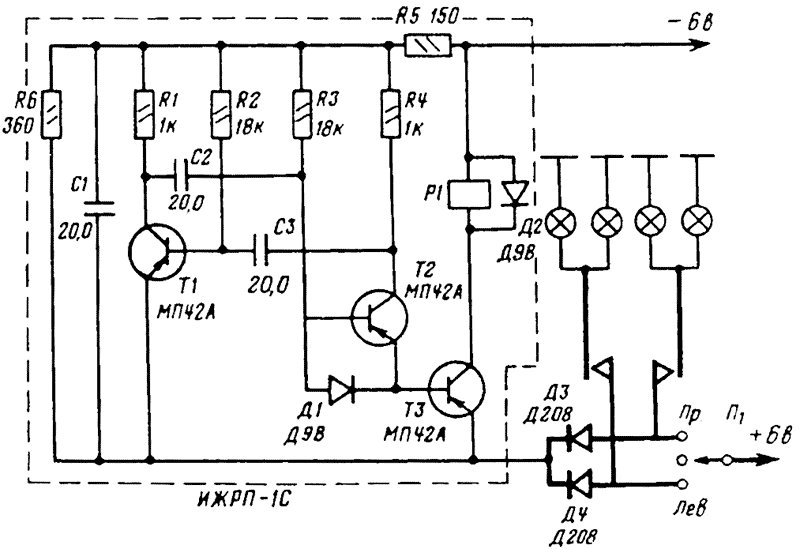

Схема переделанного реле ИЖРП-1С

Схема переделанного реле ИЖРП-1С

(изменения выделены жирными линиями).




1976N06P37
