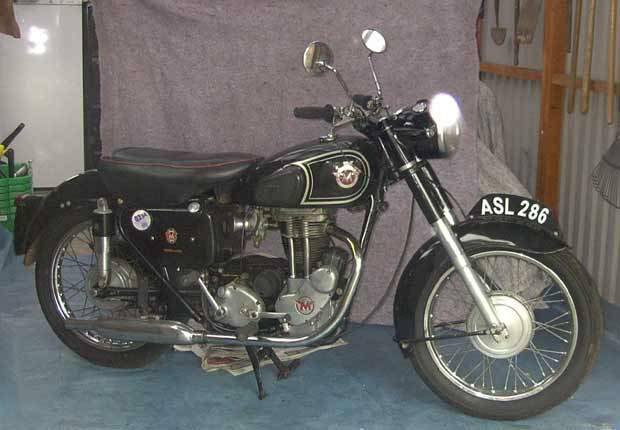

Мотоциклы Matchless модельный ряд

Cхема электрооборудования Ява 634

Электрооборудование Jawa 634 (Нажмите на картинке, для увеличения) 1— главная лампа фары (6 В, 35+35 Вт); 2— лампа стояночного света (6 В, 4 Вт); 3— лампа указателя поворота (6 В, 15 Вт); 4— лампа контроля работы генератора (6 В, 2 Вт); 5 — контрольная лампа дальнего света (6 В, 2 Вт); б — лампа освещения спидометра (6 В, 2 Вт); 7 — центральный переключатель; 8 — реле-прерыватель указателя поворота; 9 — звуковой сигнал; 10 — переключатель ближнего—дальнего света с кнопкой включения звукового сигнала; 11 — включатель указателя поворота; 12 — конденсаторы; 13 и 14 — контакты прерывателя зажигания левого и правого цилиндров; 15 и 16 — свечи зажигания; 17 — катушки зажигания; 18 — включатель стоп-сигнала; 19 — реле-регулятор напряжения; 20 — аккумуляторная батарея (6 В, 14 А-ч); 21 — генератор (6 В, 75 Вт); 22 — предохранитель (15 А); 23 — лампа стоп...

Три усовершенствования Явы 634 для мототуристов

Три предложения На мотоцикле ЯВА-634 для более удобного обслуживания я ввел ряд усовершенствований, которые, может быть, заинтересуют мототуристов. Вот три из них.1.Чтобы при поездках по грунтовым дорогам грязь не забивала зазор между колесом и щитком, я поднял щиток, установив удлинитель (фото 1) из листовой стали. 1. Так выглядит удлинитель кронштейна щитка. 2.Под седлом закрепил панель (фото 2). на которой разместил выключатель 2 «массы» (тумблер), колодку 3 с предохранителем, два гнезда 4 для подключения аккумулятора, гнездо 5 для подключения светильника, вмонтированного в основание седла (он освещает подседельное пространство), и два гнезда 6, от которых можно взять питание для переносной лампы, приемника, вулканизатора и т. п. 2. Подседельное пространство: 1 — панель: 2 — тумблер; 3 — колодка с предохранителем; 4 — гнезда для подключения батареи; 5 — гнездо для подключения светильника, вделанного в основание седл...

Устранение разбалтывания педали тормоза у мотоцикла ИЖ с коляской

Надежное крепление У мотоциклов ИЖ с коляской, оборудованной тормозом, довольно скоро разбалтывается его педаль. При этом нарушается порядок действия тормоза мотоцикла и прицепа, из-за чего экипаж при торможении, особенно резком, заносит в сторону. Кроме того, изменяется регулировка включателя стоп-сигнала. Чтобы устранить этот недостаток, я выточил ось 9 (см. рис. «б») и закрепил на ней педаль тормоза, рассверлив отверстие в опорной пластине 2 рамы до 12 мм. С тех пор этот узел работает исправно. Узел крепления педали тормоза: а — заводское исполнение; б — переделанный вариант; 1 — педаль тормоза; 2 — опорная пластина рамы; 3 — болт М10; 4 — втулка; 5 — пружинная шайба; 6 — гайка М10; 7 — шайба; 8 — гайка М12; 9 — ось. Такая переделка не помешает и тем, кто ездит без коляски. г. ГорькийГ. ГРАЧЕВ 1987N09P33

ИЖ Юпитер 5К 01. Испытания

Экзаменуем Юпитер О новом «Юпитере» модели «5-01», который редакция сравнительно недавно получила для испытаний, журнал уже рассказывал (1988, № 8). Сейчас, когда на спидометре мотоцикла более 10 тысяч километров, можно с уверенностью сказать: положительные впечатления, оставшиеся после первого знакомства, подтверждаются. Особенно радуют у нового «Юпитера» комфортабельность и тяговитость. По первому параметру ИЖ нисколько не уступает теперь ЯВЕ, в этом мы убедились. У него удобное широкое седло, достаточно эластичная подвеска, высокий и широкий руль связан с мостиком рулевой колонки не жестко, а через резинометаллические втулки, и потому на него не передаются вибрации ходовой части. О моторе, думаем, надо сказать чуть подробнее. Минувшим летом, а все помнят, конечно, что было оно на редкость жарким, мы провели отпуск в мотоциклетном путешествии. В нашей группе, кроме редакционного Юпитер-5К-01, был еще один «Юпитер» — четвер...

Владельцам ИЖ Юпитер 4К. Закерните винты крепящие крышки кривошипных камер

Владельцам ИЖ Юпитер 4К На мотоцикле ИЖ-Юпитер-4К после двух лет эксплуатации стала ухудшаться работа двигателя: он с трудом пускался, а левый цилиндр временами отказывал. Когда однажды в нем что-то загремело, пришлось добираться до дома на буксире.Разобрав двигатель, я увидел, что отвернулись винты, крепящие крышки кривошипных камер, — на заводе их ненадежно закернили. Я затянул винты и как следует зафиксировал их. После сборки двигатель стал пускаться и работать очень хорошо, даже на самых малых оборотах.Позже подобный дефект возник на машине товарища, и мы устранили его таким же способом. Очевидно заводу надо обратить внимание на этот узел.А. ЖМЫХОВКурганская область, р. п. Варгаши1986N01P33
