Ява 638-1-04

Что новенького в Яве ?

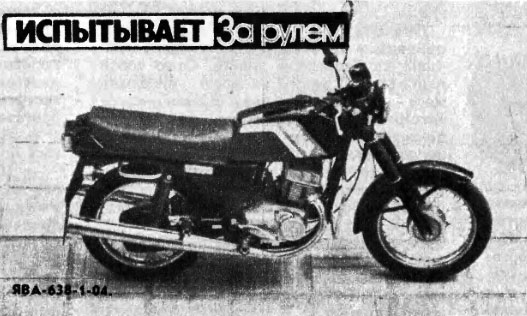

Ява 638-1-04

Летом прошлого года редакция получила от ВТО «Мотоков» для испытаний последнюю модификацию ЯВА-350 638-1-04. Красивый мотоцикл, ничего не скажешь!

При беглом осмотре мотоцикл показался чуть выше привычной для нас базовой модели. Стали разбираться. Действительно, задние амортизаторы установлены с большим наклоном в результате смещения вперед точек крепления на раме. Сочетание прогрессивно навитых пружин и наклона амортизаторов обеспечило хорошую плавность хода. Уже нет нужды привставать на подножках, когда заднее колесо влетает в небольшую яму или выбоину на дороге.

На переднем колесе нашей ЯВЫ шина с характерным шоссейным протектором (ею комплектуют отдельные партии мотоциклов). С такой шиной мотоцикл уверенно чувствует себя при торможении, в повороте. Через какое-то время у водителя возникает ощущение, что он сможет проехать знакомый ему поворот с большим углом наклона и, понятно, на большей скорости. Это до тех пор, пока дорога сухая. Стоит пройти небольшому дождику, как преимущества шины сводятся на нет и она уступает обычной с универсальным рисунком протектора. Режим аквапланирования (всплывание шины) наступает уже при небольшой скорости. Поэтому лучше не увлекаться ей и тормозить по возможности плавно.

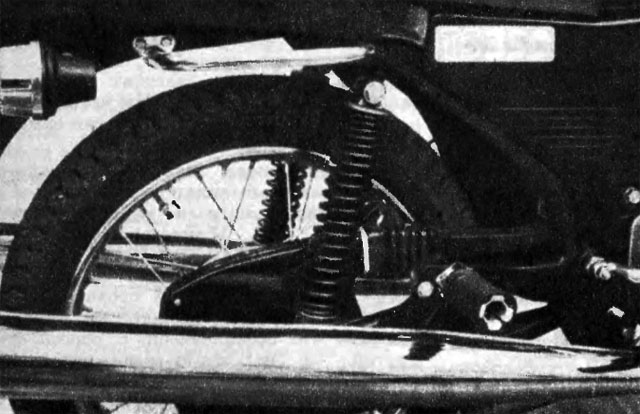

Амортизаторы с прогрессивно навитыми пружинами наклонены вперед на больший угол

Амортизаторы с прогрессивно навитыми пружинами наклонены вперед на больший угол.



Отрадно, что в новой ЯВЕ все больше пластмасс, преимущество которых очевидно. Но знаете ли вы, какая деталь занимает лидирующее место в списке дефицита ЯВЫ-638? Заднее пластмассовое крыло! Один удар или достаточно сильное вибрационное воздействие — и оно разлетается на куски. Надо полагать, что конструкторы в будущем найдут замену этому материалу, а нам не придется заниматься самостоятельным изготовлением детали из стеклоткани и эпоксидной смолы. А вот переднее пластиковое крыло достаточно упруго и жестко, да и весит в полтора раза меньше металлического.

Наконец-то мотоциклисты дождались поднятых труб глушителей, а значит не будут заминать их при съезде с бордюров или на бездорожье. Это плюс. А минус? Выпускные патрубки расположены так низко, что их можно повредить на первом же камне. Попробуем снять заднее колесо или подтянуть цепь — неудобно! Для этих операций в комплекте инструмента должен быть рожковый ключ «на 22». Его нет. Кроме того, и само колесо теперь так просто не снимешь, для этого нужно демонтировать глушитель.

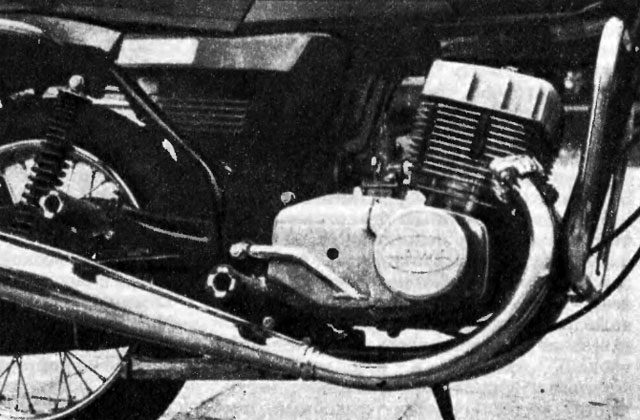

Измененная система выпуска: подняты глушители, но открыты для препятствий выпускные трубы.

Измененная система выпуска: подняты глушители, но открыты для препятствий выпускные трубы.



У прежних моделей ЯВЫ чрезмерно быстро изнашивалась цилиндро-поршневая группа. Происходило это, как правило, из-за попадания абразива (пыли, песка) во впускную систему через неплотности коробки фильтра, глушителя шума впуска. Теперь швы коробки дополнительно пропаяны полиэтиленом. Примечательно, что резиновый патрубок, соединяющий коробку фильтра и карбюратор, прямой и затягивается хомутами на выходе глушителя и на входе у карбюратора.

Принципиальных новшеств в ЯВЕ-638-1-04 мы не нашли. Нет, к примеру, нового мотора, литых колес, дисковых тормозов. Но, как уже было отмечено, мотоцикл совершенствуется: боковая подставка имеет удлиненную площадку и можно ее откидывать, не слезая с мотоцикла; появилась шкала тахометра с зоной экономичной работы мотора, стали удобнее ручки управления.

Постоянство в смене моделей и модификаций ЯВЫ в сочетании с общей надежностью и создают мотоциклу добрую славу.

В. СУББОТИН, инженер



Техническая характеристика мотоцикла ЯВА-638-1-04

Общие данные: длина — 2110 мм; ширина — 750 мм; высота — 1070 мм; дорожный просвет — 130 мм; сухая масса — 156 кг; грузоподъемность — 180 кг; максимальная скорость при положении сидя (лежа) — 120 (128) км/ч; максимальный преодолеваемый на I передаче подъем — 47%.

Двигатель: двухтактный, двухцилиндровый, воздушного охлаждения; рабочий объем — 343,47 см3; ход поршня — 65 мм; диаметр поршня — 58 мм; степень сжатия — 10,2; максимальная мощность — 26 л. с./18 кВт при 5500 об/мин; максимальный крутящий момент — 33 Н*м при 5000 об/мин; карбюратор — «Йиков 2928 ЦЕ».

Трансмиссия: сцепление — многодисковое в масляной ванне; коробка передач — трехвальная с шестернями постоянного зацепления; число передач — 4 (3,166; 1,88; 1,33; 1,00).

Рама — трубчатая, дуплексная, закрытая.

Подвески: передняя вилка — телескопическая (ход 150 мм); задняя вилка — маятниковая (ход 80 мм); амортизаторы — гидравлические.

Шины: передняя — 3,25—18; задняя — 3,50—18.

Заправочные емкости: передние амортизаторы — по 200 см3 в каждое перо; задние амортизаторы — по 47 см3; картер коробки передач — 1 л; топливный бак — 17 л. Электрооборудование: система зажигания — батарейная; напряжение — 12 В; генератор — трехфазный,синхронный, мощностью 210 Вт; емкость аккумулятора — 5 А*ч.





1990N02P9
