Ремонтируем двигатель мотоцикла Днепр МТ-8, МТ-9

МТ-8, МТ-9



Более трех лет назад Киевский мотоциклетный завод начал выпускать мотоциклы семейства «Днепр» К-650 с двигателем МТ-8. В прошлом году они уступили место на конвейере более совершенной модели с силовым агрегатом МТ-9 (см. «За рулем», 1971, № 2), снабженным передачей заднего хода.

У многих владельцев этих мощных выносливых машин, успевших пройти десятки тысяч километров, возникли вопросы, связанные с ремонтом двигателя. Ответы иа них читатели найдут в публикуемой здесь статье специалистов Киевского мотоциклетного завода.

Силовые агрегаты «Днепр» (МТ-8 и МТ-9) отличаются от всех предыдущих двигателей, которые применялись на отечественных тяжелых мотоциклах. Прежде всего, у них цельный, а не составной, коленчатый вал с подшипниками скольжения (вкладышами) на шатунных шейках. В результате двигатель стал долговечнее и упростился его ремонт.

Чтобы наиболее полно представить себе размеры, посадки и допустимые износы важнейших деталей, познакомимся в отдельности с важнейшими узлами двигателя и их параметрами.

Коленчатый вал. Он из высокопрочного чугуна и опирается на два подшипника. Передний — шариковый 209 — установлен в специальном корпусе, привернутом к картеру двигателя болтами, задний — роликовый 42209 — запрессован в гнездо картера.

Шатунные шейки вала диаметром 48 мм выполнены полыми, для того чтобы под действием цеитробежиой силы в них задерживались механические примеси, оставшиеся в масле после очистки в центрифуге.

Шатуны — стальные кованые, двутаврового сечения. В верхнюю головку запрессована свернутая из ленты бронзовая втулка, расточенная затем до диаметра 21 мм.

Нижняя головка шатуна сделана разъемной, для упрощения ремонта. Следует иметь в виду, что, поскольку она несимметрична, крышки шатунов невзаимозамеияемы. При сборке шатуны ставят так, чтобы выступы иа их средней части были обращены в стороны, противоположные средней щеке коленчатого вала.

Собранные на заводе шатуны разделяют по весу на пять групп (через 5 г) и маркируют на нижней крышке краской: синей, зеленой, красной, черной и белой. Монтируют на коленчатый вал только шатуны с одноцветной маркировкой. Гайки шатунных болтов затягивают с усилием 3,2—3,6 кГм. Шплинты, контрящие эти гайки, должны входить в отверстия болтов плотно, без зазора.

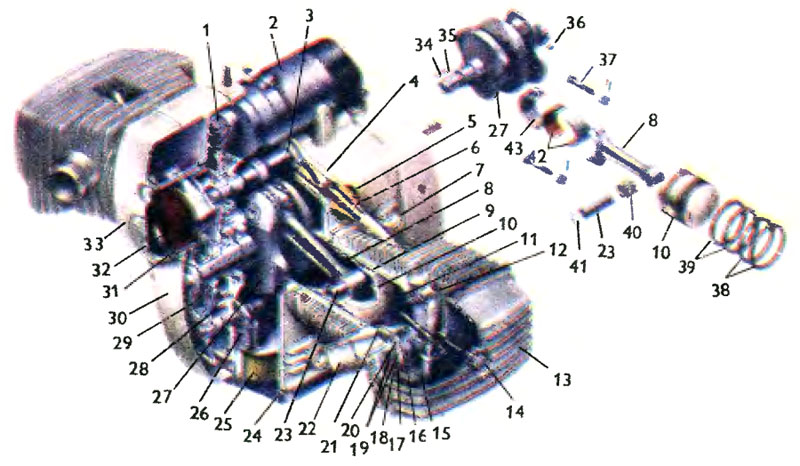

Двигатель МТ-8 мотоцикла «Днепр»

Двигатель МТ-8 мотоцикла «Днепр»: 1 — шестерня ротора генератора; 2 — генератор Г-414; 3 — распределительный вал; 4 — толкатель; 5 — уплотнитель кожуха штанги; 6 — штанга; 7 — пробка с масляным щупом; 8 — шатун; 9 — цилиндр; 10 — поршень; 11 — камера сгорания; 12 — свеча зажигания; 13 — крышка головки цилиндра; 14 — винт крепления крышки; 15 — коромысло; 16 — сухари крепления клапана: 17 — тарелка пружины клапана; 18 — направляющая клапана; 19 — пружины клапана; 20 — клапан; 21 — седло клапана; 22 — выпускной патрубок; 23 — палец: 24 — поддон; 25 — сетчатый фильтр; 26 — масляный насос; 27 — коленчатый кал; 28 — шестерня привода масляного насоса; 29 — центрифуга; 30 — передняя крышка картера; 31 — шестерня привода генератора; 32 — прерыватель-распределитель; 33 — передняя крышка; 34 — шпонка центрифуги; 35 — шпонка шестерни привода распределительного вала; 36 шпонка маховика; 37 — стяжной болт головки шатуна; 38 — компрессионные кольца: 39 — маслосъемные кольца; 40 — втулка; 41 — стопорная шайба; 42 — вкладыши; 43 — крышка головки шатуна.



Система смазки двигателя

Система смазки двигателя: 1 — канал в кожухе штанги для подвода масла в головку цилиндра; 2 — паз для масла в толкателе; 3 — канал для отвода масла от заднего коренного подшипника; 4 — канал в щеке коленчатого вала; 5 — отверстия для смазки шатунного подшипника: 6 — отверстия для смазки поршневого пальца в головке шатуна и поршие; 7 ловушка; 8 — канал в коленчатом вале; 9 — центрифуга; 10 —отверстие в экране; 11 — канал, подводящий масло в центрифугу: 12 — отверстие для отвода масла из центрифуги; 13 — маслонасос; 14 — всасывающий канал маслонасоса; 15 — канал для перепуска масла; 16 — сетчатый фнльтр; 17 — отверстие для заливки масла; 18 — отверстие для слива масла; 19 — редукционный клапан: 20 — канал для подвода масла к редукционному клалаиу; 21 — канал для стока масла из головки цилиндра: 22 — главная масляная магистраль; 23 — отверстие дли крепления датчика давления; 24 — датчик давления масла в главной магистрали; 25 — сигнальная лампочка аварийного давления масла; 26 — корпус центрифуги: 27 — диафрагма; 28 — прокладка; 29 — крышка центрифуги; 30 — болт, крепящий крышку центрифуги: 31 — шестерня привода маслонасоса.





В нижней головке применены триметаллические шатунные вкладыши (такие же, как у двигателей Москвич 408), обладающие высокими антифрикционными качествами, большой несущей способностью и долговечностью.

Диаметральный зазор между шатунной шейкой вала и вкладышами может находиться в пределах 0,025—0,075 мм. При его увеличении до 0,1 мм возникает глухой стук в центральной части картера двигателя. В этом случае снимают шатун и проверяют состояние шеек коленчатого вала и вкладышей. Если овальность и конусность шеек превышает 0,03 мм, их шлифуют до ближайшего ремонтного размера (см. таблицу 1) и ставят соответствующие вкладыши. Обращаем внимание на тот факт, что при шлифовке шатунных шеек необходимо выдержать радиусы галтелей в пределах 1,5—2,0 мм.



Пять случайных мотоциклов:

Пять случайных статей о мотоциклах:

Ява 250 Триал - Jawa 250 Trial

Триал для всех   Jawa 250 Trial  Конструкция мотоцикла Ява 250 Триал Триал — мотоциклетное соревнование на мастерство вождения по пересеченной местности завоевывает в мире все большую популярность. На конгрессе ФИМ даже обсуждался вопрос сделать триал дисциплиной номер один в международном мотоспортивном календаре и рекомендовать его в программу Олимпийских игр. В массовых соревнованиях по триалу, исключая официальные встречи, проводимые под эгидой ФИМ, используют обычные дорожные мотоциклы. Переделки сводятся к защите двигателя снизу, уменьшению хода вилки и регулировке мотора для достижения максимальной мощности на двух-трех первых передачах (скорость здесь не имеет значения). В то же время ведущие зарубежные мотоциклетные фирмы наладили выпуск специальных машин для триала. Чехословацкий завод ЯВА в Праге тоже приступает к производству таких мотоциклов. В конструкции мотоцикла Jawa 250 Trial учтена специфика, обусловленная трассой соревнований. Шасси обеспечивает мак...

Читать далее >>

Проверьте головку и патрубок. После ремонта двигателя на ИЖ Юпитер из-под головки цилиндра просачиваются газы

Проверьте головку и патрубок  Я знаю, некоторые владельцы мотоциклов «ИЖ-Юпитер» отмечают, что после ремонта двигателя из-под головки цилиндра просачиваются газы и в результате падает мощность. Жалоба справедливая. Между головкой и цилиндром не предусмотрена уплотняющая прокладка, поэтому у их стыковочных плоскостей должны быть плотно прилегающие поверхности. По разным причинам (неравномерная затяжка головки, неаккуратное обращение и др.) это условие нарушается, и тогда происходит прорыв газов по стыку.  Чтобы восстановить герметичность соединения, следует притереть поверхности. Для этого требуется несложное приспособление. показанное на рисунке. Оно обеспечивает центрирование головки (на цилиндре нет соответствующего буртика).Приспособление сделано из двух деревянных планок, собранных крестом. Оно плотно вставляется в цилиндр так. что верхняя закругленная часть выступает на 7 мм. На плоскость цилиндра наносим притирочную пасту (абразивный порошок, разве...

Читать далее >>

Мотоцикл ИЖ Юпитер 4. Как на испытаниях

Как на испытаниях   Осенью прошлого года мы перегоняли новый мотоцикл «ИЖ-Юпитер—4» с коляской из Ташкента в Пермь. Расстояние около 3 500 километров прошли за шесть дней. Практически больше половины пути пришлось на обкатку, поэтому допускаемые заводом скорости старались не превышать, и ограничитель сняли только после 3000 километров. Но вот обеспечить рекомендуемые инструкцией легкие дорожные условия оказалось не в наших силах. Правда, загрузка мотоцикла была невелика — только водитель (второй ехал в автомобиле), зато среднеазиатская жара, затяжные подъемы, каменистая дорога, а в конце пути размытый дождями Сибирский тракт потребовали от машины высокой надежности. В общем, суровое испытание, которым по сути оказалась поездка, «Юпитер—4», к нашей радости и, признаться, некоторому удивлению, выдержал с честью. Судите сами. Предсказание ташкентских мотоциклистов о неизбежности перегрева двигателя окончательно рассеялось на перевале между Х...

Читать далее >>

ИЖ Планета 5. Три новые модификации 7.107-014, 7.107-015, 7.107-016

Три модификации мотоцикла ИЖ Планета 5     Объединение «Ижмаш» на протяжении многих лет проводит в жизнь политику широкой унификации выпускаемых машин. Не только параллельной, то есть для изготовляемых одновременно моделей, например «ИЖ-Юпитер-5» и «ИЖ-Планета-5», но и последовательной — преемственность более поздних машин с предшественниками («ИЖ-Планета-5», «ИЖ-Планета-4», «ИЖ-Планета-3» и т. п.). Такая тенденция сохранится и в ближайшее время. Как известно, конструкторы «Ижмаша» предусматривают три перспективных семейства мотоциклов: «Сириус» на смену «Планете», «Сатурн» на смену «Юпитеру» и новое семейство «Орион» (ЗР, 1990, №6). Последнее базируется на японской лицензии, охватывающей четырехтактный одноцилиндровый двигатель, телескопическую переднюю вилку, дисковый тормоз переднего колеса, отлитые из легкого сплава колеса....

Читать далее >>

Устранение дефекта самопроизвольно отворачивающихся винтов, крепящих диск сцепления на мотоцикле Урал

В мотоциклах «Урал» нередко самопроизвольно отворачиваются винты, крепящие диск сцепления, что вызывает резкий стук. «Руководство по эксплуатации» рекомендует для устранения дефекта снять коробку передач — значит, предварительно демонтировать колесо, главную передачу и кардан. Коробка передач: 1 — гайка крепления коробки; 2 — труба воздушного корректора; 3 — дополнительное отверстие, которое надо просверлить; 4 — заливная горловина; 5 — винт, крепящий диск сцепления; 6 — диск сцепления. Надобность в этой трудоемкой работе отпадает, если просверлить отверстие диаметром 22—24 мм в крышке коробки, как показано на рисунке. Ослабив крепление коробки (отвернув три гайки и один болт), отодвигаем ее от двигателя на 3—4 мм, чтобы не мешал отвернувшийся на сцеплении винт, который подводим к сверлению, нажимая на пусковую педаль. Через отверстие заворачиваем и надежно керним винт, а затем закрываем отверстие п...

Читать далее >>
Размер шейки вала и соответствующего вкладыша Диаметр шатунной шейки, мм Номер комплекта вкладышей (по каталогу)
Нормальный 47,975 — 48,000 407-1000104 — Р-А
Изношенный не более 0,05 мм 47,925 — 47,950 407-1000104 — Р1-А
1-йремонтный 47,725 — 47,750 407-1000104 — Р2-А
2-йремонтный 47,475 — 47,500 407-1000104 — Р4-А
3-йремонтный 47,225 — 47,250 407-1000104 — Р5-А
4-йремонтный 46,975 — 47,000 407-1000104 — Р6-А
5-йремонтный 46,725 — 46,750 407-1000104 — Р7-А
