Мотоцикл ИЖ. Как избавиться от стука в передней вилке

Как избавиться от стука



При поездках по плохим дорогам на мотоциклах ИЖ часто слышен стук в передней вилке. Мотолюбители предлагали несколько вариантов, исключающих это неприятное явление (см. например, «За рулем», 1973, № 10).

Мы используем более доступный способ, который дает тоже неплохие результаты: вводим в амортизатор два резиновых кольца, как показано на рисунке.

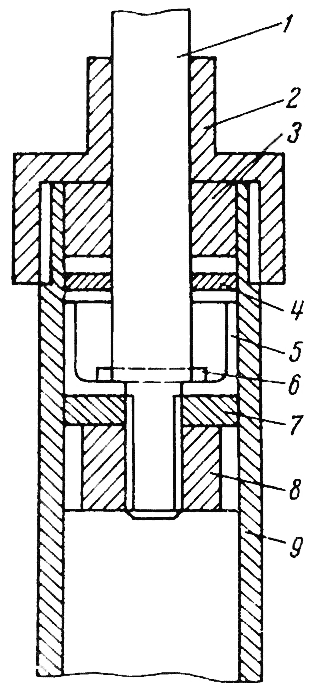

Переделка амортизатора передней вилки

Переделка амортизатора передней вилки: 1 — шток; 2 — наконечник; 3 — верхнее кольцо; 4 — шайба; 5 — клапан; 6 — шпонка; 7 — нижнее кольцо; 8 — поршень; 9 — корпус амортизатора.

Верхнее кольцо 3 толщиной 5 мм надевается на шток выше обратного клапана. нижнее — 7 толщиной 2 мм — на шток между обратным клапаном и поршнем (его роль — повысить компрессию). Чтобы верхнее кольцо служило дольше и не разбивалось обратным клапаном, можно между ними надеть дополнительно металлическую шайбу 4 толщиной 2 мм. Резиновые кольца вырубаем гильзой от охотничьего ружья 16 калибра, внутреннее отверстие вырубаем сквозь отверстие поршня амортизатора посредством 8-миллиметрового болта с плоским торцем. Для восстановления прежнего хода штока амортизатора необходимо ослабить натяжение пружины — наполовину укоротить втулки на верхней части штока.

Переделанные больше года назад амортизаторы хорошо работали весь сезон без заметной деформации резиновых колец.



А. БЕРГЕР, В. КРАСИЛЬНИКОВ
464670, Актюбинская область, г. Октябрьск,
ул. Октябрьская, 30-в (А. Бергер)
