Ремонт центральной подставки на мотоцикле ИЖ



На мотоциклах ИЖ в результате износа упоров, приваренных к раме, центральная подставка скручивается и ломает упоры. Приваривать их снова не стоит. так как это довольно сложно и небезвредно для рамы.

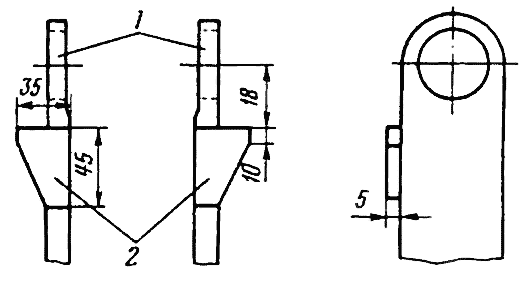

Установка упоров на подставку: 1 подставка; 2 — упоры.

Установка упоров на подставку: 1 подставка; 2 — упоры.



Я, а затем еще несколько владельцев ИЖей приварили упоры (пластины, вырезанные из стального листа толщиной 5 мм) к самой подставке, как показано на рисунке. Уже несколько лет переделанные подставки не доставляют нам никаких хлопот.



Н. МЕЛАНКО
330067, г. Запорожье, ул. Учительская, 17а




1976N01P38
