Электронный блок системы зажигания «Электроника», предназначенный для автомобилей, с успехом работает на мотоцикле «Днепр» МТ—10, имеющем 12-вольтовое электрооборудование. Из подобных приборов он самый дешевый, малогабаритный, имеет розетку и выполняет роль противоугонного устройства. Я установил его в багажном отделении коляски и подсоединил следующим образом. Клеммный наконечник № 7 — ц выводу «ЛК» реле-регулятора, что увеличило вторичное напряжение при пуске двигателя, а наконечник № 9 — к «массе». Четыре провода, собранные в пучок, подключил (см. рисунок). Конденсатор отсоединил.

Двигатель легко пускается даже зимой, контакты прерывателя практически не изнашиваются, и зазор между ними не требует регулировки.

В. ДОНЕЦ
Краснодарский край, аул Хатукай



Подсоединение кабеля блока

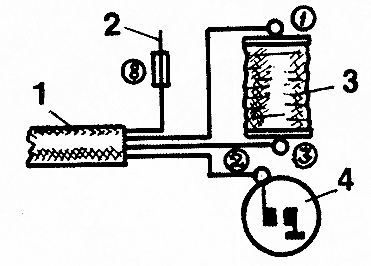

Подсоединение кабеля блока:
1— кабель;
2— провод от замка зажигания ( + 12 В);
3— катушка зажигания Б204;
4 — прерыватель.
В кружках — номера наконечников кабеля блока.
