Установка генератора Г424 (12 В) на двигатель К-750М01

Смените генератор



Если на мотоцикле «Днепр» МТ10 (или его модификации) с 12-вольтовым электрооборудованием в соответствии с разрешением завода вы установили двигатель К—750М01, снабженный 6-вольтовым генератором, целесообразно сохранить прежнюю систему, как более совершенную.

Чтобы поставить генератор Г424 (12 В) на двигатель К—750М01, я сделал переходник, показанный на рисунке. Прикрепил его к картеру теми же шпильками, что и генератор. Можно применить и два болта. Площадку под генератор на картере я убрал при помощи шарошки и напильника. Вместо 6-вольтовой катушки зажигания использовал обычную автомобильную 12-вольтовую.

Переоборудованный двигатель без замечаний отработал уже 32 тысячи километров.

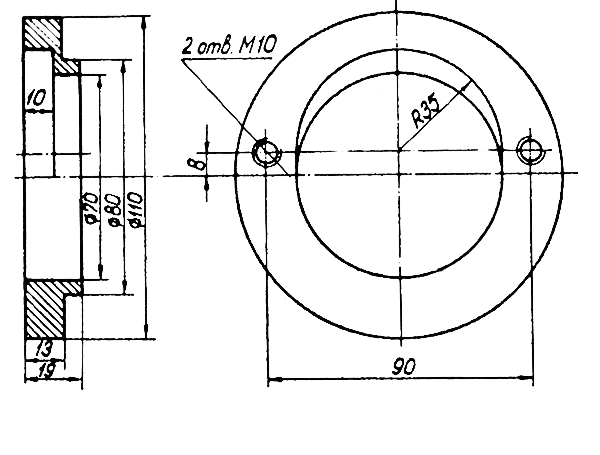

Переходник для генератора Г424.

Переходник для генератора Г424.



Ю. БУРОЧКИН
г. Гомель






1985N10P33
