Днепр МТ8. Двигатель

Двигатель мотоцикла Днепр



- Цельнокованный или литой коненчатый вал
- Разъемные нижние головки шатунов
- Очистка масла в центрифуге
- Смазка под давлением

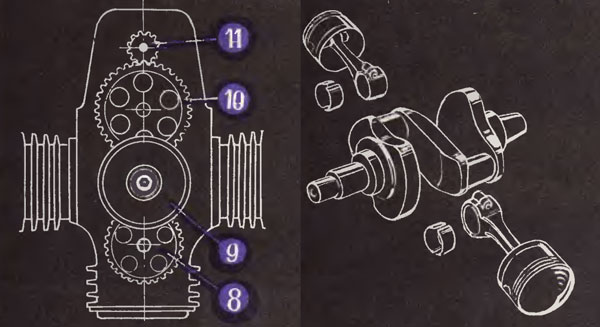

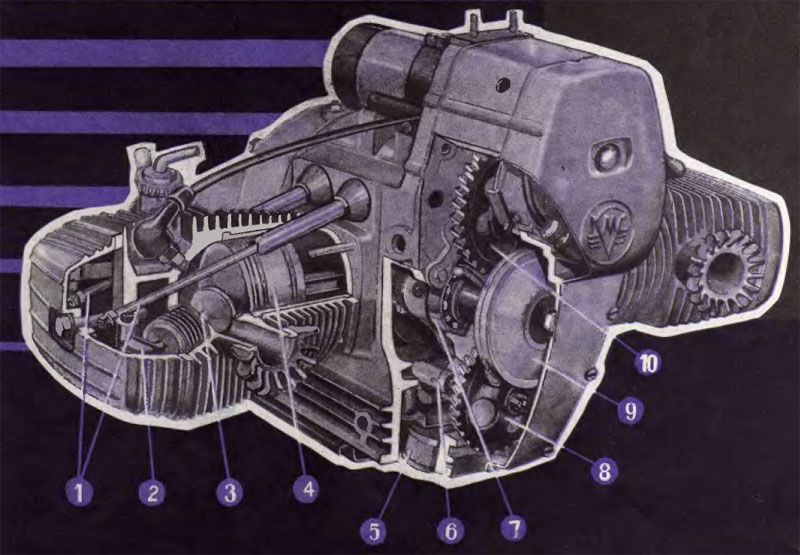

Двигатель мотоцикла Днепр МТ8

МТ-8 Двигатель мотоцикла Днепр

1 — штанги;
2 — коромысло;
3 — клапан;
4 — поршень;
5 — маслоприемник:
6 — клапан редукционный;
7 — опорный подшипник коленчатого вала;
8 — шестерня привода масляного насоса;
9 — центрифуга;
10 — шестерни распределительного вала;
11 — шестерня привода генератора.



В лексиконе мотолюбителей появилось слово «Днепр». Так назван новый дорожный мотоцикл с коляской, созданный на Киевском мотоциклетном заводе. В соответствии с принятой методикой киевляне разделили процесс освоения машины на два этапа. Первый — это конструирование, испытание, доводка и промышленное производство двигателя — более мощного и более экономичного. Он устанавливается на экипажную часть ныне выпускаемой модели. Второй — разработка усовершенствованной экипажной части, на которую монтируется уже освоенный, но более форсированный двигатель

Сейчас завершен первый этап — на экипажную часть мотоцикла К-750 М установлен новый двигатель, получивший обозначение МТ8. О нем и пойдет речь.

Уже по внешнему виду двигатель «Днепра» выгодно отличается от предшественника— двигателя мотоцикла К-750М—современными очертаниями, отсутствием выступающих частей, законченностью форм. Главное же — он превосходит старый двигатель по основным параметрам. При меньшем объеме цилиндров (650 см3) и степени сжатия 7 мощность двигателя «Днепра» достигает 32—34 л. с. (вместо 26 л. с. при степени сжатия 6 двигателя К-750).

Установка двигателя МТ8 повысила максимальную скорость мотоцикла с коляской с 90 до 100—105 км/час. Контрольный же расход топлива при этом не только не возрос, но даже снизился с 6 до 5,7—5,8 литра на 100 километров пути. Топливо осталось прежним — бензин А-72 или А-76.

Наряду с улучшением технической характеристики значительно увеличена надежность и долговечность двигателя. В первую очередь это относится к кривошипно-шатунному механизму — слабому месту предшественника МТ8, составной коленчатый вал которого с впрессованными шейками и роликовыми подшипниками нижних головок шатунов требовал ремонта в среднем через 15 тысяч километров.

В двигателе МТ8 коленчатый вал несоставной (цельнокованный или литой) из высокопрочного чугуна. Нижние разъемные головки шатунов вращаются на подшипниках скольжения (вкладышах), заимствованных у двигателя «Москвича-408». Замена вкладышей сравнительно проста, она необходима в среднем после 50 тысяч километров пробега. Подшипники скольжения очень требовательны к чистоте масла, поэтому оно проходит очистку в центрифуге, установленной на передней цапфе коленчатого вала. Напомним: в двигателе К-750М шатунные подшипники коленчатого вала смазываются подачей истекающей от насоса струи. У МТ8 масло к этим узлам подается под более высоким давлением (2—4 атм.) с предварительной очисткой в центрифуге. Это значительно уменьшает износ трущихся поверхностей и увеличивает срок службы деталей. Уже при нажиме на пусковую педаль благодаря мощному насосу масло поступает к точкам смазки, облегчая пуск двигателя. Оригинальный редукционный клапан перепускает масло, не давая ему смешиваться с не очищенным центрифугой.

Новый износостойкий сапун сократил количество масла, выбрасываемого в атмосферу, а изменение маслосбрасывающих колец уменьшило потери его в самом двигателе. В результате общий расход сократился с 0,25 л до 0,10—0,13 л. на 100 км.

Головки и цилиндры крепятся к картеру сквозными шпильками (вместо фланцевого соединения у К-750М). Это облегчает разборку и сборку.

Коробка передач сохранилась от прежней модели, но для увеличения надежности и долговечности механизм ножного переключения сделан закрытым.

Источник питания потребителей тока — хорошо зарекомендовавший себя 65-й ваттный генератор Г414 в улучшенном исполнении. Новые фонари стоп-сигнала и заднего освещения обеспечивают безопасность езды в ночное время.

Установочная партия новых машин уже поступила к потребителям. В нынешнем году начнется плановый выпуск мотоциклов К-650 «Днепр».

П. МУХИН,
г. Киев,
главный конструктор мотоциклетного завода



Характеристика двигателя Днепр МТ8
Тип — четырехтактный, оппозитный, верхнеклаланный с воздушным охлаждением
Число цилиндров — 2
Рабочий объем, см3 — 649
Диаметр цилиндра, мм —78
Ход поршня, мм — 68
Степень сжатия — 7
Мощность л. с., при об/мин —32—34/5200—5300
Максимальный крутящий момент, кгм — 4,9—5,1
Контрольный расход толлиаа, л/100 км — 5,7—5,8.
Вес двигателя с коробкой передач, кг — 67.



1968N05P16-17
