ИЖи для многодневки. ИЖ М12, ИЖ 64М

Ижевский машиностроительный завод является пионером отечественного мотоциклостроения. Одним из первых в нашей стране начал он делать и спортивные мотоциклы. Для соревнований по многоборью завод в настоящее время выпускает две основных модели специальных машин. Одна из них, ИЖ-64М, предназначается в основном для широкого круга спортсменов. У нее тот же двигатель, что и у популярного мотоцикла ИЖ Планета 2 , только форсированный. Это упрощает эксплуатацию и снабжение запасными частями.

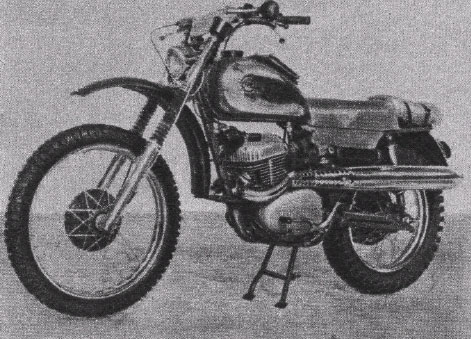

Рис. ИЖ М12 для многодневки

Рис. ИЖ М12

Более высокими показателями обладает другая модель — ИЖ-М12, предназначенная для ответственных состязаний, таких как чемпионаты страны. В новой машине нашли развитие решения, заложенные в конструкции ИЖ-М10, который принес заводу большую золотую медаль ФИМ на международных шестидневных соревнованиях 1967 года. Двигатель ИЖ-М12 (одноцилиндровый с двухканальной продувкой) изготовляется в трех модификациях — классов 250, 350 и 500 см3. Они различаются диаметром цилиндра (соответственно 62, 76 и 77,3 мм). При этом ход поршня сохраняется постоянным — 75 мм. Более совершенные фазы газораспределения, увеличенная до 10—11 единиц степень сжатия позволили поднять литровую мощность с 57 (у ИЖ-64М) до 95—110 л. с.

Двигатель новой машины снабжен современным карбюратором К-194 с центральной поплавковой камерой, диаметр которой 30 (модификация 250 см3) или 32 мм. Для лучшей очистки воздуха на карбюраторе установлен фильтр с бумажным элементом.

Электрооборудование мотоцикла включает четырехполюсный генератор переменного тока, изготовленный ОЗАТЭ. Заводом испытана также бесконтактная тиристорная система зажигания. Цепь зажигания для большей надежности сдублирована; в случае отказа одного из приборов зажигания можно на ходу переключиться на запасной.

У мотоциклов ИЖ-М12 всех трех модификаций общая экипажная часть. Естественно поэтому, что машина класса 250 см3 оказалась несколько тяжелее такого же мотоцикла Ковровского завода. Однако в интересах повышения надежности и удешевления производства такое решение вполне оправдано.

Рама ИЖ-М12 одинарная, замкнутая, она сварена из стальных легированных труб и подвергнута термообработке. Передняя телескопическая вилка соединяется с траверсами рамы при помощи клемм. Благодаря этому можно регулировать высоту расположения рамы относительно вилки, то есть дорожной просвет. И передняя и задняя подвески обеспечивают достаточно большой ход колеса (соответственно 170 и 90 мм) и снабжены мощными гидравлическими амортизаторами. Маятниковый рычаг задней подвески, как и у модели ИЖ-М10, качается на двух радиальных сферических подшипниках, но отличается повышенной жесткостью.

На ИЖ-64М завод применил колеса, пригодные для установки шин широко распространенных размеров — 3,25—19 на переднем и 3,75—19 на заднем. Модель же ИЖ-М12 снабжена колесами, на которые монтируются кроссовые шины размером соответственно 3,00—21 и 4,00—18.

В интересах сокращения веса передние и задние щитки, основание седла, корпус воздушного фильтра, номерные знаки сделаны из стеклопластика.

Мотоцикл ИЖ-М12 в 1968 году хорошо зарекомендовал себя во многих ответственных соревнованиях в нашей стране и за рубежом, в частности на чемпионате Европы и первенстве СССР.

Сравнительные параметры спортивных мотоциклов ИЖ для многодневки

Модель
Рабочий объем, смЗ
Мощность,
л. с.
Число передач
Вес, кг
Скорость, км/час

Время разгона на 150 м,
с места, сек.

ИЖ-64М
346
20
4
140
120
9,0
ИЖ-М12-250
227
25
6
124
125
8,3
ИЖ-М12-350
339
33
6
130
135
8,0
ИЖ-М12-500
351
33
6
130
135
8,0

г. ИжевскВ. УМНЯШКИН, В. ПАНОВ, инженеры

1969N08P10
