Мотоцикл Восход 3М-01. Образца 1991 года

Образца 1991 года

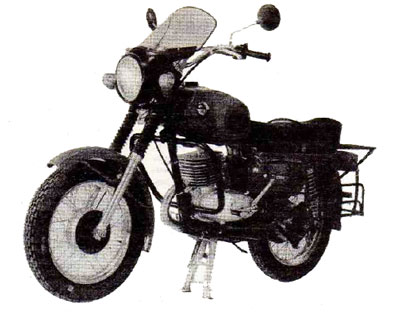

Мотоцикл Восход 3М-01

Об этой модели завода имени Дегтярева журнал уже информировал читателей (ЗР, 1990, №8-9). К сожалению, серийный выпуск мотоцикла в 1990 развернуть не удалось. Была изготовлена лишь опытно-промышленная партия. И вот, наконец, в нынешнем году производство этой машины начато. Об отличиях серийного «Восхода-3М-01» от образца, ранее нами представленного, рассказывает начальник мотоциклетного КБ завода Ю. ГРИГОРЬЕВ.

Изменений в конструкции машины немало. Прежде всего это новый двигатель от перспективной модели ЗДК-175. Ребра на его цилиндре и головке оформлены в нетрадиционном для нас виде — горизонтальные на обеих деталях со вставками из термостойкой резины, призванные гасить возникающую на определенных режимах вибрацию.

Новый облик двигателя, самого заметного узла машины, придал новые черты и мотоциклу в целом. Но помимо этого изменилась и конструкция мотора. Картер теперь с низкой горловиной для установки цилиндра. И перепускные каналы не в горловине, как было прежде, а в теле цилиндра. В результате удалось повысить точность исполнения перепускных каналов — правильность их геометрических размеров определяет совершенство продувки цилиндра. Кстати, теперь вместо двух продувочных каналов — пять. Выпускное окно лишь одно.

Другое новшество — пластинчатый клапан на впуске. Он предотвращает обратный выброс рабочей смеси и повышает крутящий момент в диапазоне средних оборотов, улучшает экономичность. Кроме того, с внедрением этого клапана удалось снизить токсичность отработавших газов.

Изменена конструкция поршня. Диаметр цилиндра увеличен до 62 мм и стал соответствовать требованиям ГОСТа. Напомним, что ход поршня у «Восхода-3М» был 58 мм. Теперь он скорректирован с новым диаметром (чтобы сохранить традиционный рабочий объем 174 см3) и стал равен 57,6 мм.

В четырехступенчатой коробке изменено передаточное число третьей передачи: 1,49 вместо 1,482. В задней передаче цепь ПВ-9 удлинена на два звена по сравнению с «Восходом-3М» (их стало 114).

Мотоцикл «Восход-3М-01» — первый этап к освоению принципиально новой модели «ЗДК-175», и он несет уже некоторые ее узлы. В частности, это передняя вилка с траверсами новой конструкции и резиновым элементом, снижающим вибрацию руля. Ход вилки— 160 мм. У мотоцикла новый руль спортивного типа с перемычкой, боковой упор, декоративный, отформованный из пластика АБС, обтекатель фары. Обязательными стали дуги безопасности. Появились удобные боковые багажники.

В этом году планируется выпустить 80 тысяч машин модели «3М-01». Ее розничная цена 1300 рублей.



Техническая характеристика мотоцикла Восход 3М 01

(в скобках — отличающиеся параметры «Восхода-3М»)

Общие данные: количество мест — 2; снаряженная масса — 138 (136) кг; максимальная скорость — 105 км/ч; контрольный расход топлива — 4,2 (4,4) л на 100 км; запас топлива—14 л.

Размеры, мм: длина 2 000; ширина — 850 (760); высота — 1200 (1090); база— 1300; размер шин —3,25—16" или 3,50— 16".

Двигатель: тип — двухтактный; число цилиндров — 1; распределение — поршнем, продувка — пятиканальная; максимальная мощность—14 л. с./10,3 кВт (13,5 л. с./9,9 кВт) при 6000 (5800) об/мин; максимальный крутящий момент -1,8 кгс*м/17 Н*м (1,6 кгс-м/15,7 Н-м) при 5500 (5200) об/мин.
