Надежная фиксация крышки инструментального ящика на мотоцикле CZ

Надежный запор



У мотоциклов CZ инструментальные ящики запираются винтом (см. рисунок), который во время движения иногда отворачивается (этот недостаток отмечен в редакционном тесте — «За рулем», 1981 №1). Чтобы избавиться от него, я переделал фиксатор. С винта 3 удалил резьбу и просверлил насквозь отверстие в кронштейне 4 крышки. На винт надел подходящие шайбы 5 и пружину 6, ограничив ее ход шплинтом 7, для которого в винте просверлил отверстие.



Фиксация крышки инструментального ящика

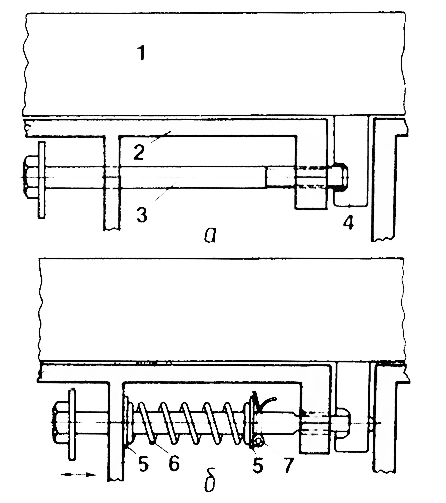

Фиксация крышки инструментального ящика: а — до переделки; б — после переделки; 1 — крышка ящика; 2 — корпус глушителя впуска; 3 — винт; 4 — кронштейн крышки; 5 — шайбы; б — пружина; 7 — шплинт.



Теперь, чтобы открыть ящик, достаточно оттянуть винт за головку. За два года эксплуатации пружинный фиксатор доказал свои преимущества перед винтовым.

В. ВАСИЛЬЕВ
Донецкая область, г. Краматорск





1981N08P41
