ИЖ Юпитер 5-01 К (ИЖ-6.114-01 )

Самый молодой Юпитер



В среднем через каждые два - два с половиной года мотоциклетное производство ПО «Ижмаш» выпускает или новую модель или одну из модификаций «планет» и «юпитеров».

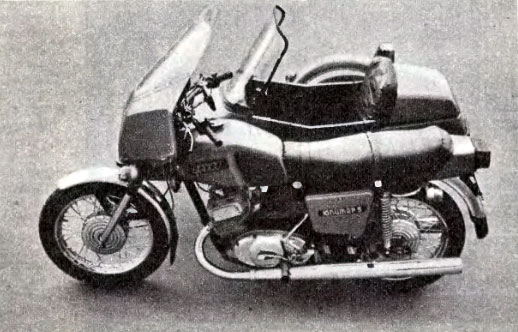

Общий вид мотоцикла ИЖ Юпитер-5-01. Обтекатель, новые бак, сиденье, инструментальные ящики изменили внешний вид мотоцикла, осовременили его форму

Общий вид мотоцикла ИЖ Юпитер-5-01. Обтекатель, новые бак, сиденье, инструментальные ящики изменили внешний вид мотоцикла, осовременили его форму.



Когда мы в мае побывали в Ижевске и прошли вдоль нитки самого крупного в стране мотоциклетного конвейера, с которого сходит уже до 400 тысяч машин в год, то сразу отметили для себя: основное место в производственной программе завода занимают новые модели «ИЖ Планета-5» и «ИЖ Юпитер-5-01». Правда, между ними можно было увидеть небольшие вкрапления «Планеты-4» с двумя глушителями и старой экипажной частью. Но, как выяснилось, предназначались они для продажи в некоторых странах Азии и Латинской Америки, где хорошо зарекомендовали себя и где на них сохраняется спрос.

Нам же хотелось, естественно, проверить в деле новую машину, подвергнуть ее редакционным испытаниям. Для этой цели завод выделил нам ИЖ Юпитер 5-01 К, с нулевым показанием спидометра, именуемый, по принятой теперь системе, ИЖ-6.114-01.

В Ижевске давно утвердилась традиция унифицировать в значительной мере параллельно выпускаемые модели «планет» и «юпитеров». Мотоцикл «Юпитер-5-01» имеет одинаковые с «Планетой-5» («За рулем», 1987, № 3) раму, колеса, топливный бак, сиденье, переднюю вилку и амортизаторы, элементы светотехники, ряд других деталей и узлов.

Измененная форма таких элементов нового «Юпитера», как топливный бак, крышки инструментальных ящиков и сиденья, заметно осовременила общий облик машины. Емкость бака - 18 л вполне достаточна даже для мотоцикла с коляской, а возвратившиеся на него резиновые накладки уже одобрены мотоциклистами: бак не холодит колени, эмаль на нем не стирается.

Первые же сотни километров показали, что и новое сиденье гораздо лучше прежнего. Хорошо спрофилированное, в меру мягкое и достаточно широкое, оно вполне удобно, позволяет при надобности менять посадку, - словом, не вызывает преждевременной усталости в дальней дороге.

В те дни, когда мы получали мотоцикл, сильно похолодало, в Ижевске шел дождь, перемежавшийся снегом, и мы попросили оснастить мотоцикл ветровым щитком. Это было вызвано необходимостью, но щитки такие хоть и разработаны, пока еще не пошли в серию. Завод лишь готовится к их освоению. Испытатели рассказали, что несколько вариантов щитков продувались в аэродинамической трубе, из них был выбран лучший, который, как мы сами убедились, можно назвать и обтекателем. Встречный поток воздуха плавно поднимается вверх, огибая голову водителя и не создавая завихрений; хотя срез стекла находится значительно ниже уровня глаз, на дорогу можно смотреть без затруднений. Руки также защищены надежно. Ко всему прочему, обтекатель хорошо вписывается в силуэт машины, прибавляя что-то к ее дизайну.

Новая машина снабжена и новой панелью приборов, которая состоит из спидометра (впервые со шкалой суточного пробега, что очень удобно), блока сигнальных ламп и замка зажигания. Все это гармонично сочетается с круглой фарой. Цветные индикаторы четко распознаются. Однако на нашем мотоцикле уже через 2000 километров пробега внутрь блока ламп проникла пыль, и свет ламп, особенно в солнечную погоду, стал почти не виден.

На первый взгляд незначительным, а на самом деле очень серьезным изменениям подверглась система электрооборудования. На печальной памяти «Юпитере-4» вся проводка состояла из отдельных монтажных пучков, соединявшихся между собой штеккерными разъемами. Это облегчало сборку, но удлиняло пути тока, повышало сопротивление цепи, многократно увеличивало вероятность отказов из-за окисления и загрязнения клемм. Уже на «Юпитере-5» число разъемов резко сократилось, а система зажигания вообще освободилась от них. На «ноль первом» пошли еще дальше: теперь и к блоку БПВ провода крепятся винтами, что существенно увеличило надежность и упростило поиск неисправностей. Замок зажигания, как мы уже сказали, тоже вынесен из общего корпуса - в смысле ремонтопригодности это очень удобно. Но обнаружился тут и один «подводный камень»: ключ зажигания обычно находится в связке с другими - и при повороте руля эта гирлянда иногда застревает между корпусом замка и рукояткой демпфера.

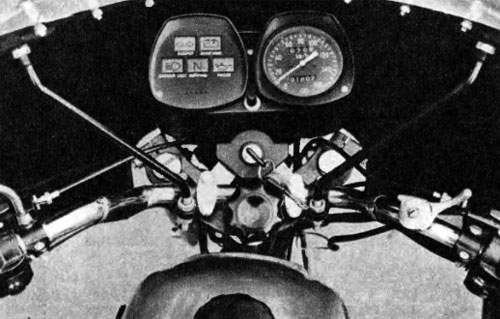

Спидометр с указателем суточного пробега, блок сигнальных ламп и замок зажигания. Связка ключей иногда заклинивается между деталями при включении зажигания или стояночного света.

Спидометр с указателем суточного пробега, блок сигнальных ламп и замок зажигания. Связка ключей иногда заклинивается между деталями при включении зажигания или стояночного света.



Хорошие характеристики мотора, зафиксированные нами при испытаниях «Юпитера-5», теперь снова подтвердились. Мотоцикл очень динамичен в городе и тяговит на шоссе. Подъемы крутизной до 12% (так говорят дорожные знаки) удавалось преодолевать на четвертой передаче, при этом скорость не падала ниже 60 км/ч.

Эксплуатация с боковым прицепом имеет, как известно, свои плюсы. И свои минусы. Создавая больше удобств водителю - я, например, мог позволить иметь запас бензина в канистре, запасную одежду, еще кое-что, - коляска заставляет все узлы работать с гораздо большей нагрузкой. Неудивительно, что через 400 км пришлось подтягивать болты, начиная от мостиков рулевой колонки, тяг крепления коляски и кончая крепежом двигателя.

Передняя вилка работает довольно жестко. Это оборотная сторона унификации: те же пружины, что предназначены для мотоцикла-одиночки, здесь предварительно поджаты и это ощущается. Однако на нашем мотоцикле больше беспокоит стук при обратном ходе вилки. Похоже на то, что недостаточна вязкость амортизационной жидкости. Задние амортизаторы работают отлично во всех режимах и на всех дорогах.

Мне показалось, что слишком велико усилие на рычаге сцепления. К концу второго дня это впечатление стало очень устойчивым. В Москве я для сравнения замерил динамометром усилие на «ноль первом» и на ЯВЕ-638. Результаты неутешительны: на ЯВЕ усилие составило 8 кгс*м, на «Юпитере» - в полтора раза больше.

О расходе топлива сейчас можно только сказать, что на первых сотнях километров он был очень велик, а затем стал заметно снижаться: процесс обкатки внес свои коррективы. А точные цифры впереди.

К светотехнике претензий нет. Все сигналы фонарей отлично видны даже в яркий солнечный день. Все переключатели работают четко, без заеданий.

По боковому прицепу два замечания. Капот коляски не прилегает к основанию - в передней части зияют щели, и через них в дождь вода беспрепятственно проникает внутрь. На предыдущем прицепе ВМЗ- 9.203 такого не было.

На торце капота у подлокотников очень острые незавальцованные панели создают реальную угрозу для пассажира. Придется, видимо, этот узел доработать самостоятельно.

В целом первые сотни километров на новой машине оставляют самое приятное впечатление. Сохранится ли оно? Хочется верить.

В. СУББОТИН, инженер





1988N08P17
