Приспособление для разборки амортизатора задней подвески мотоцикла «Днепр»

Для разборки амортизатора



Ремонт амортизатора задней подвески у мотоцикла «Днепр» начинают с демонтажа наружного кожуха. Эта операция возможна только в том случае, если предварительно сжать пружину под кожухом и удалить сухари 5 (см. рисунок). Для этой цели я использую простейшее приспособление из кольцевой обоймы 3, оси 2 и двух болтов 1. Все детали с размерами показаны на рисунке.

Из верхней проушины амортизатора удаляем сайлент-блок, на кожух сверху кладем обойму приспособления, вставляем в проушину ось и завинчиваем в нее болты до упора в специальные выемки на обойме. Поочередно заворачивая болты, сжимаем пружину до тех пор, пока сухари 5 не освободятся. Извлекаем сухари из гнезда и, вывинчивая болты из оси, освобождаем кожух и пружину.

В.ВАСЬКОВ
Костромская область, г. Нея



Приспособление для разборки амортизатора задней подвески мотоцикла «Днепр»

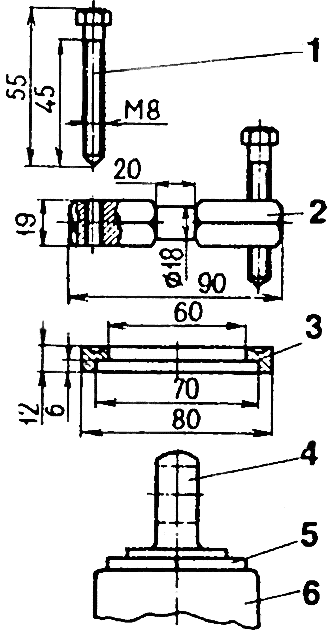

Приспособление для разборки амортизатора задней подвески мотоцикла «Днепр»:
1 — болт М8 (2 шт.);
2 — ось;
3 — обойма;
4 — верхняя проушина амортизатора;
5 — сухарь (2 шт.);
6 — кожух амортизатора.



1985N03P33
