Унифицированные поршни

Мотоциклов Днепр



«Я узнал, что киевский мотозавод прекратил выпуск поршней для старых моделей двигателей «Днепр». Как же быть при их ремонте?» — спрашивает В.Шарапов из Казахстана. О новых поршнях просят рассказать Н.Козлов из Смоленска, К. Онищенко из Молдавии и другие мото любители.

Предоставляем слово Ф.И.ШИПОТЕ, инженеру киевского мотоциклетного завода.

С ноября 1978 года для всех двигателей семейства «Днепр» выпускаются поршни новой, унифицированной конструкции. От старых они отличаются только размерами головки (рис. 1): радиус сферы уменьшен с 72,5 до 56 мм, а расстояние от оси поршневого пальца до вершины сферы увеличено с 44,2 до 48,2 мм. Кроме того, несколько изменена форма выемки под впускной клапан. Остальные размеры и даже номер (МТ801237) по каталогу остались прежними.



Рис. 1. Унифицированный поршень

Рис. 1. Унифицированный поршень



Новые поршни устанавливают на двигатели мотоцикла МТ10—36 обычного варианта (степень сжатия — 7,5; бензин А-72 или А-76) и экспортного (степень сжатия — 8,5; бензин высокооктановый). Этого различия на заводе достигают применением разных по высоте (расстоянию между опорными поверхностями) цилиндров (рис. 2). На двигатели МТ10—36 обычного варианта идут новые цилиндры (высотой 107 мм), которые вместе с новыми поршнями устанавливают также на двигатели МТ8, МТ9, МТ10, применявшиеся на прежних моделях «Днепра». Кроме того, новые детали в комплекте и отдельно поступают в запасные части.

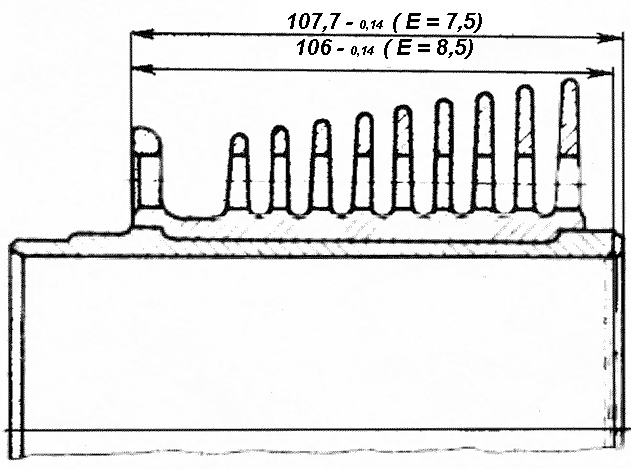

Рис. 2. Новый цилиндр. Е - степень сжатия.

Рис. 2. Новый цилиндр. Е - степень сжатия.



При использовании их на старых двигателях можно рекомендовать следующее. Если заменяют только поршни, то, чтобы сохранить прежнюю степень сжатия, надо установить дополнительно картонную прокладку толщиной 1,7 мм между цилиндром и картером двигателя или мягкую медную или алюминиевую такой же толщины между цилиндром и головкой. Форма и размеры прокладок должны быть идентичны установленным на двигателе. Желательно, чтобы высота обоих цилиндров вместе с дополнительными прокладками была одинаковой и составляла 107,7 мм.

Если замене подлежат и цилиндры — лучше взять детали новой конструкции, высотой 107,7 мм. В этом случае дополнительную прокладку устанавливать не требуется.

Чтобы предотвратить возможную течь масла из-под резиновых колпаков кожуха штанги, надо сохранить усилие прижима их к картеру двигателя. Для этого между резиновым уплотнительным колпаком и упорным кольцом кожуха штанги можно установить металлическое кольцо (шайбу) толщиной 1,5 мм, наружным диаметром 23 мм и внутренним — 17,6 мм.

Напомним теперь основные положения, которые следует соблюдать при сборке. Вес поршней должен быть одинаковым, а их цветовой индекс таким же, как на пальце и верхней головке шатуна.

Перед монтажом поршни надо нагреть до температуры 80—100°С. Стрелка на днище должна быть направлена в сторону центрифуги.

Цилиндры подбирают так, чтобы монтажный зазор между наибольшим диаметром юбки поршня и цилиндром находился в пределах от 0,05 до 0,07 мм.

Перед установкой цилиндров их зеркало смазывают маслом, а поршневые кольца на поршне разводят так, чтобы их стыки были расположены по окружности под углом 120° один к другому.

И последнее. Гайки крепления головки цилиндра заворачивают в два приема : вначале предварительно, с малым усилием, а потом окончательно, равномерно с одинаковым усилием.

Двигатель с новыми поршнями и цилиндрами необходимо отрегулировать и обкатать. Только после этого можно ездить на мотоцикле с максимальной нагрузкой и большими скоростями.





1980N07P28
