Защита свечей на мотоцикле ИЖ

Защита свечи



При езде на мотоцикле по мокрой дороге с большой скоростью вода от переднего колеса попадает под колпачок провода высокого напряжения, и тогда исчезает искра на свече — двигатель останавливается.



Защита свечи на мотоцикле ИЖ

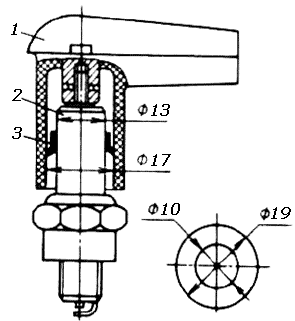

Защита свечи на мотоцикле ИЖ: 1 — колпачок провода высокого напряжения; 2 — изолятор свечи: 3 — шайба из резины толщиной 1 мм.



Однажды в дождь из-за «того я потерял очень много времени, пробуя разные варианты защиты свечей. Самым простым и абсолютно надежным оказался способ, существо которого ясно из рисунка. Резиновая шайба 3. плотно надевающаяся на изолятор свечи и входящая внутрь колпачка, ие пропускает воду, даже когда вы моете мотоцикл из Шланга.

А. ДАГАЕВ

60311,
Г. Горький,
ул. Белинского, 35, ив. 1



1974N07P38
