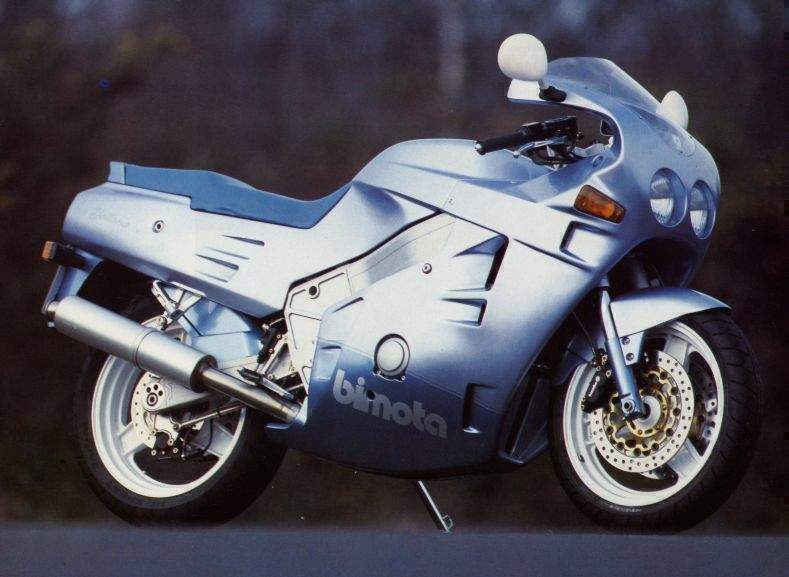

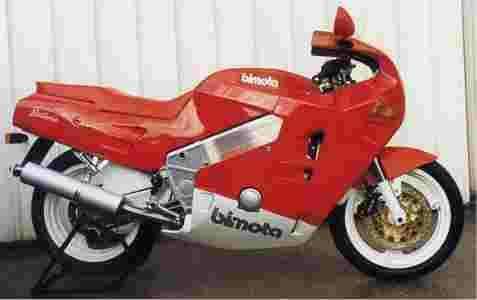

Мотоцикл Bimota YB9 Bellaria  1989 обзор

Бесконтактная система зажигания и дополнительные приборы контроля двигателя Jawa 638

Cхема электрооборудования Ява 634

Электрооборудование Jawa 634 (Нажмите на картинке, для увеличения) 1— главная лампа фары (6 В, 35+35 Вт); 2— лампа стояночного света (6 В, 4 Вт); 3— лампа указателя поворота (6 В, 15 Вт); 4— лампа контроля работы генератора (6 В, 2 Вт); 5 — контрольная лампа дальнего света (6 В, 2 Вт); б — лампа освещения спидометра (6 В, 2 Вт); 7 — центральный переключатель; 8 — реле-прерыватель указателя поворота; 9 — звуковой сигнал; 10 — переключатель ближнего—дальнего света с кнопкой включения звукового сигнала; 11 — включатель указателя поворота; 12 — конденсаторы; 13 и 14 — контакты прерывателя зажигания левого и правого цилиндров; 15 и 16 — свечи зажигания; 17 — катушки зажигания; 18 — включатель стоп-сигнала; 19 — реле-регулятор напряжения; 20 — аккумуляторная батарея (6 В, 14 А-ч); 21 — генератор (6 В, 75 Вт); 22 — предохранитель (15 А); 23 — лампа стоп...

Переделка кроссового мотоцикла ЧЗ-250 в многодневный

Переделка кроссового CZ-250 в многодневный   Многодневные мотоциклетные соревнования — самый универсальный вид мотоспорта. Они требуют от гонщика отличной физической подготовки, мастерства кроссовика и шоссейника, а от машины — надежности, хороших ходовых качеств и выносливости. Недаром международные шестидневные соревнования называют мотоолимпиадой, подчеркивая тем самым их значимость. В 1972 году советская команда заняла на «шестидневке», проходившей в ЧССР, четвертое место. Это, конечно, успех: наши спортсмены, как и победители, не получили штрафных очков в основных соревнованиях (призеров выявили лишь специальные испытания). Но чтобы подняться на пьедестал почета, многое предстоит еще сделать.В нашей стране проводятся городские, республиканские и всесоюзные многодневки. Число участвующих в них спортсменов сравнительно невелико. Росту массовости, помимо организационных трудностей, препятствует отсутствие технически совершенных мотоциклов. К сож...

Установка генератора переменного тока Г421 на ИЖ-49 и ИЖ-350. Чертеж переходного фланца и измененная схема электрооборудования

Вместо постоянного переменный Мотоциклы ИЖ-49, как известно, давно сняты с производства. Но многие еще не хотят с ними расставаться, потому что эти надежные неприхотливые машины хорошо приспособлены к тяжелым условиям эксплуатации. Серьезные трудности создает, пожалуй, лишь система электрооборудования постоянного тока, включающая несколько сложных приборов. требующих особого ухода.Я упростил эту систему, переведя ее на переменный ток по образцу мотоцикла «Восход», то есть использовал его электрическую схему, генератор Г-421 и катушку Б-300.Единственная сложность переделки заключается в установке генератора. Для него надо выточить показанный на рисунке фланец-переходник из любой стали. который винтами М6—15 через отверстия диаметром 6,5 мм крепим на правой половине картера вместо прежнего генератора. На правую полуось коленчатого вала ставим ротор генератора и приворачиваем его укороченным на 15 мм старым болтом. Затем устанавливаем поршень так. чтобы он на 4 мм н...

Проверьте головку и патрубок. После ремонта двигателя на ИЖ Юпитер из-под головки цилиндра просачиваются газы

Проверьте головку и патрубок  Я знаю, некоторые владельцы мотоциклов «ИЖ-Юпитер» отмечают, что после ремонта двигателя из-под головки цилиндра просачиваются газы и в результате падает мощность. Жалоба справедливая. Между головкой и цилиндром не предусмотрена уплотняющая прокладка, поэтому у их стыковочных плоскостей должны быть плотно прилегающие поверхности. По разным причинам (неравномерная затяжка головки, неаккуратное обращение и др.) это условие нарушается, и тогда происходит прорыв газов по стыку.  Чтобы восстановить герметичность соединения, следует притереть поверхности. Для этого требуется несложное приспособление. показанное на рисунке. Оно обеспечивает центрирование головки (на цилиндре нет соответствующего буртика).Приспособление сделано из двух деревянных планок, собранных крестом. Оно плотно вставляется в цилиндр так. что верхняя закругленная часть выступает на 7 мм. На плоскость цилиндра наносим притирочную пасту (абразивный порошок, разве...
