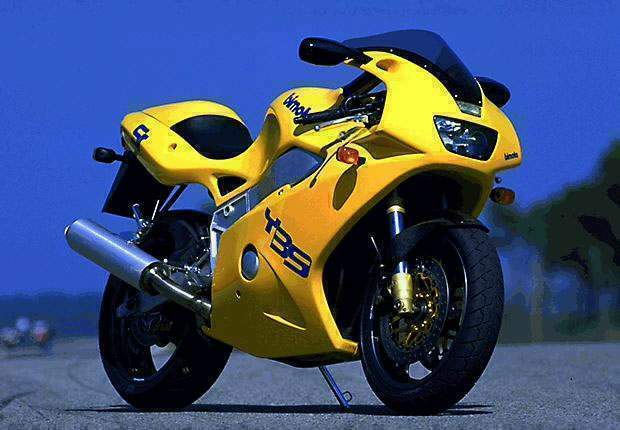

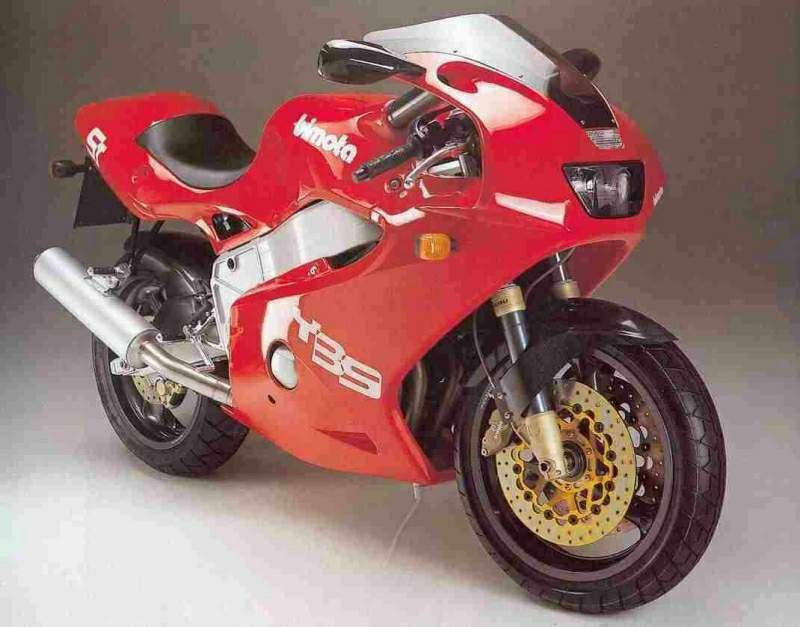

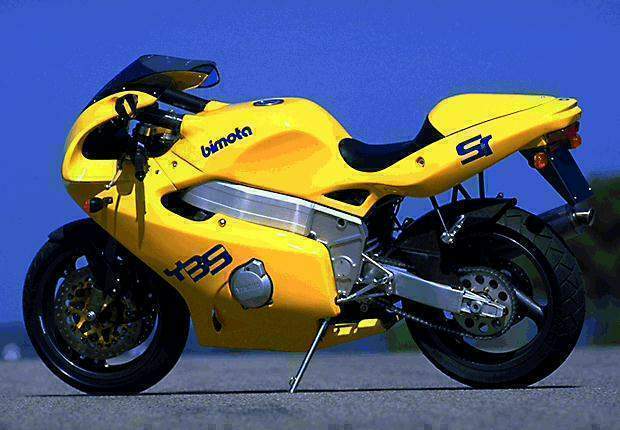

Мотоцикл Bimota YB9SR 1994 обзор

Бесконтактная система зажигания и дополнительные приборы контроля двигателя Jawa 638

Как укоротить кожух цепи на Ява 634 для предотвращения быстрого износа (перетирания)

   В мартовском номере журнала за 1975 год в материале о редакционном тесте мотоцикла Ява 634 отмечалось. что при изгибе защитные кожухи цепи из-за большей, чем нужно, длины быстро перетираются. Рис. 1. Так укорачивается чехол. Пунктирной линией показана удаляемая часть. Чтобы избежать этой неприятности, следует заранее укоротить чехлы, как показано на рис. 1. Для этого сначала намечаем на переднем конце чехла линию. отстоящую от края на 16—17 мм. и острым ножом разрезаем по ней чехол. Снимаем обе части с кожуха, обильно смазываем цепь графитовой смазкой и надеваем чехол так. чтобы его внутренняя канавка села на буртик кожуха. Сверху закрепляем чехол хомутом, сделанным согласно рис. 2. Рис. 2. Хомут. Если в чехлах из-за касания цепи уже образовались отверстия, то их можно заклеить резиной при помощи клея №88 или БФ-2. Л. ГЕРАСИМОВ 332440,Запорожская область, г. Бердянск,ул. Восстания. 14. кв. 28 1975N10P19

Рекомендации владельцам тяжелых мотоциклов

Я делаю так ...   Автор предлагаемого материала — инженер С. НАУМОВ из г. Ирбита, опытный мототурист, неоднократно участвовавший в дальних и сложных испытательных и туристских походах на мотоциклах «Урал». Его рекомендации, подсказавшее и проверенные опытом, без сомнения, пригодятся всем владельцам тяжелых мотоциклов. А может быть и не только им. Для удобства изложения я разделил свои предложения по темам. И начну с электрооборудования. Чтобы облегчить установку двух последовательно соединенных аккумуляторных батарей ЗМТ-6, нужно от старой мотоциклетной камеры отрезать кольцо шириной 30 мм и надеть сразу на две банки. А лучше — два таких кольца, расположив их в верхней и нижней части банок.   Рис. 1. Соединение клемм двух батарей пластиной, установка резиновое кольца шириной 30 мм.  Советую соединить клеммы « +» одной батареи и «—» другой пластиной из нержавеющей стали или луженой меди (рис. 1), а выводы, с которых ...

Какие подшипники и сальники применяются на мотоциклах ИЖ-Планета и ИЖ-Юпитер

 Читатель А. Устинов из Кемерова спрашивает, какие подшипники и сальники применяются на мотоциклах «ИЖ — Планета» и «ИЖ — Юпитер», и просит сообщить их номера.Коленчатый вал мотоцикла «Планета» (всех моделей) опирается на два роликовых подшипника 2505К и на один шариковый подшипник 304 (слева). Его цапфы уплотняются сальником, имеющим обозначение ИЖ-49 сб. 1-30-1 с крышкой (справа) и сальником ИЖ-49 сб. 1-40-3 (слева).Коленчатый вал «Юпитера» (тоже всех моделей) устанавливается на трех шарикоподшипниках 205 и на шарикоподшипниках 304 (слева). Сальники такие: правый — ИЖ-49 сб 1-30-3 с крышкой, левый — ИЖ-Ю сб. 1-50 и по одному сальнику ИЖ-Ю сб. 1-14-1 в каждой из двух крышек кривошипных камер.Вторичный вал коробки передач и у о Планеты» и у «Юпитера» опирается на роликоподшипник 192906 К1М и уплотняется сальником ИЖ-49 сб. 1-28-1.Первичный вал у всех мотоциклов слева опирается на шарикоподшип...

Двигатели мотоциклов ИЖ Планета - 3 / Юпитер - 3

Моторы новых ИЖей Отвечая на многочисленные письма читателей, интересующихся более подробными сведениями о новых ижевских мотоциклах «Юпитер-З» и «Планета-3» («За рулем», 1970, N 4), работники Ижевского завода Л. КИСЕЛЕВ и Н. ЗАРОЖЕВСКИЙ рассказывают сегодня о двигателях этих машин и способах увеличения мощности прежних моделей. Рис. 1. Новые двигатели ИЖ: «Юпитер-3» (слева) и «Планета-3» (справа). На первый взгляд их можно отличить по измененной левой крышке картера (ИЖ-Планета 3) и «косому» расположению ребер на головке (ИЖ-Юпитер 3). При конструировании новых, более мощных моторов для мотоциклов ИЖ Юпитер З и ИЖ Планета З мы стремились обеспечить максимально возможную взаимозаменяемость их узлов и деталей не только между собой, но и с прежними моделями. Поэтому за основу были взяты выпускавшиеся в последнее время двигатели ИЖ-П2, которые располагали возможностями форсировки. В результате больших конструктор...
