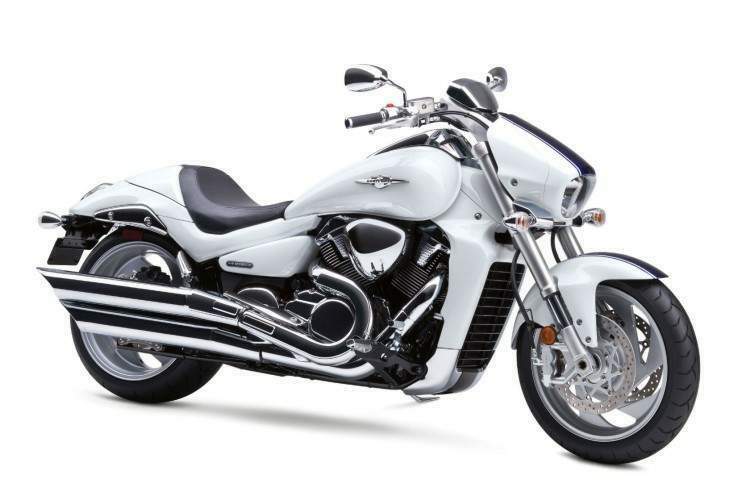

Мотоцикл Suzuki Boulevard M109R  Limited Edition 2009 обзор

Как укоротить кожух цепи на Ява 634 для предотвращения быстрого износа (перетирания)

   В мартовском номере журнала за 1975 год в материале о редакционном тесте мотоцикла Ява 634 отмечалось. что при изгибе защитные кожухи цепи из-за большей, чем нужно, длины быстро перетираются. Рис. 1. Так укорачивается чехол. Пунктирной линией показана удаляемая часть. Чтобы избежать этой неприятности, следует заранее укоротить чехлы, как показано на рис. 1. Для этого сначала намечаем на переднем конце чехла линию. отстоящую от края на 16—17 мм. и острым ножом разрезаем по ней чехол. Снимаем обе части с кожуха, обильно смазываем цепь графитовой смазкой и надеваем чехол так. чтобы его внутренняя канавка села на буртик кожуха. Сверху закрепляем чехол хомутом, сделанным согласно рис. 2. Рис. 2. Хомут. Если в чехлах из-за касания цепи уже образовались отверстия, то их можно заклеить резиной при помощи клея №88 или БФ-2. Л. ГЕРАСИМОВ 332440,Запорожская область, г. Бердянск,ул. Восстания. 14. кв. 28 1975N10P19

Ява 680 Триал ( 250 кубов )

Jawa-680 250 кубов для триала   Среди поклонников мотоциклетного спорта все больше становится людей, увлекающихся триалом. Соответственно растет доля машин для триала в мировом производстве спортивных мотоциклов. Сейчас их делают такие заводы, как итальянские «Априлиа», «Бета», «Гарелли», японский «Хонда», «Симсон» — в ГДР, ЧЗ и ЯВА — в Чехословакии. Один из крупнейших производителей спортивных мотоциклов, итальянская фирма «Фантик», выпускает ежегодно 5000 машин, специально сконструированных для подобных соревнований. В масштабах Западной Европы это довольно внушительная цифра. ЯВА-680 — специальный мотоцикл модели 1987 года. Мотор рабочим объемом 246 см3 с диаметром цилиндра 70 мм и ходом поршня 64 мм — дальнейшая модификация двигателя ЯВА-125. При его создании преследовалась цель обеспечить минимальные внешние размеры и массу. Цилиндр — из сплава легких металлов, смесь в нем р...

Энергоснабжение Явы

Разъем в фаре Явы. Установка разъёма в фару старушки

 Сравнительно часто приходится снимать верхний кожух фары для смены масла в амортизаторах передней вилки, при подтягивании гаек колонки руля, для смазки подшипников рулевой колонки и т. д. При этом легко повредить провода, идущие к замку зажигания, да и работать при висящем на проводах кожухе неудобно. А если у мотоцикла «спортивный» руль, кожух снимать вообще очень трудно — мешает поперечная распорка.Для удобства можно сделать электрические соединения с верхним кожухом через штепсельный разъем, например, типа РША-14 или РША-20. Эти детали продаются в магазинах радиотоваров.Провода, идущие к верхнему кожуху фары, последовательно по одному отсоединяют от центрального переключателя (два — от лампочек спидометра) и припаивают к контактам гнездовой части разъема. При этом записывают номера контактов и адреса проводов от обеих частей разъема. Затем к вилочной части разъема припаивают провода сечением не меньше 1,5 мм2 и соединяют их с контактами центрального пер...

Игольчатый подшипник и демонтаж поршня на Ява 634 и ЧЗ 472

Внимание: игольчатый подшипник Многие чехословацкие мотоциклы Jawa-350 и CZ-350, поступившие к нам в последние годы, прошли к настоящему времени 30—50 тысяч километров. После такого пробега, естественно, нередко возникает необходимость в замене изношенных деталей цилиндро-поршневой группы и кривошипно-шатунного механизма. Эта работа, как показывает редакционная почта, вызывает затруднения у некоторых владельцев машин, поскольку новый двигатель конструктивно несколько отличается от предшественников, достаточно хорошо изученных мотолюбителями. В помощь им публикуем статью, рассказывающую об особенностях его конструкции и, в частности, о демонтаже поршня. Двигатель, применяемый на всех моделях мотоциклов ЯВА-350 типа «634» и ЧЗ-350 типа «472», в отличие от выпускавшихся ранее, имеет игольчатый подшипник в верхней головке шатуна, где прежде стояла бронзовая втулка. Он представляет собой стальное кольцо (рис. 1) внутренним диаметром 20 мм, запрессованное в...
