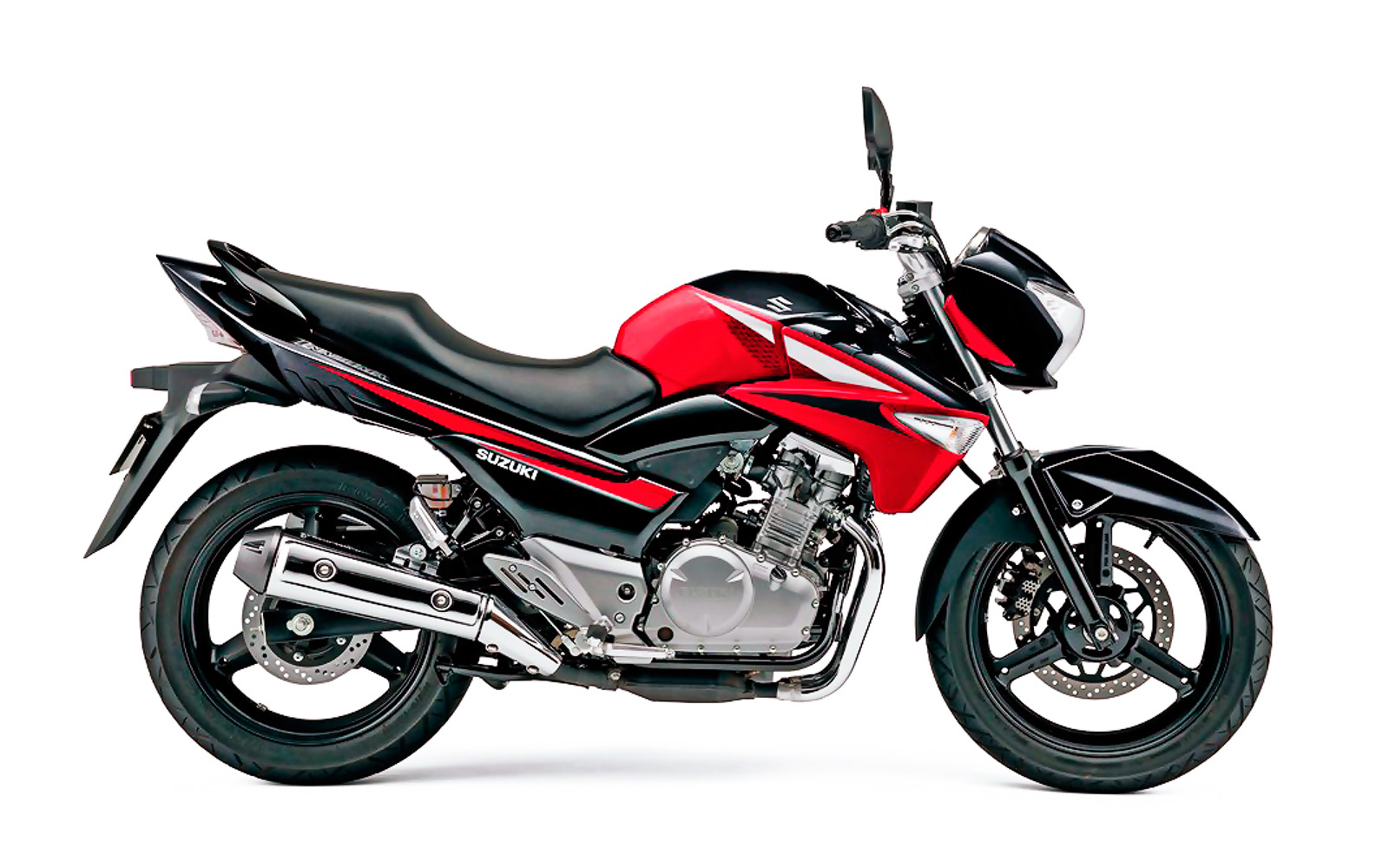

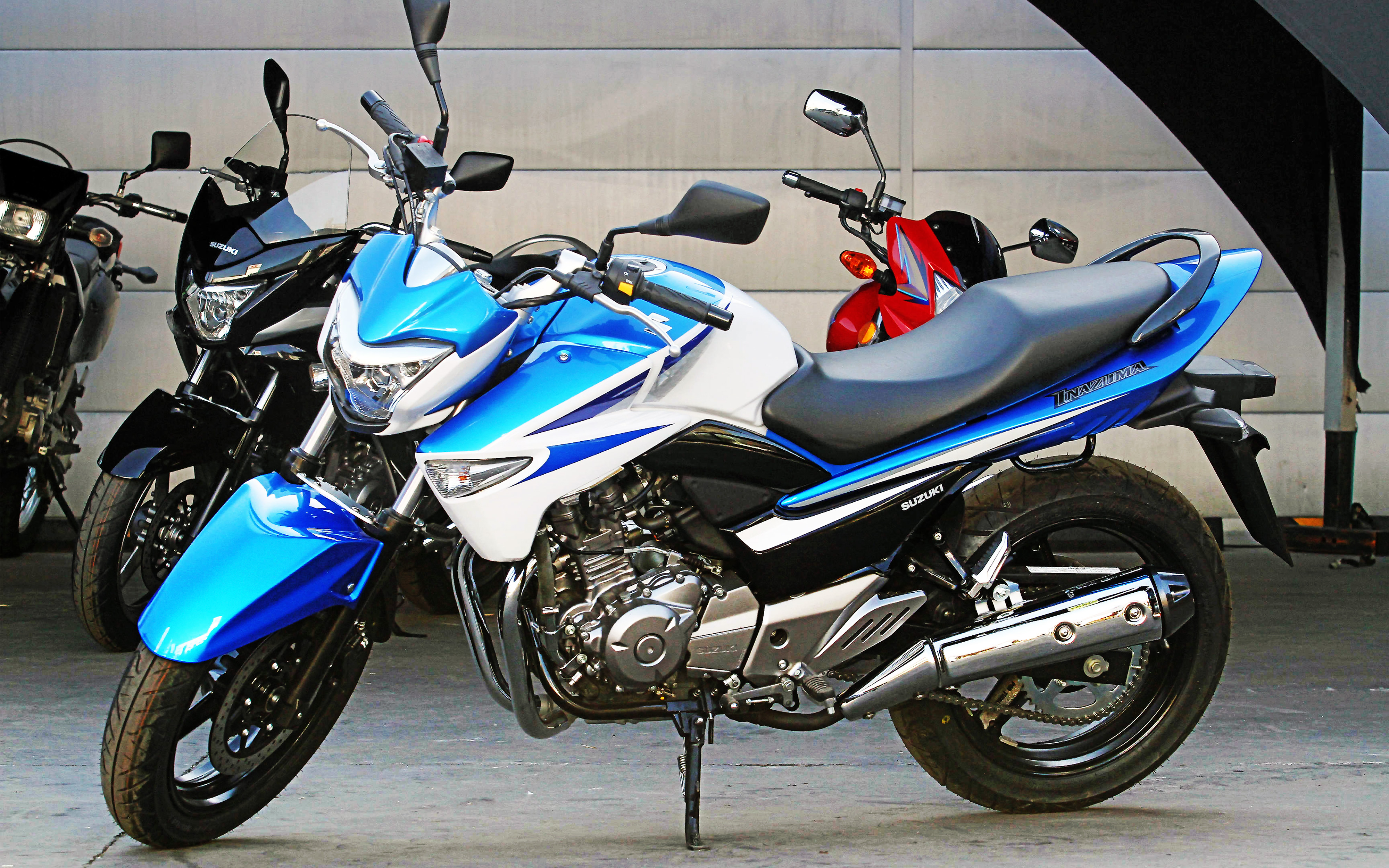

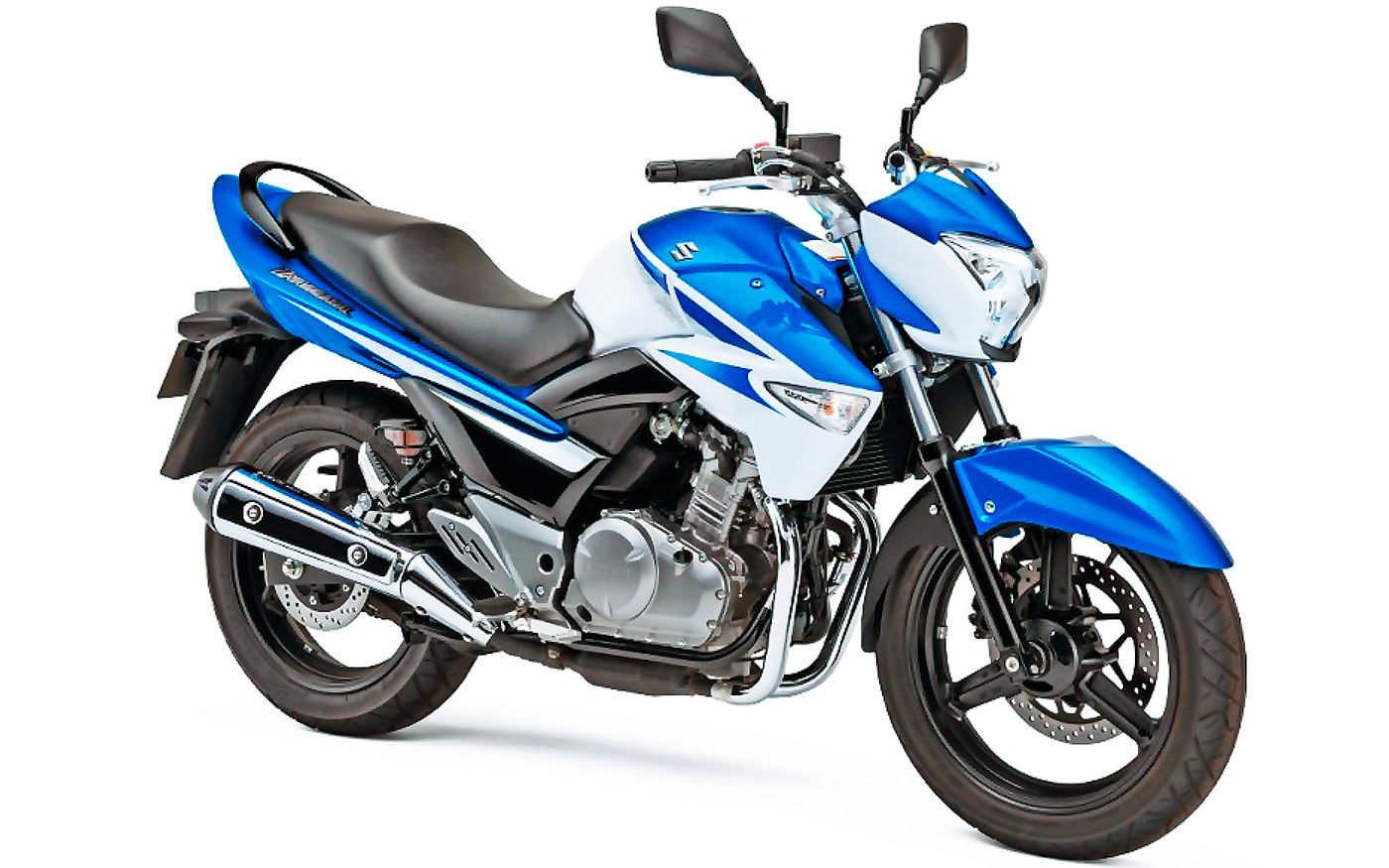

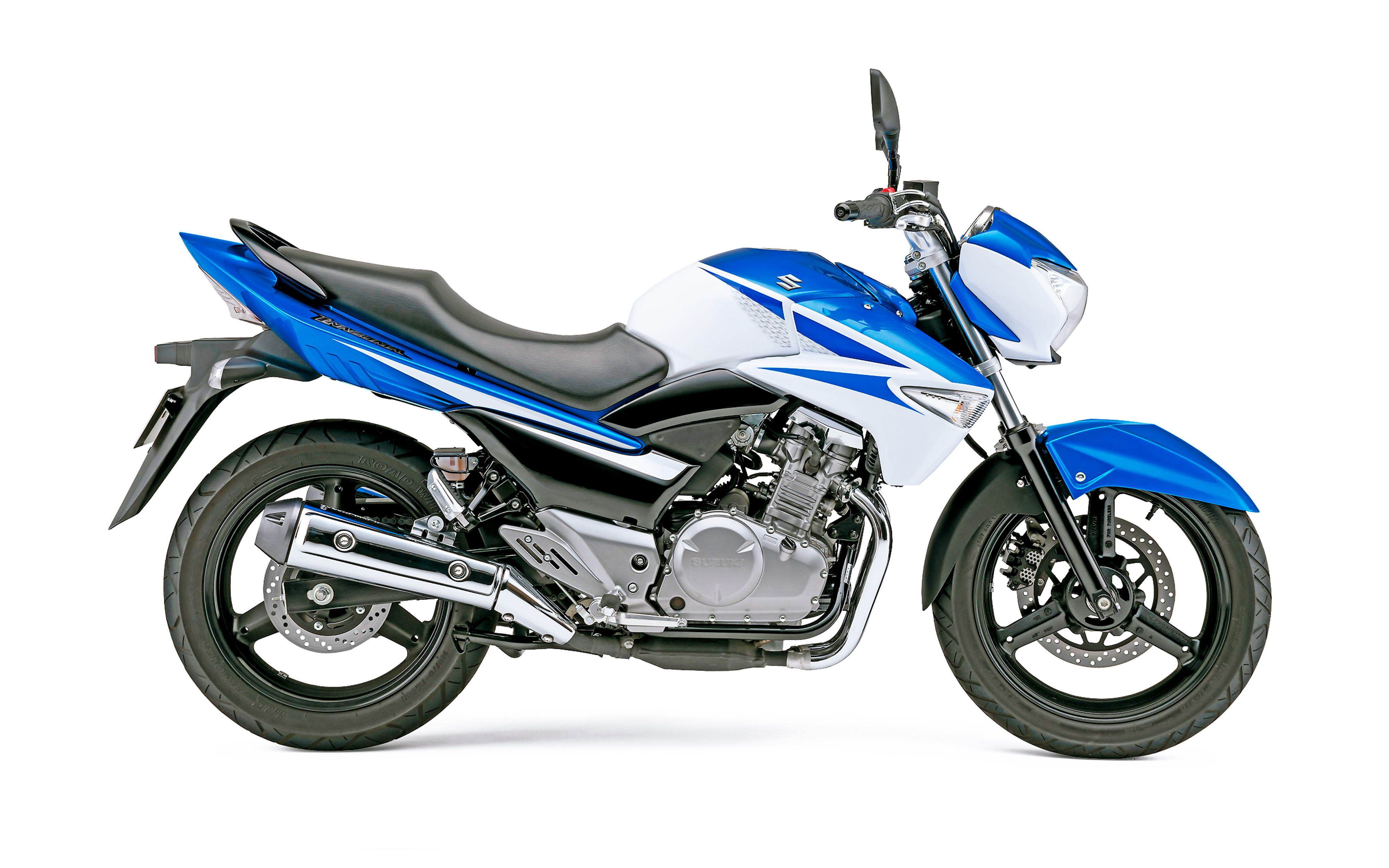

Мотоцикл Suzuki GW 250 Z Inazuma 2015 обзор

Бесконтактная система зажигания и дополнительные приборы контроля двигателя Jawa 638

ИЖ Планета Спорт. Схема реле указалетей поворота ИЖ РП-2С

Схема ИЖ РП-2С «Просим опубликовать схему реле указателей поворота, применяемую на мотоцикле ИЖ Планета-спорт, поскольку ее нет в инструкции». С таким пожеланием обратились в редакцию мотолюбители В. Верещако из Донецкой области, К. Николаев из Перми и другие. Представляем схему реле ИЖ РП-2С (рис. 1) и для справок — цоколевку транзисторов (рис. 2). Рис. 1. Электрическая схема реле ИЖ РП-2С: резисторы R1 — R7 типа ВС; R8, R9 — типа МЛТ; конденсаторы С1 и С2 типа К50-3; величины напряжений могут отличаться от указанных на схеме на ±20%; R4 — подбирают при регулировании; приборы, обведенные пунктиром, установлены на мотоцикле.  Рис. 2. Цоколевка транзисторов: 1 — ГТ403В, 2 — КТ315Б, 3 — П216Б; Б — база; К — коллектор; Э — эмиттер.  1979N03P31

Урал М-67. Схема электрооборудования

  Рис. Схема электрооборудования мотоцикла Урал М-671 — фонарь левого указателя поворота 2 — лампа А12-21; 3 — фара;- 4 — лампа А12-4 габаритного и стояночного света; 5 — лампа А12-45-40 дальнего и ближнего света; 6 — фонарь правого указателя поворота (на мотоцикле с коляской не подключен): 7 — спидометр; 8 — лампа А12-1 освещения спидометра; 9 — фонарь контрольной лампы указателей поворота; 10 — фонарь контрольной лампы аварийного давления масла; 11 — фонарь контрольной лампы дальнего света; 12 — фонарь контрольной лампы генератора; 13 — фонарь контрольной лампы датчика нейтрали; 14 — панель приборов; 15 — центральный переключатель; 16 — переключатель указателей поворота; 17 - прерыватель указателей поворота; 18 — пробка контакта; 19 — датчик аварийного давления масла; 20 — переключатель света; 21 — передний фонарь коляски 22 — лампа А12-21 габаритног...

Установка генератора Г424 на двигатели К750, К750М, К750М-01, М-72

Новый генератор на старые машины    При капитальном ремонте двигателя тяжелых мотоциклов с 6-вольтовым электрооборудованием или б случаях, когда выходит из строя "родной" генератор Г414, у владельца машины возникает естественное желание применить более совершенный и мощный 12-вольтовый Г424. С ним надежнее работает электро-оборудование, выше световые характеристики приборов, можно использовать широко распространенные автомобильные лампы. Поскольку по посадочному месту эти генераторы невзаимозаменяемы, совет об установке Г424 на двигатель К750М-01, опубликованный в октябрьском номере журнала за прошлый год, вызвал интерес читателей и просьбу рассказать подробнее, как это сделать на мотоциклах других марок и моделей.Предоставляем слово специалисту по ремонту тяжелых мотоциклов инженеру А. СМИРНОВУ, которого редакция познакомила с предложениями читателей на эту тему.Прежде всего должен напомнить, что переделка электрооборудования не ограничивается установкой новог...

Мотоцикл Восход 3М

По восходящей от 3 к 3М     Ковровский завод имени В. А. Дегтярева с 1983 года перешел на выпуск модернизированного мотоцикла «Восход— ЗМ». Изменения, направленные на повышение безопасности, надежности и долговечности машины, в том или ином объеме затронули практически все узлы и системы. Покажем важнейшие отличия новой машины от «Восхода — 3» («За рулем», 1979, N11). ДВИГАТЕЛЬ. В верхней головке шатуна установлен игольчатый подшипник, горловина цилиндра на картере имеет теперь ребра с увеличенной поверхностью охлаждения. Тем самым улучшены условия работы деталей, повышен моторесурс. В результате срок гарантии на мотоцикл увеличен с 18 до 20 месяцев. ЭЛЕКТРООБОРУДОВАНИЕ. На «Восходе — ЗМ» напряжение 12 В. Это позволило облегчить пуск двигателя, применить световые приборы с улучшенными характеристиками, отвечающие требованиям пассивной и активной безопасности: фару ФГ-137Б с рассеивателем типа «европейски...
