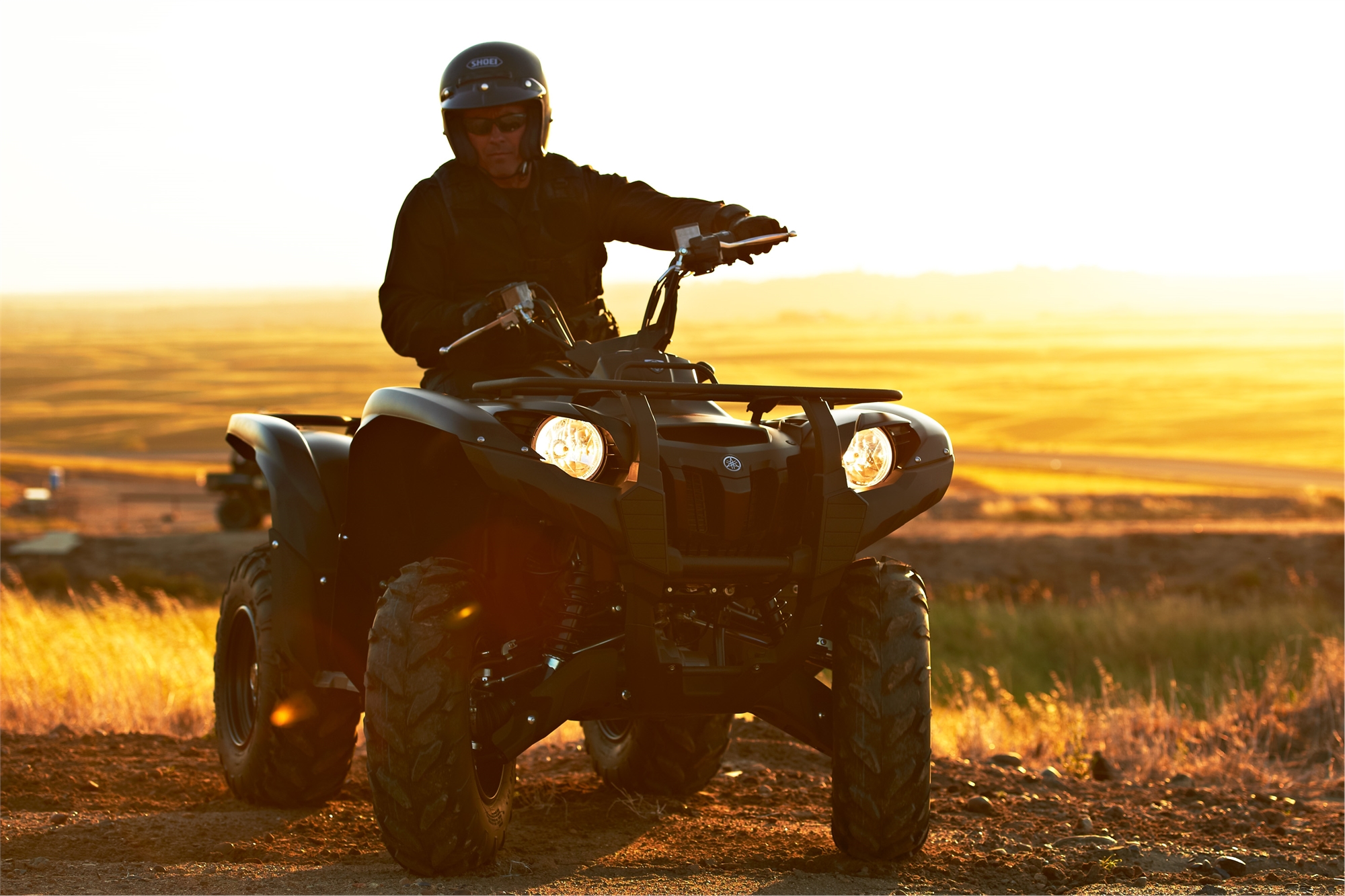

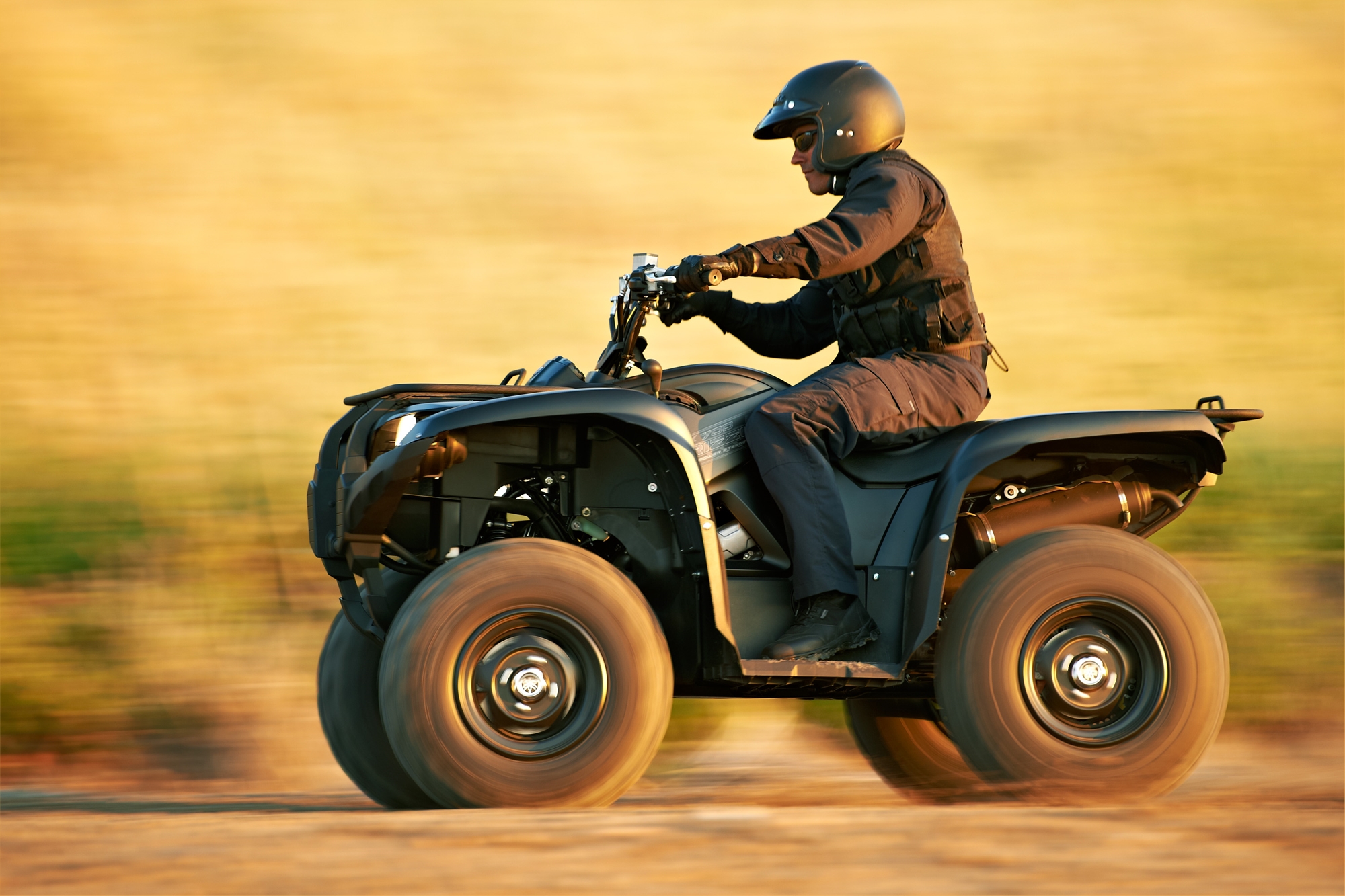

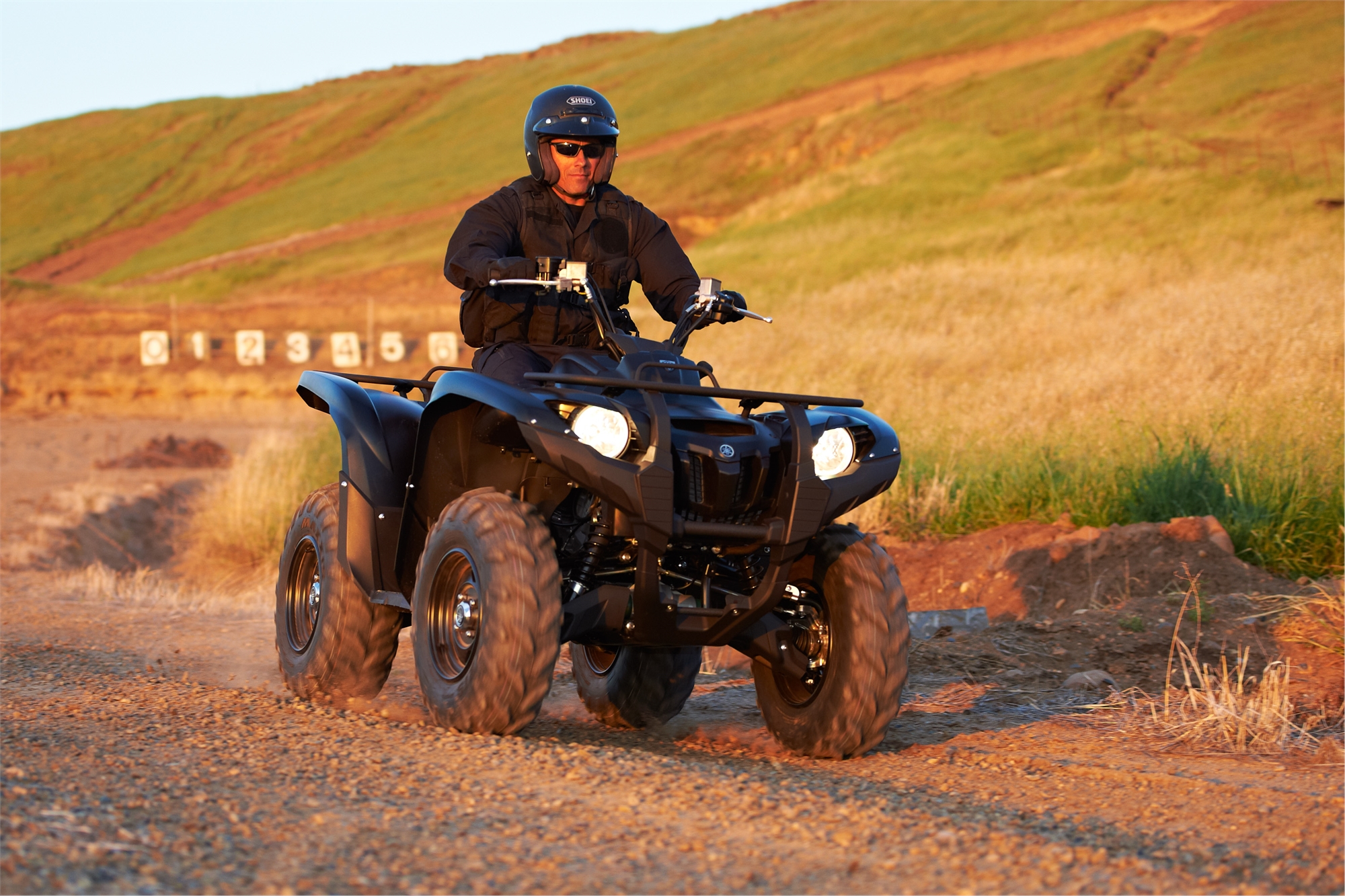

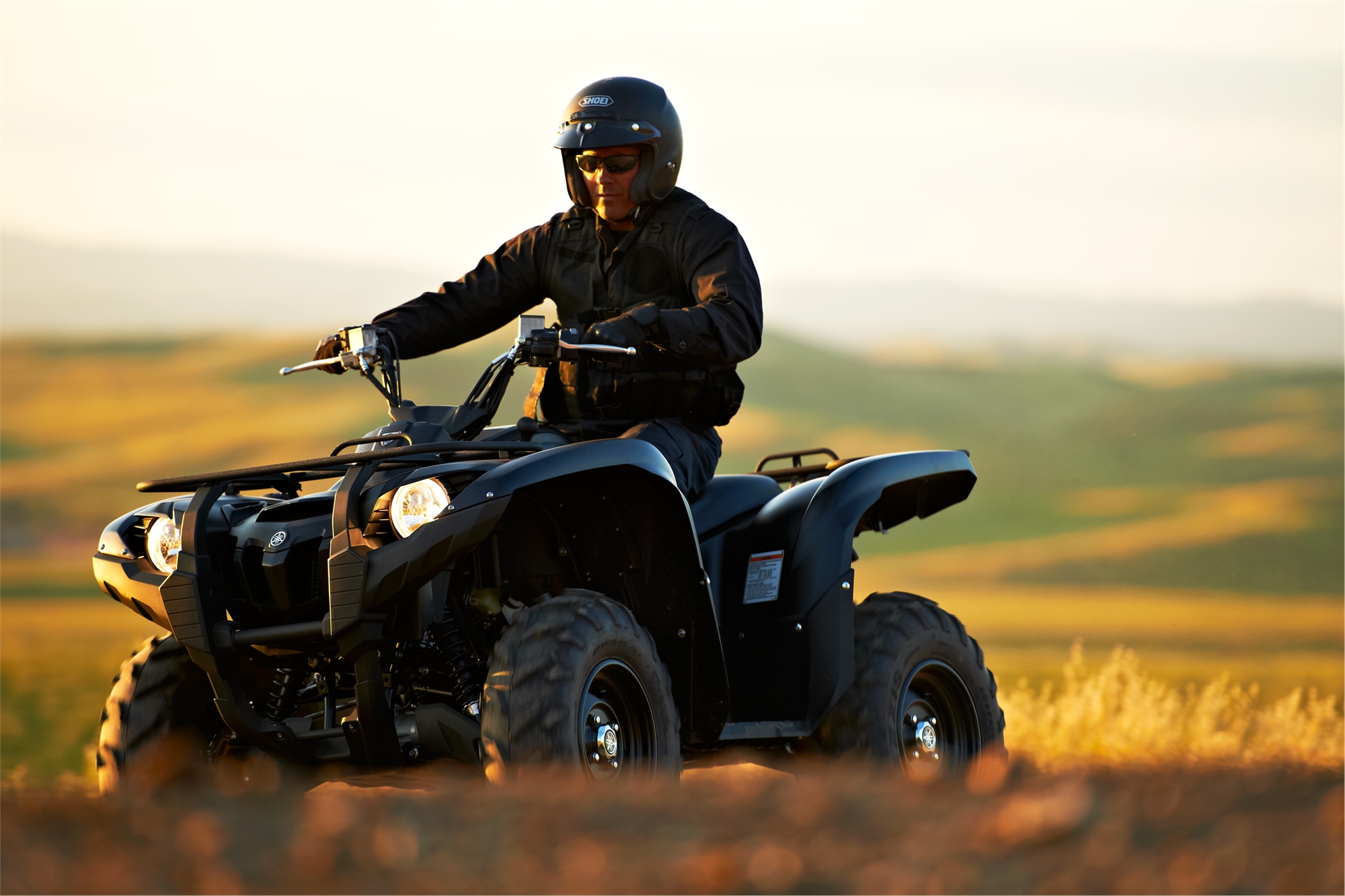

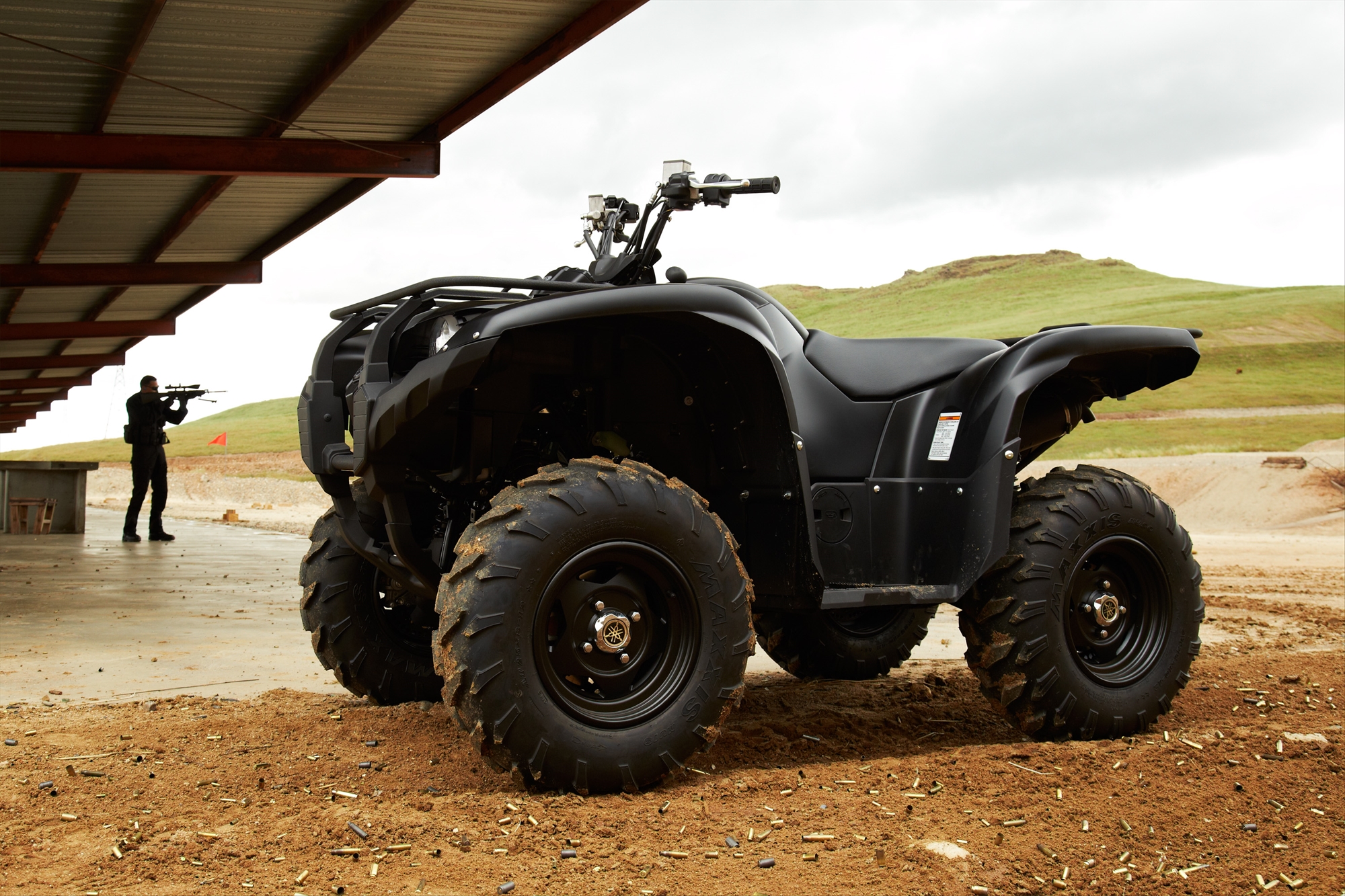

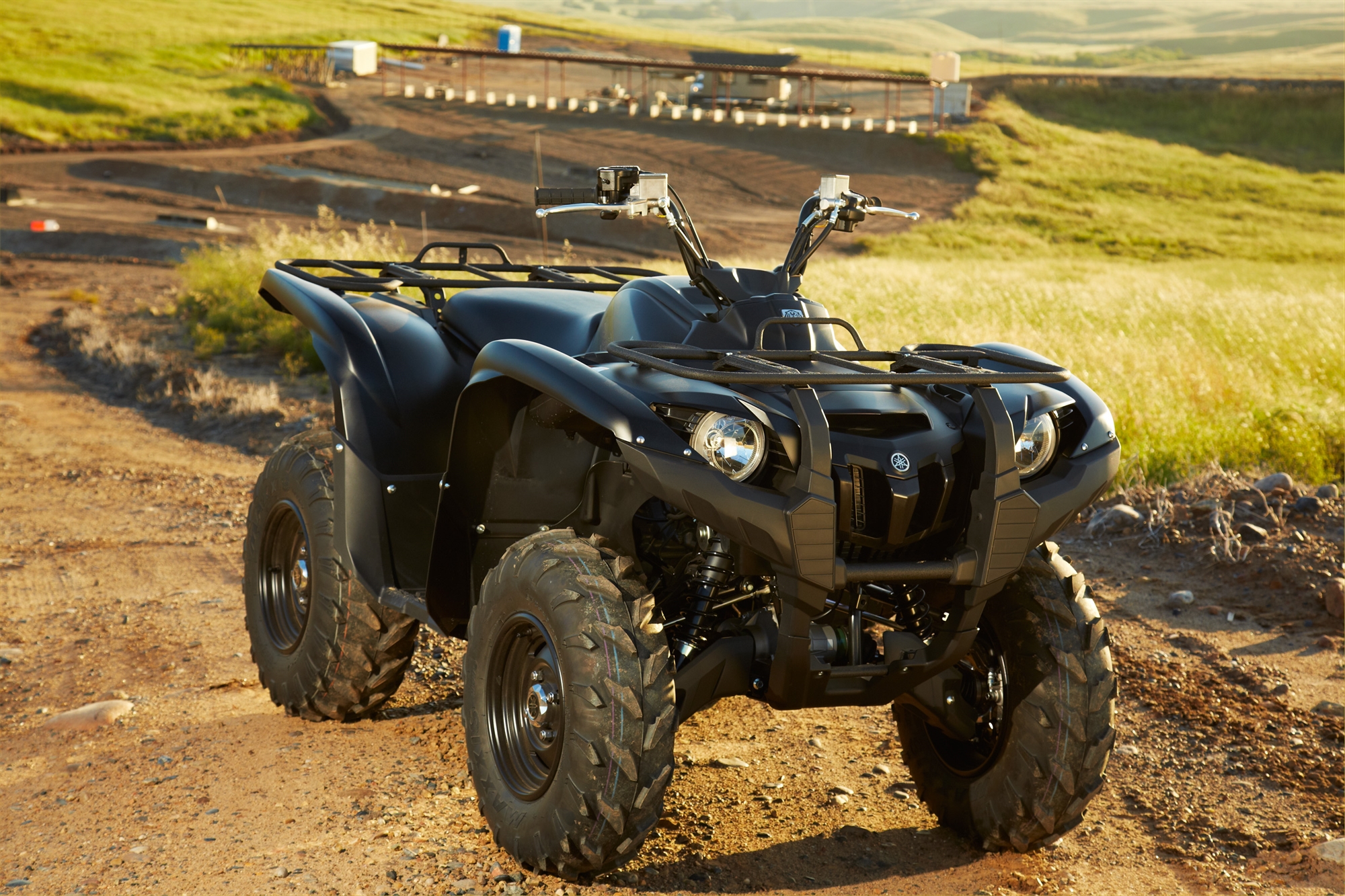

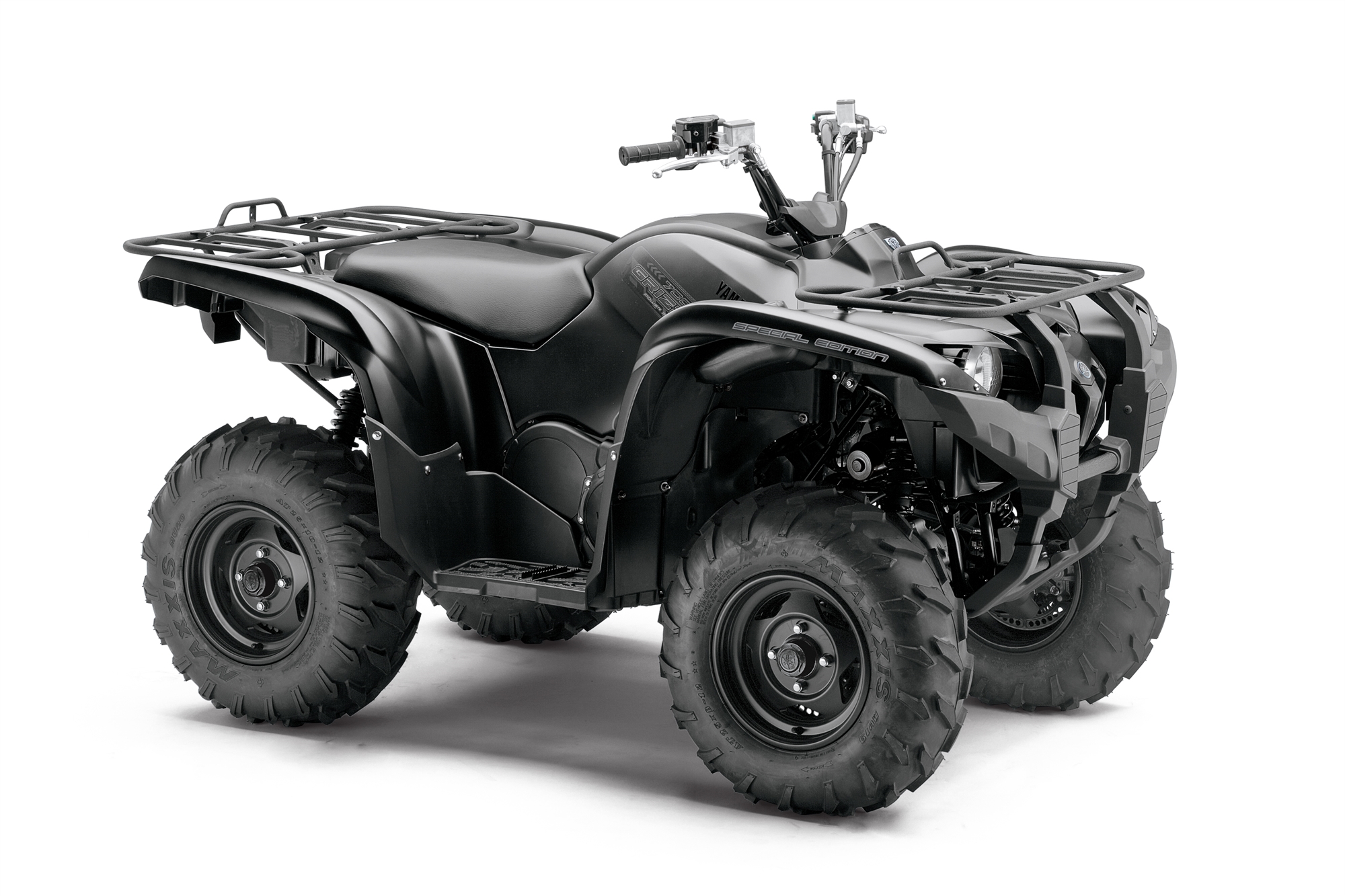

Мотоцикл Yamaha GRIZZLY 700 FI AUTO 4X4 EPS SPECIAL EDITION 2013 Фото, Характеристики, Обзор, Сравнение на БАЗАМОТО

Ремонт рычагов выключения сцепления и привода тормоза переднего колеса

У мотоциклов Ява, случается, отламывается упор на рычагах выключения сцепления и привода тормоза переднего колеса, из-за чего их приходится заменять. Поскольку купить новые нелегко, предлагаю испытанный способ ремонта. В рычаге прорезаю паз, как показано на рис. 1, при помощи ножовки и напильника. Затем из стали толщиной 4 мм вырезаю упор 1 (рис. 2) и подгоняю его точно по пазу. Закрепляю упор винтом 2 с потайной головкой. Чтобы винт не выворачивался, закерниваю его головку и стержень в нескольких точках.Рис. 1. Паз в рычаге. Рис. 2. Установка упора: 1 — упор; 2 — винт МЗ. Л. БАВТРИМОВИЧ 223035, Минская область, ст. Ратомка, пер. Привокзальный, 5 1979N06P33

Как легче снять цилиндры на Яве. Защитные прокладки на шпильки

Защитные прокладки на шпильки После длительной эксплуатации мотоцикла ЯВА, особенно в сельской местности, бывает трудно снять цилиндры: пыль и песок, смешиваясь с маслом, плотно забивают отверстия под шпильки. К тому же при разборке часть этой грязи попадает в картер, как ни стараешься его закрыть. Прокладка под головку Я избавился от этой неприятности следующим образом. Из сырой резины толщиной около 2 мм вырезал шесть прокладок (согласно рисунку) и надел их на шпильки до установки головки. При работе двигателя от нагрева они вулканизуются и надежно закрывают отверстия от пыли. Уже несколько лет я успешно применяю этот способ. В. КОРОТЧИКОВ Гомельская область, г. Озераны 1989N07P33

ИЖ Планета Спорт. Схема реле указалетей поворота ИЖ РП-2С

Схема ИЖ РП-2С «Просим опубликовать схему реле указателей поворота, применяемую на мотоцикле ИЖ Планета-спорт, поскольку ее нет в инструкции». С таким пожеланием обратились в редакцию мотолюбители В. Верещако из Донецкой области, К. Николаев из Перми и другие. Представляем схему реле ИЖ РП-2С (рис. 1) и для справок — цоколевку транзисторов (рис. 2). Рис. 1. Электрическая схема реле ИЖ РП-2С: резисторы R1 — R7 типа ВС; R8, R9 — типа МЛТ; конденсаторы С1 и С2 типа К50-3; величины напряжений могут отличаться от указанных на схеме на ±20%; R4 — подбирают при регулировании; приборы, обведенные пунктиром, установлены на мотоцикле. Рис. 2. Цоколевка транзисторов: 1 — ГТ403В, 2 — КТ315Б, 3 — П216Б; Б — база; К — коллектор; Э — эмиттер. 1979N03P31

Испытания опытного образца мотоцикла К-750М

Путь на конвейер Из № 10 журнала читатели уже знают, что наши специальные корреспонденты Р. Данелян и В. Егоров на новом унифицированном мотоцикле К-750М совершили трехнедельный испытательный пробег по дорогам России и Украины протяженностью свыше 3700 километров. О результатах этого пробега рассказывают они в публикуемом репортаже.Еще задолго до отъезда мы целиком были захвачены мыслью о предстоящем пробеге. Часами просиживали над атласом автомобильных дорог, выбирая маршрут, знакомились с отдельными его участками по дорожным справочникам, рассказам бывалых испытателей. «Пробег, — сказал начальник Центрального конструкторского бюро мотоциклостроения В. Рогожин, передавая нам экспериментальную машину, — должен пройти на высоком техническом уровне. Надо тщательно вести записи, анализировать их. Ваше заключение мы пошлем на заводы». Речь шла о двух мотозаводах — киевском и ирбитском. И сознание того, что мы являемся по существу полпредами не только ...

Спортивный мотоцикл Ковровец-250 СК

Новый спортивный мотоцикл Ковровец-250 СК 1964 На кроссовых трассах появился новый спортивный мотоцикл класса 250 см3 — «Ковровец-250 СК». Опытные образцы этих машин были изготовлены раньше и прошли серьезные испытания на различных соревнованиях, в частности на отдельных этапах чемпионата мира 1963 года. Вот основные технические данные нового мотоцикла: габаритная длина — 1950 мм, ширина по рулю — 790 мм, высота — 1065 мм, высота по седлу — 830 мм, база — 1360—1390 мм, дорожный просвет 205 мм, ход передней вилки — 150 мм, ход задних подвесок — 90 мм. На «Ковровце-250 СК» установлен одноцилиндровый двухтактный двигатель воздушного охлаждения. Диаметр цилиндра и ход поршня — 68 мм; рабочий объем — 247,3 см3; максимальное число оборотов, развиваемое коленчатым валом, — 5500 об/мин. Мощность двигателя превышает 20 л. с. Цилиндр с одним выхлопным патрубком отлит из специального чу...
