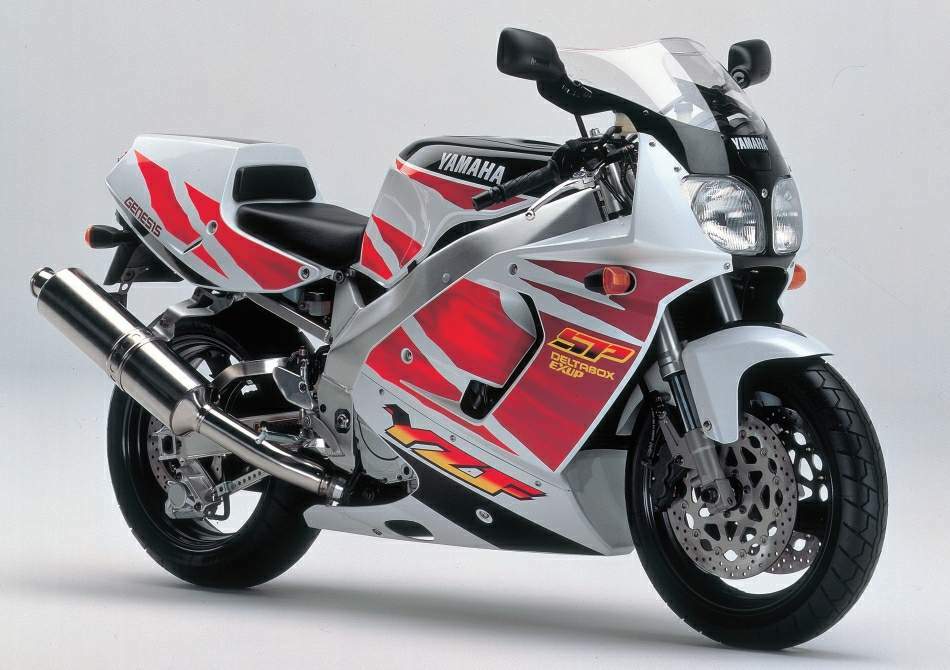

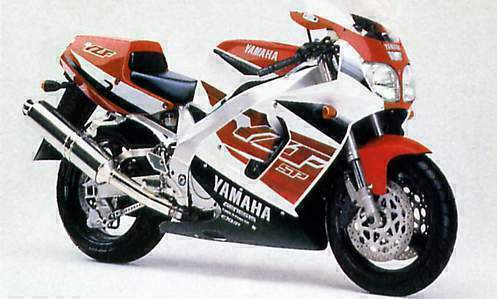

Мотоцикл Yamaha YZF 750SP 1995 обзор

Энергоснабжение Явы

Надежная фиксация крышки инструментального ящика на мотоцикле CZ

Надежный запор У мотоциклов CZ инструментальные ящики запираются винтом (см. рисунок), который во время движения иногда отворачивается (этот недостаток отмечен в редакционном тесте — «За рулем», 1981 №1). Чтобы избавиться от него, я переделал фиксатор. С винта 3 удалил резьбу и просверлил насквозь отверстие в кронштейне 4 крышки. На винт надел подходящие шайбы 5 и пружину 6, ограничив ее ход шплинтом 7, для которого в винте просверлил отверстие. Фиксация крышки инструментального ящика: а — до переделки; б — после переделки; 1 — крышка ящика; 2 — корпус глушителя впуска; 3 — винт; 4 — кронштейн крышки; 5 — шайбы; б — пружина; 7 — шплинт. Теперь, чтобы открыть ящик, достаточно оттянуть винт за головку. За два года эксплуатации пружинный фиксатор доказал свои преимущества перед винтовым.В. ВАСИЛЬЕВ Донецкая область, г. Краматорск  1981N08P41

Мотоцикл ИЖ Юпитер 5К 01. Юпитер пятый и последний ?

Юпитер пятый и последний ?К началу зимы, когда я принялся за этот отчет, редакционный «Юпитер-5К-01» стал раскручивать шестнадцатую тысячу километров, Такой пробег еще не позволяет дать исчерпывающую информацию о достоинству и недостатках модели. Тем не менее впечатлений достаточно; специалисты утверждают, что для определения качества блюда не обязательно съедать его целиком. Будем следовать этому принципу.Начну с того, что, несмотря на радикально-красный цвет, никаких революционных изменений в «Юпитере-5» не заметил. По существу это все тот же, хорошо известный «ИЖ-Юпитер» более современного внешнего вида. Безусловно, движение к лучшему в нем есть, но лишь с целью «дотянуть» мотоцикл, в то время когда необходим качественный скачок. Изделие ковалось сугубо для внутреннего потребления, видно, что конкурировать с такими породистыми скакунами, как, например, БМВ, «Хонда» или «Ямаха», «Ижмаш» пока не планир...

Устранение дефекта самопроизвольно отворачивающихся винтов, крепящих диск сцепления на мотоцикле Урал

В мотоциклах «Урал» нередко самопроизвольно отворачиваются винты, крепящие диск сцепления, что вызывает резкий стук. «Руководство по эксплуатации» рекомендует для устранения дефекта снять коробку передач — значит, предварительно демонтировать колесо, главную передачу и кардан. Коробка передач: 1 — гайка крепления коробки; 2 — труба воздушного корректора; 3 — дополнительное отверстие, которое надо просверлить; 4 — заливная горловина; 5 — винт, крепящий диск сцепления; 6 — диск сцепления. Надобность в этой трудоемкой работе отпадает, если просверлить отверстие диаметром 22—24 мм в крышке коробки, как показано на рисунке. Ослабив крепление коробки (отвернув три гайки и один болт), отодвигаем ее от двигателя на 3—4 мм, чтобы не мешал отвернувшийся на сцеплении винт, который подводим к сверлению, нажимая на пусковую педаль. Через отверстие заворачиваем и надежно керним винт, а затем закрываем отверстие п...

Днепр МТ-10-36

Модернизированный мотоцикл Днепр Мотоцикл «Днепр» МТ10 —36. Внешне его можно отличить от прежних моделей по рычагам с шариками на концах, накидным гайкам на выпускных трубах, откидывающейся вверх — назад подножке для пассажира. В минувшем, 1976 году киевский мотоциклетный завод провел серьезную модернизацию выпускаемого им мотоцикла «Днепр» МТ10. Сначала была увеличена мощность двигателя — с 32 до 36 л. с. (см. «За рулем», 1976, № 10), а затем изменены некоторые узлы экипажной части. Это этап широкой программы совершенствования и повышения качества изготовления мотоцикла, намеченной на текущую пятилетку. Модернизированная модель получила обозначение МТ10—36.Основные направления проведенных работ были определены требованиями новых, более строгих ГОСТов в части повышения активной и пассивной безопасности мотоцикла и снижения внешнего шума. Рис. 1. Двухкулачковый тормоз переднего колеса: 1 — ведомый рычаг; 2 ...
