Cхема электрооборудования Ява 634

Электрооборудование Jawa 634

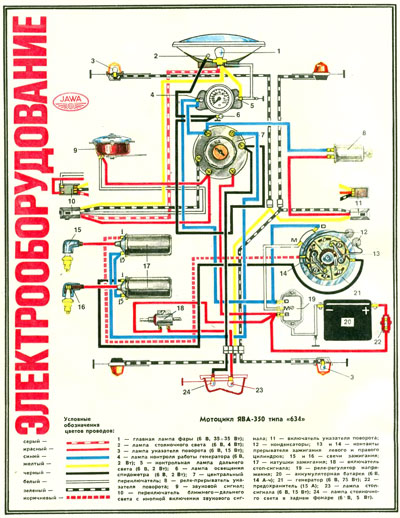

Схема электрооборудования Ява Jawa 634

(Нажмите на картинке, для увеличения)



1— главная лампа фары (6 В, 35+35 Вт); 2— лампа стояночного света (6 В, 4 Вт); 3— лампа указателя поворота (6 В, 15 Вт); 4— лампа контроля работы генератора (6 В, 2 Вт); 5 — контрольная лампа дальнего света (6 В, 2 Вт); б — лампа освещения спидометра (6 В, 2 Вт); 7 — центральный переключатель; 8 — реле-прерыватель указателя поворота; 9 — звуковой сигнал; 10 — переключатель ближнего—дальнего света с кнопкой включения звукового сигнала; 11 — включатель указателя поворота; 12 — конденсаторы; 13 и 14 — контакты прерывателя зажигания левого и правого цилиндров; 15 и 16 — свечи зажигания; 17 — катушки зажигания; 18 — включатель стоп-сигнала; 19 — реле-регулятор напряжения; 20 — аккумуляторная батарея (6 В, 14 А-ч); 21 — генератор (6 В, 75 Вт); 22 — предохранитель (15 А); 23 — лампа стоп-сигнала (6 В, 15 Вт); 24 — лампа стояночного света в заднем фонаре (6 В, 5 Вт).
