Цветная схема электрооборудования CZ 350 472

Электрооборудование CZ 472



Цветная схема электрооборудования ЧЗ CZ 350 472

(Нажмите на картинке, для увеличения)

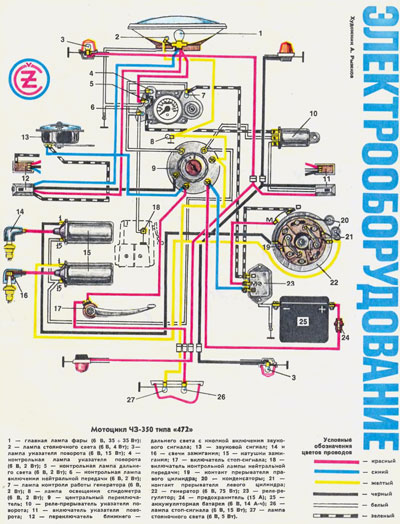

1— главная лампа фары (6 В, 35 + 35 Вт); 2— лампа стояночного света (6 В, 4 Вт); 3— лампа указателя поворота (6 В, 15 Вт); 4 — контрольная лампа указателя поворота (б В, 2 Вт); 5 — контрольная лампа дальнего света (6 В» 2 Вт); 6 — контрольная лампа включения нейтральной передачи (6 В, 2 Вт); 7 — лампа контроля работы генератора (6 В, 2 Вт); 8 — лампа освещения спидометра (в В, 2 Вт); 9 — центральный переключатель; 10 — реле-прерыватель указателя поворота; 11 — включатель указателя поворота; 12 — переключатель ближнего — дальнего света с кнопкой включения звукового сигнала; 13 — звуковой сигнал; 14 и 16 — свечи зажигания; 15 — катушки зажигания; 17 — включатель стоп-сигнала; 18 — включатель контрольной лампы нейтральной передачи; 19 — контакт прерывателя правого цилиндра; 20 — конденсаторы; 21 — контакт прерывателя левого цилиндра; 22 — генератор (в В, 75 Вт); 23 — реле-регулятор; 24 — предохранитель (15 А); 25 — аккумуляторная батарея (6 В, 14 А-ч); 26 — лампа стоп-сигнала (6 В, 15 Вт); 27 — лампа стояночного света (6 В, 5 Вт).





1979N07P21
