Устройство коробки передач мотоциклов Восход и Восход 2



По просьбе наших читателей, владельцев мотоциклов «Восход» В. Козловского из Перми, Н. Тутова из Орла и других публикуем статью, рассказывающую об устройстве коробки передач и механизма переключения, некоторых неисправностях и способах их устранения на мотоциклах «Восход» и «Восход-2».

Устройство

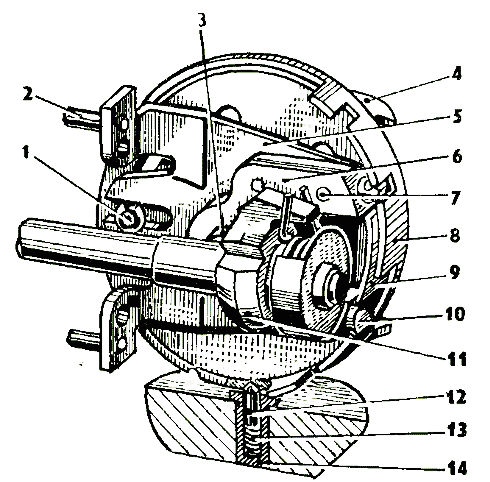

Рис. 1. Механизм переключения передач

Рис. 1. Механизм переключения передач: 1 — ось вилки; 2 — установочный штифт; 3 — ось корпуса собачек; 4 — вилка; 5 — основание механизма; 6 — корпус собачек; 7 — стопорный штифт; 8 — диск; 9 — утолитель собачек; 10 — собачка; 11 — поводок валика; 12 — корпус фиксатора; 13 — пружина; 14 — фиксатор.

Начнем с механизма переключения (рис. 1). Его основание 5 закреплено в левой половине картера посредством болтов и штифтов 2. На центральной оси 3 основания установлены корпус 6 собачек, диск 8 и вилки 4, передвигающие шестерни коробки.

Ход подпружиненных собачек 10 ограничен штифтом 7, проходящим сквозь корпус и вырез в собачке и рас-керненным с обоих концов. Таким же штифтом удерживается пружина собачки в корпусе. В криволинейных пазах диска перемещаются две оси 1, несущие вилки механизма.

При повороте валика переключения передач до упора, расположенного в левой половине картера, поводок 11 валика своей сферической головкой поворачивает корпус 6, а одна из его собачек, входя в окно, поворачивает диск. Одновременно другая собачка вдвигается в корпус утопителем 9, приклепанным к основанию механизма. Диск перемещает оси 1 с вилками 4, которые, входя в кольцевые проточки подвижных шестерен коробки, двигают их вдоль валов. Диск при включении передачи или нейтрали стопорится фиксатором 14, который попадает в прорези на наружной поверхности диска.

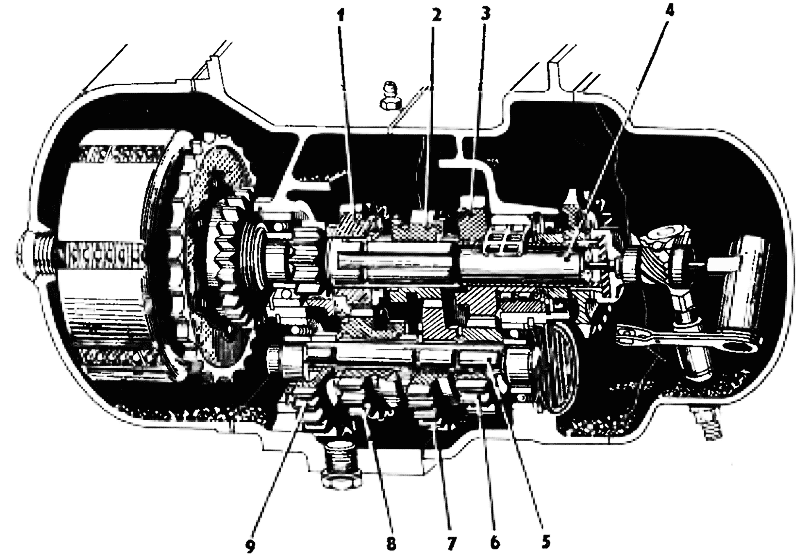

Рис. 2. Коробка передач

Рис. 2. Коробка передач: 1 — неподвижная шестерня третьей передачи; 2 — подвижная шестерня второй передачи; 3 — вторичный вал; 4 — первичный вал; 5 — промежуточный вал; б — шестерня промежуточного вала; 7 — неподвижная шестерня второй передачи; 8 — подвижная шестерня третьей передачи; 9 — шестерня первой передачи.

Коробка перемены передач (рис. 2) состоит из первичного 4, промежуточного 5, вторичного 3 валов и набора шестерен.

Свободно вращающиеся на валах шестерни 1 (третьей передачи) и 7 (второй передачи) предохранены от осевого перемещения стопорными кольцами. Шестерни 2 (второй передачи) и 8 (третьей передачи) связаны с валами посредством шлиц, по которым они передвигаются вилками механизма переключения. Эти шестерни с обеих сторон снабжены кулачками, которые входят при включении передач в окна соседних шестерен и заставляют их вращаться вместе с валами.

Положения шестерен и механизма переключения при работе коробки на разных передачах показаны на рис. 3.

Неисправности и их устранение

После длительной эксплуатации иногда начинают самопроизвольно выключаться передачи (чаще всего третья). Признаками неисправности служат возникающий в коробке треск и рывки при движении мотоцикла. Причина в том, что кулачки шестерен смяты или недостаточно глубоко входят в окна.

Для устранения неисправности надо разъединить половины картера и осмотреть шестерни. Если рабочие грани кулачков смяты на 1,5—2 мм, меняют шестерни или подравнивают их кулачки тонким наждачным кругом так, чтобы новые плоскости составляли угол 5" с торцом шестерни (имели «поднутрение»). При этом необходимо обеспечить одновременное и без зазора соприкосновение всех кулачков с соседней шестерней.

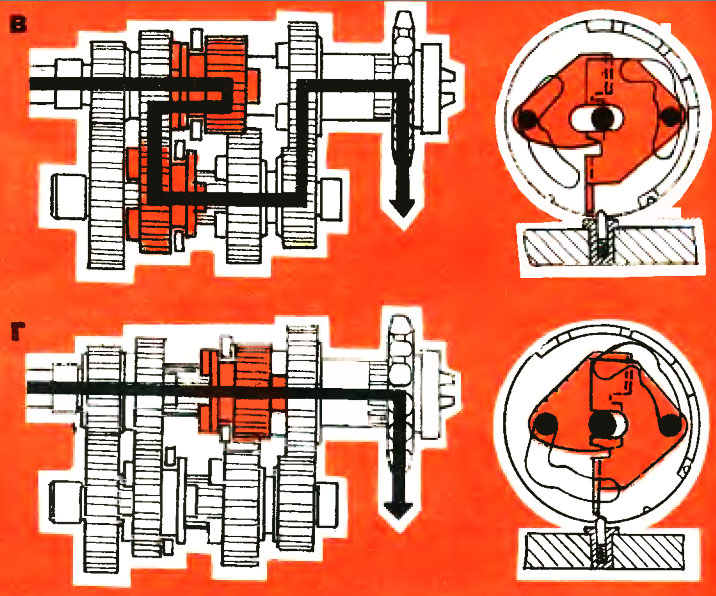

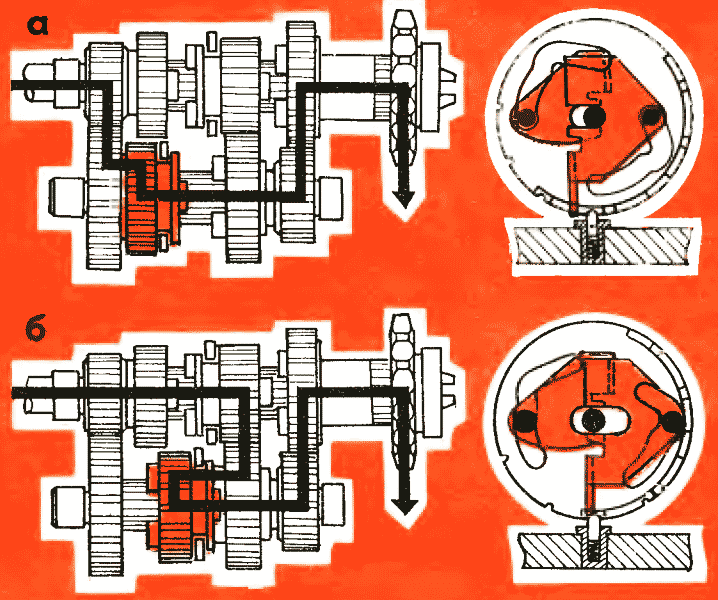

Рис. 3. Схема положения шестерен коробки и механизма переключения (справа) при включении передач

Рис. 3. Схема положения шестерен коробки и механизма переключения (справа) при включении передач: а — первой; б — второй; в — третьей; г — четвертой.

Затем (и в случае, если шестерни не имели повреждения) нужно отрегулировать зацепление шестерен. Для этого при снятой правой половине картера устанавливают нейтраль в коробке передач и легкими ударами молотка в сторону сцепления допрессовывают до упора первичный и промежуточный валы. Далее, сблизив пальцами шестерни (чтобы исключить люфт в механизме переключения и шестерен на валах), нужно проверить зазоры между кулачками неподвижной шестерни третьей передачи и подвижной шестерни второй передачи (на первичном валу), а также между кулачками неподвижной шестерни второй передачи и подвижной шестерни третьей передачи (на промежуточном валу), как показано на рис. 4. Зазор между кулачками шестерен должен быть в пределах от 0,3 до 0,8 мм. Зазор более 0.8 мм можно уменьшить, осаживая подшипник внутрь картера и смещая таким образом первичный вал с неподвижной шестерней третьей передачи. Для этого предварительно надо снять сцепление и вынуть стопорное кольцо шарикоподшипника первичного вала в левой половине картера.

Попутно следует, как показано на Рис. 5, проверить состояние вилок переключения и их люфт на осях. Если он превышает 0,3 мм, под стопорные кольца осей подкладывают регулировочные шайбы. Незначительный износ поверхностей вилок, входящих в проточки шестерен, допускается.

После этого снимают звездочку и крышку сальника основной шестерни с правой половины картера (на мотоциклах «Восход-2» сальник запрессован в картер) и удаляют регулировочные шайбы с обоймы основной шестерни.



Рис. 4. Проверка зазора между кулачками шестерен

Рис. 4. Проверка зазора между кулачками шестерен.



На подшипник первичного вала надо положить нужное количество снятых с обоймы основной шестерни шайб, так чтобы можно было поставить стопорное кольцо в канавку.

Затем легким ударом молотка по правому торцу первичного вала досылают первичный вал, подшипник и регулировочные шайбы до упора в стопорное кольцо. Вслед за этим вынимают основную шестерню из обоймы и удаляют ролики. Делать это следует осторожно, чтобы не растерять их. Потом надевают основную шестерню на хвостовик первичного вала и, включая последовательно третью и четвертую передачи, проверяют величину зацепления кулачков. Если кулачки при сближении шестерен пальцами полностью входят в зацепление, то передача будет работать надежно.

Чтобы уменьшить зазор между подвижной шестерней третьей передачи и неподвижной шестерней второй передачи, нужно сиять регулировочные шайбы, установленные между стопорным кольцом и подшипником промежуточного вала в левой половине картера.

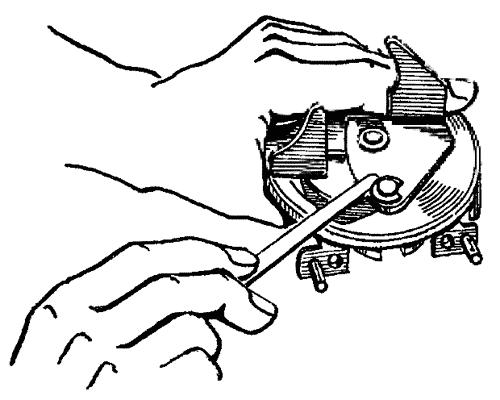

Рис. 5. Определение осевого люфта оси вилки переключения

Рис. 5. Определение осевого люфта оси вилки переключения.



После сборки картера полагается проверить наличие осевого люфта у основной шестерни, который должен быть в пределах от 0,15 до 0,3 мм. Регулируют его, осаживая ее обойму внутрь картера. Чтобы шестерня в дальнейшем не сместилась (уменьшив тем самым величину зацепления кулачков при включении четвертой передачи), на торец обоймы нужно положить шайбы с таким расчетом, чтобы последняя из них выступала на 0,3 мм за плоскость картера (это компенсирует прокладку сальника). На мотоциклах Восход-2 шайбы устанавливают между торцем обоймы и канавкой под стопорное кольцо.

В заключение допрессовывают правый подшипник промежуточного вала до упора в торец вала и свободное пространство между торцем подшипника и канавкой заполняют регулировочными шайбами.

При сборке сцепления следует учесть величину смещения первичного вала и компенсировать это смещение шайбами, устанавливая их между внутренним кольцом шарикоподшипника первичного вала и торцем ступицы ведомой звездочки. Это нужно для того, чтобы звездочки цепной передачи располагались в одной плоскости.

Другая неисправность коробки — не выключается передача.

Причина в том, что одна из собачек механизма переключения не выходит из гнезда, так как между ними попала грязь или продукты износа деталей. В этом случае достаточно снять корпус с собачками, выбить из корпуса штифт, вынуть собачку и промыть детали.

О. СЕРГЕЕВ,
инженер
г. Ковров


1973N01P20-21
