Мотоциклы для массового спорта. ИЖ-64М, Ковровец 175С

Для массового спорта



Отечественная промышленность в течение многих лет наряду с дорожными выпускает мотоциклы для спорта — кроссовые и многодневные. Ведущая роль в этом деле принадлежит Ковровскому и Ижевскому заводам.

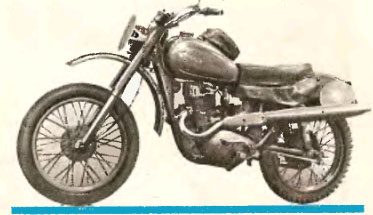

ИЖ-64М

Пионерами были ижевцы, построившие в 1947—1948 гг. первую партию машин ИЖ-350С. С тех пор завод разработал 24 модели спортивных мотоциклов, которые поступают в спортклубы, мотосекции, низовые спортивные коллективы.

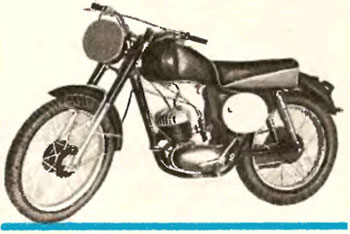

Ковровец 175С

Год IV летней Спартакиады народов СССР Ижевский завод встретил новой серийной спортивной моделью ИЖ-64, которая пришла на смену ИЖ-60. Так же как и его предшественник, новый мотоцикл выпускается в кроссовом (ИЖ-64К) и многодневном (ИЖ-64М) вариантах. Принципиально его двигатель (размерность цилиндра 72 X 85 мм, 346 см3) не изменился. Однако новая форма камеры сгорания («жокейский картуз»), подбор сопротивления выпускных труб, уменьшение «вредного» объема кривошипной камеры позволили, не меняя степени сжатия (8,0—9,5), увеличить мощность на 2 л. с. и довести ее до 20 л. с. при 4900 об/мин.

Изменениям подверглась установка генератора переменного тока, усовершенствована задняя часть рамы, ликвидирован громоздкий фартук (из листовой стали) подседельной части рамы. В результате вес ИЖ-64К снизился на 7 кг и составляет 138 кг, а ИЖ-64М стал весить 140 вместо 150 кг. Кроме того, упрощено крепление амортизаторов (по образцу дорожных мотоциклов), а ведомая звездочка главной передачи сделана съемной и имеет большее число зубьев. Максимальная скорость мотоцикла 120—125 км/час.

Но завод не останавливается на этом. Используя опыт подготовки спортивных мотоциклов к крупнейшим международным и всесоюзным соревнованиям, конструкторы разработали принципиально новые модели серийных машин для кросса и мотоциклетного многоборья. Их выпуск начнется в следующем году.

Коренным образом изменится двигатель. При размерности цилиндра 76X75 мм (344 см3) он будет развивать не менее 25 л. с. В новой модели сохранится хорошо зарекомендовавшая себя надежная четырехступенчатая коробка передач. Зато экипажная часть подвергнется радикальной переделке. Будут применены новые передняя вилка и задние амортизаторы с гидравлическим гасителем колебаний двустороннего действия.

Изменятся размеры колес и шин (переднее — 3,00—21, заднее —4,00—18). В общей сложности на 5 кг уменьшится вес мотоцикла, а максимальная скорость поднимется до 130 км/час.

Ковровский завод в год Спартакиады увеличит выпуск спортивных мотоциклов К-175С и К-250С как в кроссовом, так и в многодневном вариантах. Конструктивно у них много общего. Двигатели мотоциклов К-175С имеют размерность цилиндра 61,75X58 мм, а К-250С — 68X68 мм и мощность — соответственно 12 и 18 л. с. Кроссовая модель класса 175 см3 весит 98 кг и 250 см3—100 кг, многодневная—105 и 107 кг.
Кроме того, завод строит машины и для соревнований по мотоболу — фактически они представляют собой переоборудованные дорожные мотоциклы, что значительно облегчает клубам их эксплуатацию и ремонт.

По общему мнению спортсменов, «ковровцы» — лучшие среди советских спортивных мотоциклов. Стремясь поддержать репутацию марки, работники завода продолжают совершенствовать свои машины, периодически внедряют новые узлы и детали.

Какие же новшества готовят конструкторы Ковровского завода для своих серийных спортивных машин?

В скором времени на них появятся алюминиевые цилиндры с чугунной гильзой. Улучшатся очистка и наполнение цилиндра за счет внедрения схемы «отдаленной продувки». Все это позволит получить прирост в мощности. Уже ставятся на мотоциклы новые генератор переменного тока Г-411 и катушка зажигания Б-300. Результат — улучшение условий пуска двигателя. Со второго полугодия на концах рычагов сцепления и тормоза появятся защитные шарики, как требуют правила ФИМ.

Завод намерен внедрить на спортивных мотоциклах еще одно практическое новшество— передний и задний полиэтиленовые грязевые щитки колес. Они легче металлических, не ржавеют и не деформируются от ударов. Намечается также применение полиэтиленового заднего грязевого щитка, выполненного за одно целое с ресивером воздухофильтра.

Сейчас ведутся работы по внедрению с 1968 года на спортивных мотоциклах новой телескопической вилки. У нее более совершенный гидравлический гаситель колебаний, повышенная жесткость (увеличены диаметр несущих труб, а также с 20 до 40 мм высота нижней траверсы). На новой вилке оказалось возможным избавиться от бугеля, а траверсы и подвижные перья изготовить из алюминия. Все эти усовершенствования позволили сэкономить в весе 8—9 кг.

Завод приступил к созданию мотоциклов классов 175 и 250 см3 для кольцевых гонок, начал разработку специальной машины для мотобола.

А. ЮДИН, инженер, член президиума Федерации мотоспорта СССР
