Jawa 638-5-00

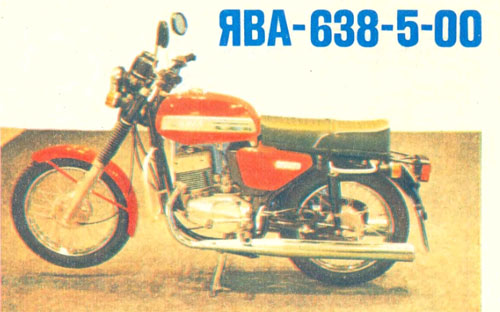

Мотоцикл Ява 638 модель 5-00





Jawa 638-5-00

Со второй половины 1984 года в СССР стали поступать чехословацкие мотоциклы Jawa 638-5-00. Это модель переходная между хорошо известной машиной Ява-634 и новой конструкцией Ява-638-0-00 («За рулем», 1984, №10). Новые двигатель, электрооборудование, передняя вилка — вот что прежде всего отличает модель 638-5-00.

Двигатель. Хотя компоновка его принципиально не изменилась, он подвергся основательной модернизации. Цилиндры не из чугуна, а из алюминиевого сплава с запрессованной чугунной гильзой. У алюминиевых головок теперь по-иному расположены ребра. Результат — более эффективное охлаждение цилиндров и головок, более равномерное распределение тепловых нагрузок. Также в целях лучшего охлаждения наклон осей цилиндров относительно вертикали уменьшен с 25 до 15°.

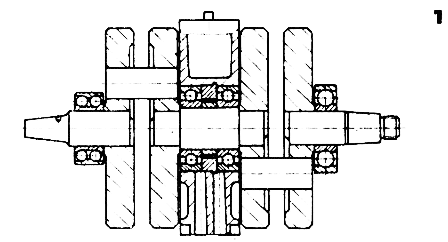

Расстояние между осями цилиндров увеличено на 12 мм по сравнению с моделью ЯВА-634

1. Расстояние между осями цилиндров увеличено на 12 мм по сравнению с моделью ЯВА-634. Это позволило в интересах повышения долговечности установить среднюю шейку коленчатого вала на двух шарикоподшипниках.



Благоприятные условия для отвода тепла позволили поднять мощность повышением степени сжатия и изменением фаз газораспределения, улучшением продувки. Так, увеличение на 12 мм межцентрового расстояния у цилиндров дало место четырем более широким перепускным каналам вместо двух и второму шарикоподшипнику в средней опоре коленчатого вала. Поэтому половины картера двигателя и его крышки имеют другую форму и размеры. Два шарикоподшипника средней опоры коленчатого вала, разделенные лабиринтным уплотнением, теперь лучше смазываются маслом от поступающей в картер горючей смеси.

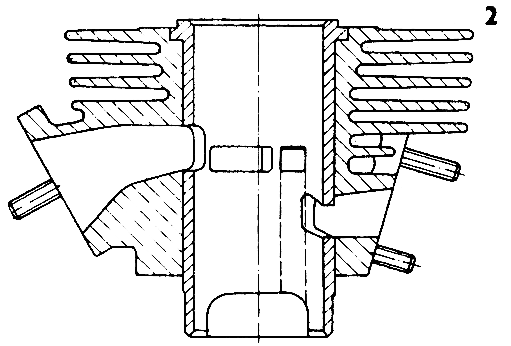

Теперь цилиндры не чугунные: они отлиты из алюминиевого сплава и имеют не два, а четыре продувочных канала. Поршень работает по чугунной гильзе, запрессованной в цилиндр

2.Теперь цилиндры не чугунные: они отлиты из алюминиевого сплава и имеют не два, а четыре продувочных канала. Поршень работает по чугунной гильзе, запрессованной в цилиндр.



Из других изменений назовем уменьшение со 148 до 144 мм диаметра маховиков, что улучшило приемистость двигателя.



На мотоциклах Jawa 638 кардинально пересмотренная конструкция двигателя с 12-вольтовым электрооборудованием.

На мотоциклах Jawa 638 кардинально пересмотренная конструкция двигателя с 12-вольтовым электрооборудованием.



Чтобы полнее использовать все преимущества нового двигателя, надо применять только указанную в заводской инструкции топливную смесь бензина, имеющего октановое число 90—93, с маслом в пропорции 33:1 для периода обкатки и 40:1 после обкатки.

Электрооборудование полностью обновлено, поскольку напряжение бортовой сети выросло с 6 до 12 В. Сердце нового электрооборудования — асинхронный генератор, который стал в 2,8 раза мощнее, хотя практически не изменился по габариту благодаря переходу с постоянного тока на переменный.

Новый генератор работает в паре с выпрямителем на шести кремниевых диодах и вибрационным регулятором напряжения — оба размещены под седлом рядом с аккумулятором. Теперь эти приборы обеспечивают зарядку батареи уже при 1000 об/мин двигателя, в то время как у прежней модели она начиналась лишь с 1700—1800 об/мин. Таким образом, даже при движении с небольшой скоростью (в грязь, дождь, ночью) аккумулятор может надежно получать зарядку.

ЯВА-638-0-00 комплектуется новым задним фонарем с большей поверхностью свечения и встроенными боковыми световозвращателями, новыми аккумулятором (с прозрачным корпусом) и звуковым сигналом. В указателях поворота и приборах водителя изменились только лампы. Что касается фары, то она имеет мощность 45/40 Вт и обеспечивает так называемый асимметричный свет. Это новшество содействует повышению активной безопасности. Еще одно, не столь заметное на первый взгляд, но полезное нововведение. В целях соответствия международным нормам изменен размер штеккеров в электропроводке. Они теперь имеют номинальный размер 6,3 мм и более надежны.

Трансмиссия. Если коробка передач осталась практически такой же, как у модели «634», то сцепление подверглось реконструкции. Это вызвано тем, что теперь передаваемые им мощность и крутящий момент выросли и, чтобы повысить долговечность, особенно в тяжелых дорожных условиях, увеличены наружный и внутренний диаметры фрикционных дисков, а следовательно, поверхность их трения. Общее усилие пружин понижено на 15%.

Соответственно характеристике двигателя изменено передаточное число задней передачи: ее ведущая звездочка имеет теперь не 18, а 17 зубьев.

Ходовая часть также претерпела ряд изменений. Прежде всего — передняя вилка, заимствованная от мотоцикла ЧЗ-472. У нее увеличен до 36 мм диаметр несущих труб, улучшено уплотнение штоков. Новая вилка обеспечивает более эффективное гашение колебаний, повышенную жесткость, меньшие неподрессоренные массы. Ход ее составляет теперь 175 мм.

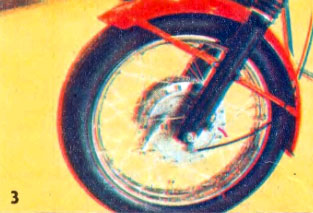

3.Новые передняя вилка и тормоз заимствованы от мотоцикла CZ-472.

3.Новые передняя вилка и тормоз заимствованы от мотоцикла CZ-472.



Для эксплуатации с боковым прицепом машина комплектуется звездочкой задней передачи, обеспечивающей большее передаточное число, а также амортизатором, гасящим угловые колебания передней вилки, которая снабжена пружинами с увеличенным предварительным натягом. Кроме того, у этой модификации (ее индекс «638-5-01») неоткидывающаяся левая подножка и нет защитных дуг.

Оформление. Новая передняя вилка, иная форма деталей двигателя, а также измененные задний фонарь и оформление бензобака вместе с панелями подседельного отсека значительно изменили облик мотоцикла. Из важных, но невидимых на первый взгляд деталей назовем эластичное крепление топливного бака, удлиненную переднюю часть глушителя, которая способствовала увеличению мощности.

В. ГРОСМАН

От редакции. О дальнейшей модернизации мотоциклов ЯВА, совершенствовании их эксплуатационных показателей, повышении качества и надежности в соответствии с пожеланиями советских потребителей журнал расскажет в одном из ближайших номеров, где будет опубликован материал о посещении заводов Jawa и CZ нашим корреспондентом.



Техническая характеристика мотоцикла ЯВА-638-5-00

(в скобках — отличающиеся данные прежней модели)

Общие данные: масса в снаряженном состоянии — 170 (167) кг; наибольшая скорость при вертикальной посадке водителя — 120 (110) км/ч.

Размеры: длина — 2110 (2080) мм; ширина — 750 (710) мм; высота — 1070 (1065) мм; высота седла — 810 мм; дорожный просвет — 130 мм; база — 1335 (1390) мм; шины: передние — 3,25 — 18", задние — 3,50—18". Двигатель: двухтактный, двухцилиндровый; диаметр цилиндра — 58 мм; ход поршня — 65 мм; рабочий объем — 343 см3; степень сжатия — 10,2 (9,2); октановое число бензина — 90 по исследовательскому методу; мощность — 26 (20) л. с./19 (14,7) кВт при 5500 (5250) об/ мин; наибольший крутящий момент — 3,3 (3) кгс*м при 5250 (4250) об/мин; карбюратор — модели «2928ЦК» («2926»).

Электрооборудование: напряжение бортовой сети — 12 (6) В; емкость аккумулятора — 5 (14) А*ч; генератор — переменного тока, трехфазный, мощностью 210 (75) Вт; опережение зажигания — 2,7 (2,8) мм.

Трансмиссия: сцепление — многодисковое в масляной ванне; коробка передач — четырехступенчатая; передаточные числа: передней передачи — 1,62; коробки передач — 3,166; 1,88; 1,333; 1,00; задней, цепной передачи — 3,06 (2,89).

Ходовая часть: рама — дуплексная из труб прямоугольного сечения; передняя вилка — телескопическая; задняя вилка — маятниковая; подвеска колес — пружинная; амортизаторы — гидравлические, телескопические; тормоза — барабанные диаметром 160 мм впереди и сзади.




1986N03P16-17
