Причины неисправностей коробки передач ИЖ Планета и Юпитер



На всех ижевских мотоциклах — одноцилиндровых «планетах» и двухцилиндровых «юпитерах» стоят коробки передач одинакового устройства, но различающиеся механизмом переключения и передаточными числами.

На выпускаемых ныне моделях ИЖ-П3, ИЖ-ПС, ИЖ-Ю4 используют унифицированные шестерни (см. таблицу), которые можно установить и на прежние модели — ИЖ—49. ИЖ—56, ИЖ-П, ИЖ-П2, но только вместе с первичным валом, барабанами сцепления и вилками переключения от ИЖ-П3.

В процессе эксплуатации неисправности в коробке возникают чаще всего от перегрузок, грубого, силового переключения передач, несвоевременной замены масла. Нередки случаи повреждения деталей после домашнего ремонта коробки, когда допускают ошибки при ее сборке и регулировке. Рассмотрим наиболее частые неисправности.

Не включаются вторая и третья передачи (первая и четвертая включаются). На «планетах» этот дефект появляется из-за ослабления винтов, крепящих упор механизма переключения. Чтобы подтянуть их, надо вскрыть крышку коробки, снять сектор, а затем и весь механизм переключения.

На «юпитерах» эта неисправность — результат образования осевого люфта у валика переключения. Устраняют его перемещением валика к правой крышке картера, для чего сдвигают влево кулачок автомата выключения сцепления.

Самопроизвольное выключение передач. Причина в том, что либо сильно изношены вилки переключения, либо смяты или сколоты кулачки шестерен. Если вторая передача выключается со скрежетом и мотоцикл испытывает рывки, значит сместился влево первичный вал вместе с подшипником и изогнулась их стопорная пластина (у «планет»). Для замены поврежденных шестерен и вилок необходимо разобрать коробку, как описано в инструкции, а после сборки снять барабаны муфты сцепления и стопорную пластину. Осадить вправо сместившийся подшипник с первичным валом, следя за тем, чтобы осевое перемещение вторичного вала, расположенного на другом его конце, оставалось в пределах 0.4—0,6 мм. Выправить и установить на место стопорную пластину. Если между ней и кольцом подшипника есть свободное пространство, заполнить его регулировочными шайбами нужной толщины. Наружный диаметр шайб — 46,9 мм, внутренний — 38 мм.

Самопроизвольное выключение четвертой передачи происходит из-за образования осевого люфта вторичного вала при смещении или выпадении установочного кольца роликоподшипника. Устраняют эту неисправность без разборки. Достаточно, сняв звездочку с вторичного вала, осадить установочное кольцо ударами по наружной кромке сальника через медную или латунную выколотку. Не поможет — придется заменить поврежденные детали.

Не включаются низшие передачи при переходе с высших (на «планетах»). Сломана пружина собачек механизма переключения передач, и ее надо заменить.

Затрудненное переключение передач, возникшее после сборки коробки, говорит о неправильном положении валика переключения. Обычно причина в том, что установлены не на свои места регулировочные шайбы, снятые при разборке (их забывают пометить). На правую шейку валика ставят одну опорную шайбу толщиной 1,4 мм, на левой может быть до четырех регулировочных, шайб толщиной 0,2—0,3 мм. Осевое смещение валика должно быть в пределах 0,2—0,4 мм. Вышедшие из строя валы, шестерни с поврежденными зубьями, вилки и пружины не удается отремонтировать как полагается, поэтому их заменяют новыми.

Если кулачки на шестернях повреждены незначительно, то есть их боковые поверхности только потеряли уклон (поэтому шестерни и рассоединяются при движении), можно их поправить на наждачном станке, сняв минимально необходимый слой металла. Уклон (поднутрение) граней должен быть не более 5°, иначе шестерни трудно будет рассоединить при переключении передач

Уход за коробкой сводится в основном к проверке уровня масла и своевременной его замене. Пригодны авиационные, дизельные и автотракторные масла любой марки. Летом предпочтительны более вязкие МС-20. МК-22, ДС-11, зимой — менее вязкие АС-8. ДС-8. В морозные дни, когда масло загустевает настолько, что передачи не включаются или включаются с трудом, в коробку можно добавить 100—150 см3 бензина. Эта мера позволяет предохранить ее детали от поломок.

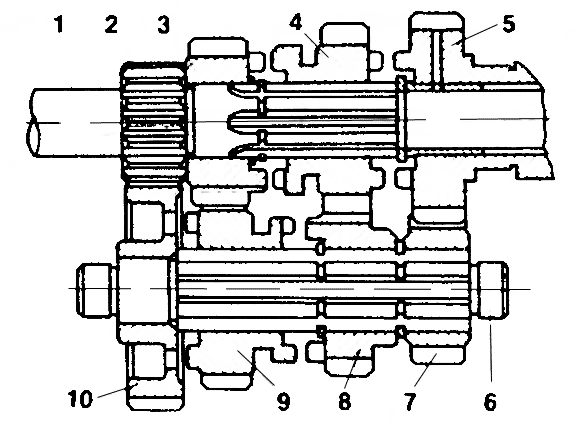

Валы и шестерни коробки передач

Валы и шестерни коробки передач: 1 — первичный вал; 2 — шестерня первичного вала; 3 — шестерня II передачи первичного вала; 4 — шестерня II и IV передач первичного вала; 5 — вторичный вал; 6 — промежуточный вал; 7 — шестерня промежуточного вала; 8 — шестерня III передачи промежуточного вада;. 9 — шестерня I и III передач промежуточного вала; 10 — шестерня I передачи промежуточного вала.



Шестерни коробок передач

Пять случайных мотоциклов:

Пять случайных статей о мотоциклах:

Ява 634-01. Первые километры

Первые километры В прошлом году на смену известному мотоциклу ЯВА—350 модели «360/00» пришла новая модель — 634-01.О том, как проявил себя мотоцикл в ходе редакционного теста, рассказывает инженер Э. КОНОП.Первый выездМотоцикл ЯВА 634-01, поступающий в нашу страну, привлекает к себе внимание непривычно строгой, можно сказать, спартанской внешностью, лишенной некоторых элементов мотоциклетной «архитектуры», характерных для моделей 60-х годов.Надо признать: по внешнему виду мотоцикл нравится не всем. Очевидно, некоторые мотолюбители настолько привыкли к округлым формам прежней ЯВЫ, что, не будучи знакомы с современной, «спортивной» модой в мото-циклостроении, считают ее своеобразным эталоном, любое отклонение от которого режет глаз и отвергается.При оценке изменений, происшедших во внешности мотоцикла Ява, следует учитывать, что они связаны с разработкой усовершенствованной конструкции, отвечающей требованиям длительной эксплуатации в ...

Читать далее >>

Днепр МТ8. Двигатель

Двигатель мотоцикла Днепр - Цельнокованный или литой коненчатый вал- Разъемные нижние головки шатунов- Очистка масла в центрифуге- Смазка под давлением1 — штанги; 2 — коромысло; 3 — клапан; 4 — поршень; 5 — маслоприемник: 6 — клапан редукционный; 7 — опорный подшипник коленчатого вала; 8 — шестерня привода масляного насоса; 9 — центрифуга; 10 — шестерни распределительного вала; 11 — шестерня привода генератора. В лексиконе мотолюбителей появилось слово «Днепр». Так назван новый дорожный мотоцикл с коляской, созданный на Киевском мотоциклетном заводе. В соответствии с принятой методикой киевляне разделили процесс освоения машины на два этапа. Первый — это конструирование, испытание, доводка и промышленное производство двигателя — более мощного и более экономичного. Он устанавливается на экипажную часть ныне выпускаемой модели. Второй — разработка усовершенствованной экипажной части,...

Читать далее >>

Мотоцикл К-750М

КМЗ К-750М выходит на трассу   Киевский мотозавод перешел на производство модернизированного тяжелого мотоцикла модели К-750М. Об испытаниях опытного образца этой машины журнал «За рулем» писал в № 11 за 1963 год в статье «Путь на конвейер». По конструкции и эксплуатационным качествам мотоцикл К-750М отличается от выпускавшегося ранее К-750 и унифицирован по посадочным местам и ряду узлов с мотоциклом М-62 Ирбитского завода. Рулевое управление мотоцикла К-750М, колеса, коробка передач, передняя телескопическая вилка, электрооборудование полностью взаимозаменяемы с аналогичными узлами и деталями М-62. Благодаря этому будет значительно улучшено снабжение запасными частями. Такие разные по конструкции узлы, как рама мотоцикла, шасси и кузов коляски, имеют теперь одинаковые присоединительные размеры и в сборе могут быть заменены аналогичными узлами другой модели. По техническим данным и износостойкости узлов мотоцикл К-750М превосходит своего предшественника. ...

Читать далее >>

Главные различия моделей тяжелых мотоциклов К-650, К-750, К-750М, М-72Н, и взаимозаменяемость их основных узлов

К-650, К-750, К-750М, М-72Н «Расскажите, пожалуйста, о главных различиях моделей тяжелых мотоциклов, выпущенных Киевским мотозаводом, и о взаимозаменяемости их основных узлов», — с такой просьбой обратились в редакцию А. Ксенофонтов из Донецка, Б. Петрученко от имени группы мотолюбителей из Полтавы и другие читатели.Отвечает на нее инженер-конструктор Киевского мотозавода В. Ф. СВЯТНЕНКО.Мотоциклы тяжелого класса с коляской выпускают у нас два завода — Киевский и Ирбитский. Развитие конструкции машин на обоих предприятиях шло практически одновременно, так что основные характеристики их почти не различались, а количество взаимозаменяемых узлов и деталей постоянно росло.Первая модель известного тяжелого мотоцикла — М-72 была освоена киевлянами в 1951 году, а в 1957 году завод приступил к выпуску более совершенной машины — М72Н. Она отличалась улучшенной отделкой, была снабжена рычажной вилкой с пружинно-гидравлическими амортизаторами, колесами с а...

Читать далее >>

Форсировка двигателя Минск М-106

Форсируем двигатель Каждый год армия мотоспортсменов пополняется новичками. Но не всем желающим и не сразу удается сесть на спортивную машину — их часто не хватает в клубах. Выход между тем есть — переделка дорожных мотоциклов. Так поступают многие. Реконструкция ходовой части обычно не вызывает затруднений. Сложнее с двигателем, в который приходится вносить изменения, требующие определенной квалификации. В помощь молодым спортсменам мы публикуем сегодня материалы о форсировке дорожных моторов для машин — 125 см3. Они рассчитаны не только на мотоциклистов, но и на картингистов. Следует иметь в виду, что ресурс двигателя после переделки уменьшается почти пропорционально степени форсировки.  Девять лошадиных сил!Еще недавно эта мощность для 125-кубового минского мотора М-105 была почти предельной, а ныне ею обладают новые серийные двигатели М-106 устанавливаемые на дорожные мотоциклы. Благодаря значительному увеличению количества и площади ребер на цилиндре и голов...

Читать далее >>
Позиции на рисунке Принадлежность шестерни Количество зубьев

ИЖ-49,
ИЖ-56,
ИЖ-П,
ИЖ П-2

ИЖ-П3,
ИЖ-ПС,
ИЖ-Ю,
ИЖ-Ю2,
ИЖ-Ю3,
ИЖ-Ю4

2 I передача, первичный вал 12 15
3

II передача, первичный вал

15 17
4 II и IV передачи, первичный вал 20 21
5 вторичный вал, шестерня 21 21
7 промежуточный вал, шестерня 15 15
8 III передача, промежуточный вал 20 19
9 I и III передачи, промежуточный вал 24 22
10 I передача, промежуточный вал 37 34
