Ремонт рычагов выключения сцепления и привода тормоза переднего колеса



У мотоциклов Ява, случается, отламывается упор на рычагах выключения сцепления и привода тормоза переднего колеса, из-за чего их приходится заменять. Поскольку купить новые нелегко, предлагаю испытанный способ ремонта. В рычаге прорезаю паз, как показано на рис. 1, при помощи ножовки и напильника. Затем из стали толщиной 4 мм вырезаю упор 1 (рис. 2) и подгоняю его точно по пазу. Закрепляю упор винтом 2 с потайной головкой. Чтобы винт не выворачивался, закерниваю его головку и стержень в нескольких точках.

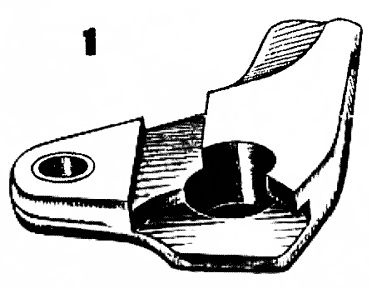

Рис. 1. Паз в рычаге

Рис. 1. Паз в рычаге.

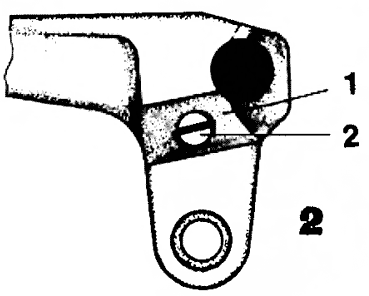

Рис. 2. Установка упора: 1 — упор; 2 — винт МЗ.

Рис. 2. Установка упора: 1 — упор; 2 — винт МЗ.



Л. БАВТРИМОВИЧ 223035, Минская область, ст. Ратомка, пер. Привокзальный, 5





1979N06P33
