Решение проблемы засорения поплавковой камеры в карбюраторе
Владельцам мотоцикла Ява 634
Чтобы сливное отверстие в поплавковой камере карбюратора на мотоцикле Ява 350 634 не засорялось, я вставил в него изогнутую (см. рисунок) пластмассовую трубку (пригоден использованный стержень от шариковой авторучки). Прямую трубку нагрел в кипятке и остудил на предварительно согнутой проволоке подходящего диаметра — так она сохранит форму и на ней не будет изломов. Установить ее легко если предварительно ослабить крепление крышки поплавковой камеры, а затем затянуть винты, зажав конец трубки в сливном отверстии.
М. ИВАНОВ
172500, Калининская область, г. Нелидово,
ул. Куйбышева, 66, кв. 4

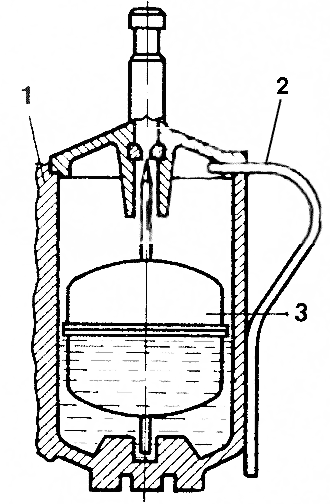

Пластмассовая трубка, предохраняющая сливное отверстие карбюратора от загрязнения: 1 — корпус поплавковой камеры; 2 — трубка; 3 — поплавок.
1980N06P33
