Схема электрооборудования мотоцикла ИЖ Планета Спорт



«Планета-спорт» — первый ижевский мотоцикл с 12-вольтовым электрооборудованием, которое отвечает всем современным (на 1982 год) требованиям, предъявляемым к этой системе.



(нажмите на картинке, для увеличения)



Пять случайных мотоциклов:

Пять случайных статей о мотоциклах:

Три совета владельцам Явы 634

На мотоциклах Ява 634-01, 634-08 трубка, по которой отводятся пары электролита из батареи, заканчивается у заднего колеса. Во время движения, особенно летом, электролит попадает на колесо, глушитель, другие детали и повреждает их покрытие. Фото 1. Установка пузырька для сбора электролита. Я избавился от этой неприятности, укоротив трубку и опустив ее в пузырек с пробкой, который установил в правом инструментальном ящике, как показано на фото 1. Чтобы пузырек не разбился, сделал для него рамку из пенопласта. Скопившийся в пузырьке электролит можно использовать, доливая его в батарею. * * * Снять поршень с шатуна, имеющего игольчатый подшипник в верхней головке, — дело простое (нужно лишь следить, чтобы иглы не попали в картер). А вот без специальных приспособлений, описанных в февральском номере «За рулем» за 1978 год. установить его трудно. Если это приходится делать в дороге, можно воспользоваться простейшей втулкой внутренним диаметром 16 мм, длиной 21 мм, ко...

Читать далее >>

Разъем в фаре Явы. Установка разъёма в фару старушки

 Сравнительно часто приходится снимать верхний кожух фары для смены масла в амортизаторах передней вилки, при подтягивании гаек колонки руля, для смазки подшипников рулевой колонки и т. д. При этом легко повредить провода, идущие к замку зажигания, да и работать при висящем на проводах кожухе неудобно. А если у мотоцикла «спортивный» руль, кожух снимать вообще очень трудно — мешает поперечная распорка.Для удобства можно сделать электрические соединения с верхним кожухом через штепсельный разъем, например, типа РША-14 или РША-20. Эти детали продаются в магазинах радиотоваров.Провода, идущие к верхнему кожуху фары, последовательно по одному отсоединяют от центрального переключателя (два — от лампочек спидометра) и припаивают к контактам гнездовой части разъема. При этом записывают номера контактов и адреса проводов от обеих частей разъема. Затем к вилочной части разъема припаивают провода сечением не меньше 1,5 мм2 и соединяют их с контактами центрального пер...

Читать далее >>

После расточки цилиндра и установки новых поршня и колец в двигателе мотоцикла ИЖ появились стуки

 «. причина которых мне непонятна. В чем может быть дело?» — спрашивает К. Симаков из Хабаровска.Наиболее вероятно, что стук издают кольца при встрече с кромками окон, в которые они немного западают во время движения поршня. Это явление, характерное для двухтактных двигателей, приводит и интенсивному износу цилиндра в месте расположения окон, а иногда и к поломке колец.Чтобы устранить их задевание, демонтируйте цилиндр и кольца. Снимите с нижних и верхних кромок окон при помощи надфиля и шкурки фаски, нак показано на рисунке, и тщательно удалите продукты обработки. Притупите наружные ребра колец на токарном станке (в оправке) или вручную напильником и шкуркой. После сборки двигателя, если работа выполнена правильно, вместо стуков вы должны услышать легкий шелест, издаваемый кольцами при перемещении в канавках поршня и переходе через окна, свидетельствующий о нормальной работе этих деталей.1974N03P18

Читать далее >>

Владельцам ИЖ Планета Спорт

 На этих мотоциклах последних выпусков для улучшения проходимости задняя часть глушителя приподнята. Теперь, чтобы вынуть ось при демонтаже заднего колеса, приходится отсоединять глушитель. Этого можно избежать, если вставлять ось с правой стороны, для чего достаточно уменьшить вдвое толщину шайбы, устанавливаемой под гайку крепления оси. * * *В журнале «За рулем» сообщалось, что вместо штатного реле-регулятора ИЖ-РР2С, который приобрести довольно трудно, можно использовать реле от автомобиля «Москвич» последних моделей. Еще удобнее применить реле напряжения РР380 от «жигулей». Для его установки не требуется искать другого места, поскольку оно размещается на месте прежнего (в этом и состоит преимущество).Клеммы «15» и «67» реле соединяются соответственно с выводами « + » и «Ш» генератора («минус» реле выведен на «массу»). В. ПАЛАГИН346421, г. Новочеркасск, Ростовское шо...

Читать далее >>

Мотоцикл ИЖ Планета Спорт. Наиболее частые вопросы и ответы на них

В вопросах и ответах  В редакцию за последнее время все чаще приходят письма читателей с вопросами но мотоциклу «ИЖ—Планета-спорт». Мы отобрали наиболее характерные из них и обратились на завод-изготовитель. Ответы конструкторов, специалистов — перед вами.Какие изменения претерпел мотоцикл в процессе производства с начала выпуска по настоящее время?Изменений довольно много. Назовем основные из них. В двигателе — новая головка цилиндра. Теперь ее оребрение не «веерное», а обычное, и вместо камеры сгорания типа «жокейский картуз» — камера, образованная концентричными сферами. Увеличено количество винтов, стягивающих половинки картера и крышки, а крепление двигателя к раме мотоцикла усилено. Усовершенствована форма глушителя, благодаря чему исключено соприкосновение его с дорогой при наклонах машины, а также увеличен диаметр выпускной трубы. Импортный карбюратор «Микуни» заменен отечественным К62М, имеющим ф...

Читать далее >>

Схема электрооборудования мотоцикла ИЖ Планета Спорт

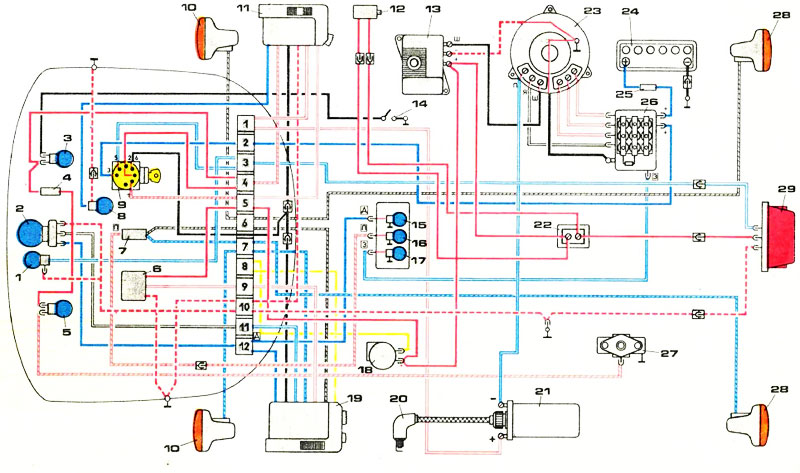

I— лампа стояночного света; 2 — лампа главного света; 3 — лампа контроля нейтрали; 4 — резистор; 5 — лампа контроля давления масла; 6 — реле указателей поворота; 7 — блок диодов (развязка); 8 — лампа освещения шкалы спидометра; 9 — замок зажигания; 10 — передние фонари указателей поворота; II— включатель света фары и аварийный выключатель зажигания; 12 — включатель стоп-сигнала ручного тормоза; 13 — реле-регулятор; 14 — включатель лампы нейтрали; 15 — лампа контроля дальнего света; 16 — лампа контроля указателей поворота; 17 — лампа контроля работы генератора; 18 — звуковой сигнал; 19 — переключатель света и указателей поворота, включатель звукового сигнала; 20 — свеча зажигания; 21 — катушка зажигания; 22 — включатель стоп-сигнала ножного тормоза; 23 — генератор; 24 — аккумуляторная батарея; 25 — предохранитель; 26 — выпрямитель; 27 — датчик давления масла; 28 — задние фонари указателей поворота; 29 — задний фонарь.
