Устранение дефекта самопроизвольно отворачивающихся винтов, крепящих диск сцепления на мотоцикле Урал

В мотоциклах «Урал» нередко самопроизвольно отворачиваются винты, крепящие диск сцепления, что вызывает резкий стук. «Руководство по эксплуатации» рекомендует для устранения дефекта снять коробку передач — значит, предварительно демонтировать колесо, главную передачу и кардан.

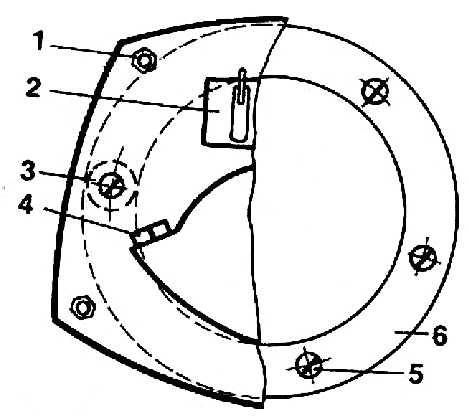

Коробка передач: 1 — гайка крепления коробки; 2 — труба воздушного корректора; 3 — дополнительное отверстие, которое надо просверлить; 4 — заливная горловина; 5 — винт, крепящий диск сцепления; 6 — диск сцепления.

Коробка передач: 1 — гайка крепления коробки; 2 — труба воздушного корректора; 3 — дополнительное отверстие, которое надо просверлить; 4 — заливная горловина; 5 — винт, крепящий диск сцепления; 6 — диск сцепления.



Надобность в этой трудоемкой работе отпадает, если просверлить отверстие диаметром 22—24 мм в крышке коробки, как показано на рисунке. Ослабив крепление коробки (отвернув три гайки и один болт), отодвигаем ее от двигателя на 3—4 мм, чтобы не мешал отвернувшийся на сцеплении винт, который подводим к сверлению, нажимая на пусковую педаль. Через отверстие заворачиваем и надежно керним винт, а затем закрываем отверстие подходящей пробкой. Остается закрепить коробку.

Этот способ успешно применил уже не один владелец мотоцикла.

Н. ЗАХАРОВ,
Куйбышевская область, с. Смолькино




1991N02P35
