Ява 250 Триал - Jawa 250 Trial

Триал для всех



Jawa 250 Trial

Jawa 250 Trial

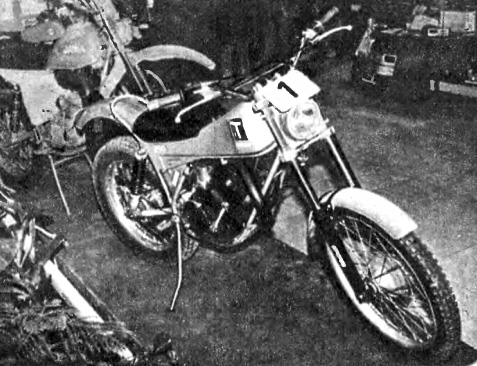

Конструкция мотоцикла Ява 250 Триал

Триал — мотоциклетное соревнование на мастерство вождения по пересеченной местности завоевывает в мире все большую популярность. На конгрессе ФИМ даже обсуждался вопрос сделать триал дисциплиной номер один в международном мотоспортивном календаре и рекомендовать его в программу Олимпийских игр.

В массовых соревнованиях по триалу, исключая официальные встречи, проводимые под эгидой ФИМ, используют обычные дорожные мотоциклы. Переделки сводятся к защите двигателя снизу, уменьшению хода вилки и регулировке мотора для достижения максимальной мощности на двух-трех первых передачах (скорость здесь не имеет значения). В то же время ведущие зарубежные мотоциклетные фирмы наладили выпуск специальных машин для триала. Чехословацкий завод ЯВА в Праге тоже приступает к производству таких мотоциклов.

В конструкции мотоцикла Jawa 250 Trial учтена специфика, обусловленная трассой соревнований. Шасси обеспечивает максимальную маневренность и проходимость на самых трудных участках. Велики угол поворота руля и дорожный просвет. Масса мотоцикла только 92 килограмма. Двухтактный одноцилиндровый двигатель воздушного охлаждения, изготовленный на базе гоночного, имеет плоский возвратно-поступательно движущийся золотник, что является уникальным решением для мировой мотоциклетной техники. Диаметр цилиндра 70 мм, ход поршня 64 мм. При степени сжатия 9,2 максимальная мощность составляет 16 л. с./12 кВт при 5600 об/мин. Для увеличения инерционности двигателя используются система зажигания от магнето типа «Моноплат» с довольно большим ротором и дополнительные маховики. Коробка передач шестиступенчатая: первые три передачи для медленной езды, остальные — для быстрой вне контролируемых участков трассы.

Рама тоже специальной конструкции, она сварена из хромомолибденовых труб круглого сечения. Передняя вилка телескопическая с ходом до 70 мм, задняя — маятниковая, оснащенная парой амортизаторов с ходом 105 мм. Двигатель защищен снизу дюралюминиевым листом. База мотоцикла 1325 мм, ширина руля 830 мм, высота седла над землей 800 мм.

Мотоцикл Ява 250 Триал хорошо зарекомендовала себя в ряде официальных соревнований 1984 года.

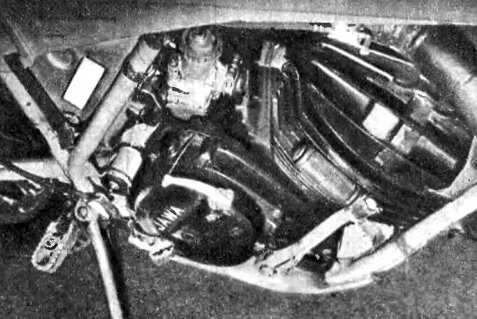

Двигатель Ява 250 Триал

Двигатель



К. БЕРАНЕК, корр. журнала «Сигнал» (ЧССР)



1985N03P25
