Известно, что правильно выбранное опережение зажигания обеспечивает наилучшие мощностные и экономические показатели работы двигателя, поддерживает оптимальный тепловой режим и способствует повышению долговечности его основных деталей.
Наивыгоднейший момент зажигания определяют на стендах при заводских испытаниях и указывают в инструкциях величину опережения, которой следует руководствоваться при регулировке.
Влияние опережения зажигания на характеристики двигателя представлено на вкладке в виде кривых зависимости давления в цилиндре от положения поршня при различных значениях опережения — «нормальном», «раннем» и «позднем» (рис. 1). Нетрудно заметить, что при оптимальном опережении быстро растущее давление образовавшихся газов достигает максимума сразу же после прохождения поршнем верхней мертвой точки. В результате обеспечивается наиболее эффективная работа двигателя — на наших графиках она характеризуется площадью, ограниченной кривой. На первом — эта площадь (то есть полезная работа одного цикла) максимальная, что и обеспечивает наибольшую мощность и, при данных условиях, экономичность.
На втором графине представлен случай слишком большого опережения зажигания, тан называемого раннего. Что при этом происходит в цилиндре? Как видим, давление в нем начинает быстро возрастать в тот момент, когда поршень еще далек от верхней мертвой точки, достигает своего максимума и... к моменту прихода поршня в верхнюю точку начинает падать! Вершина кривой образует «петлю» (заштрихованная площадь), которая представляет вредную, отрицательную работу цикла, препятствующую вращению коленчатого вала. В результате возрастают нагрузки на все основные детали двигателя, он работает «жестко», с металлическими стуками. Максимальное давление в цилиндре зачастую значительно превышает нормальное расчетное значение, что почти неизбежно оборачивается детонацией, то есть ненормальным сгоранием взрывного характера. Это, в свою очередь, еще больше увеличивает отрицательную работу цикла, снижает мощность, приводит к перегрузке и перегреву двигателя, к непроизводительному расходу топлива.
На третьем графике показана противоположная крайность, когда смесь в цилиндре воспламеняется слишком поздно, например при положении поршня в верхней мертвой точке или даже за ней. В таких условиях давление в цилиндре нарастает медленно, как бы вдогон опускающемуся поршню, максимально возможное его значение намного ниже расчетного. При позднем зажигании сгорание может затягиваться вплоть до открытия выпускных окон (выпускных клапанов) и продолжаться в выпускной трубе. Итог — снижение мощности двигателя (полезная площадь, ограниченная кривой, невелика), увеличенный расход топлива. Затянутое сгорание увеличивает тепловые потери, что определяется общим перегревом двигателя, особенно нижней зоны цилиндра и прилегающих частей картера (у двухтактного двигателя) или верхней зоны у головни с клапанным механизмом (у четырехтактного), а также перегревом деталей выпускной системы, например выпускного клапана и трубы.
Нормальное опережение. Двигатель дает полную мощность.
Раннее. Мощность снижена. Повышенные нагрузки на детали кривошипно-шатунного механизма, детонация, стуки, увеличенный расход топлива.
Позднее. Мощность двигателя неполная. Увеличенный расход топлива, перегрев двигателя.

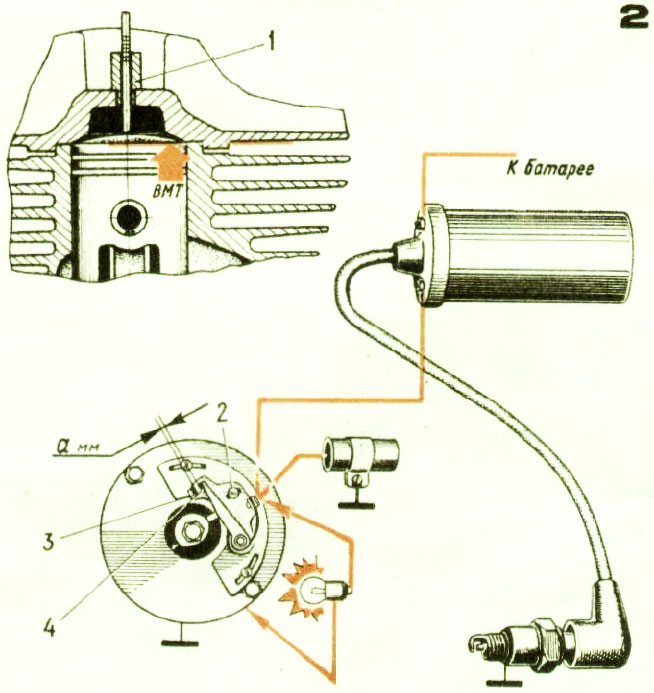

Установить зазор «а» (для большинства мотоциклов — 0,35 — 0,4 мм) между контактами 3 и 4 прерывателя при положении поршня в ВМТ. Для этого ввернуть вместо свечи приспособление I для измерения хода поршня и, ослабив винты 2 крепления неподвижного контакта 3 (наковальни), отодвинуть его от подвижного ион-такта 4 или приблизить к нему.

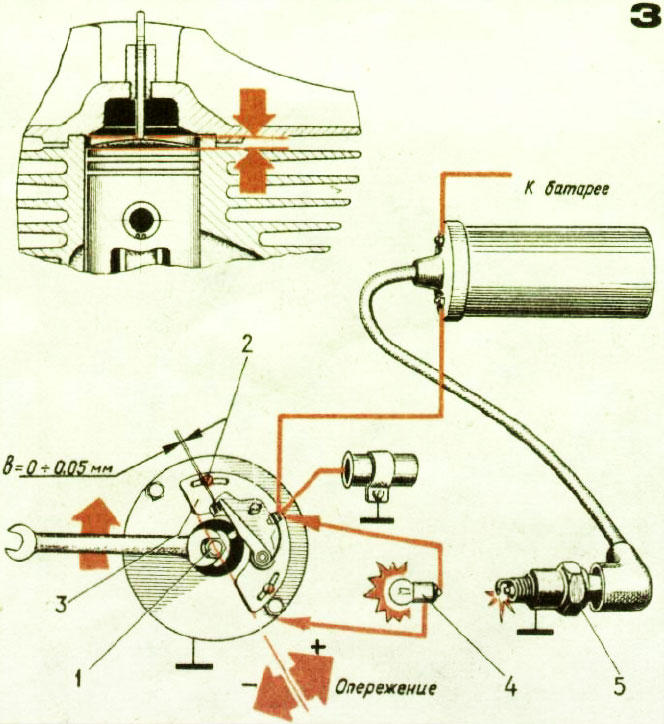

Для этого присоединить контрольную лампочку 4 параллельно контактам. Включить зажигание. Ключом, надетым на головку болта 1, крепящего кулачок, повернуть коленчатый вал по ходу вращения так, чтобы поршень не доходил до ВМТ на величину опережения зажигания, указанную в инструкции. В этот момент должна загореться контрольная лампа, свидетельствующая о разрыве контактов, вызывающем искру на свече.
При отсутствии лампы искру можно наблюдать непосредственно на свече 5, прижав ее корпус к «массе» (головке цилиндра, цилиндру и т. п.), или по появлению зазора «b» 0,05 мм между контактами. Его измеряют щупом или при помощи папиросной бумаги (будучи зажатой между контактами, она освобождается при появлении зазора 0,05 мм).
Установить требуемый момент зажигания поворотом основания 3 прерывателя, ослабив винты 2 его крепления.
Зазор между контактами при положении поршня в ВМТ и в момент образования искры регулировать и измерять как в системе с батарейным зажиганием.
Начало разрыва контактов определить при помощи папиросной бумаги или щупа.
Требуемое опережение зажигания регулируют поворотом генератора.

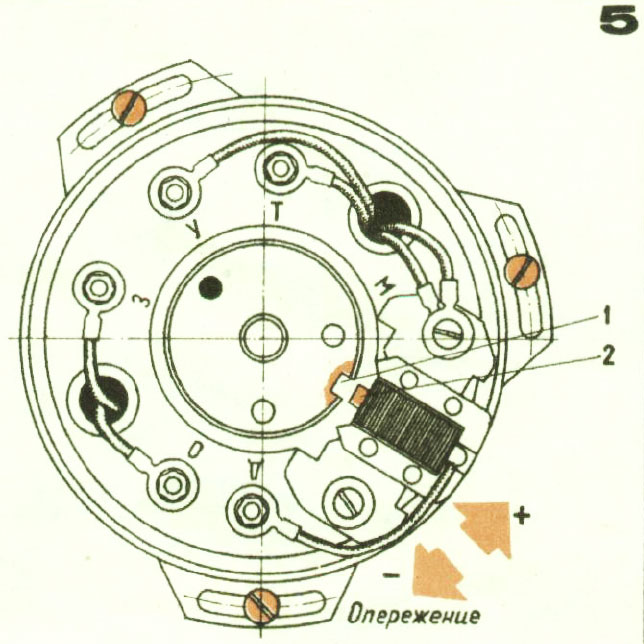

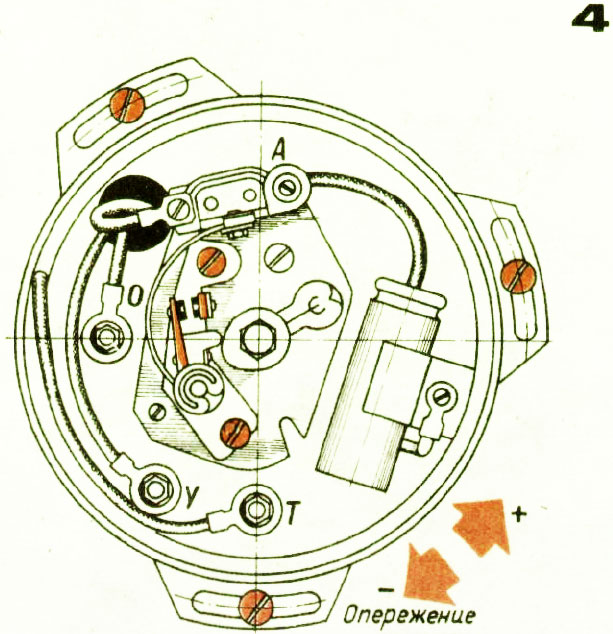

Опережение зажигания регулировать поворотом статора генератора до совмещения паза 1 ротора с выступом 2 датчика.

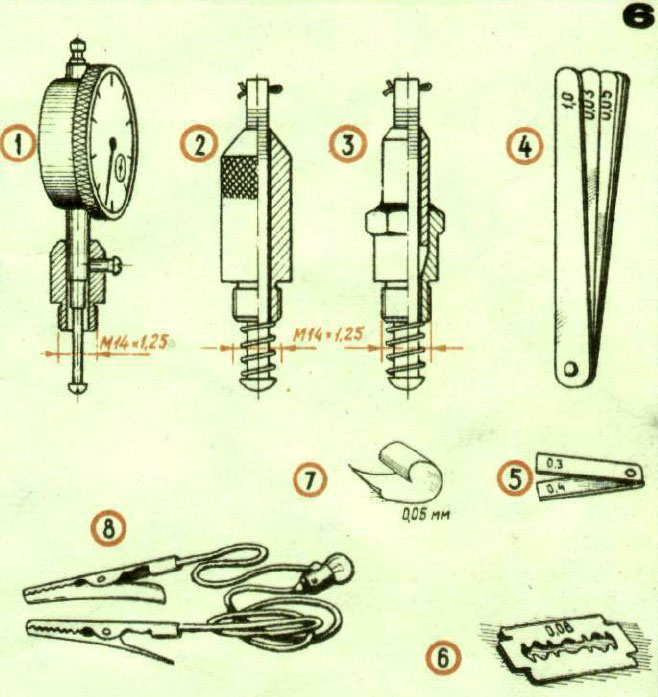

1, 2, 3 — для измерения хода поршня: индикаторное; с точеным корпусом; с корпусом от свечи; 4, 5 — специальные щупы; 6 — лезвие безопасной бритвы; 7 — папиросная бумага; 8 — контрольная лампа.
Э. КОНОП, инженер
1978N09P20-21
