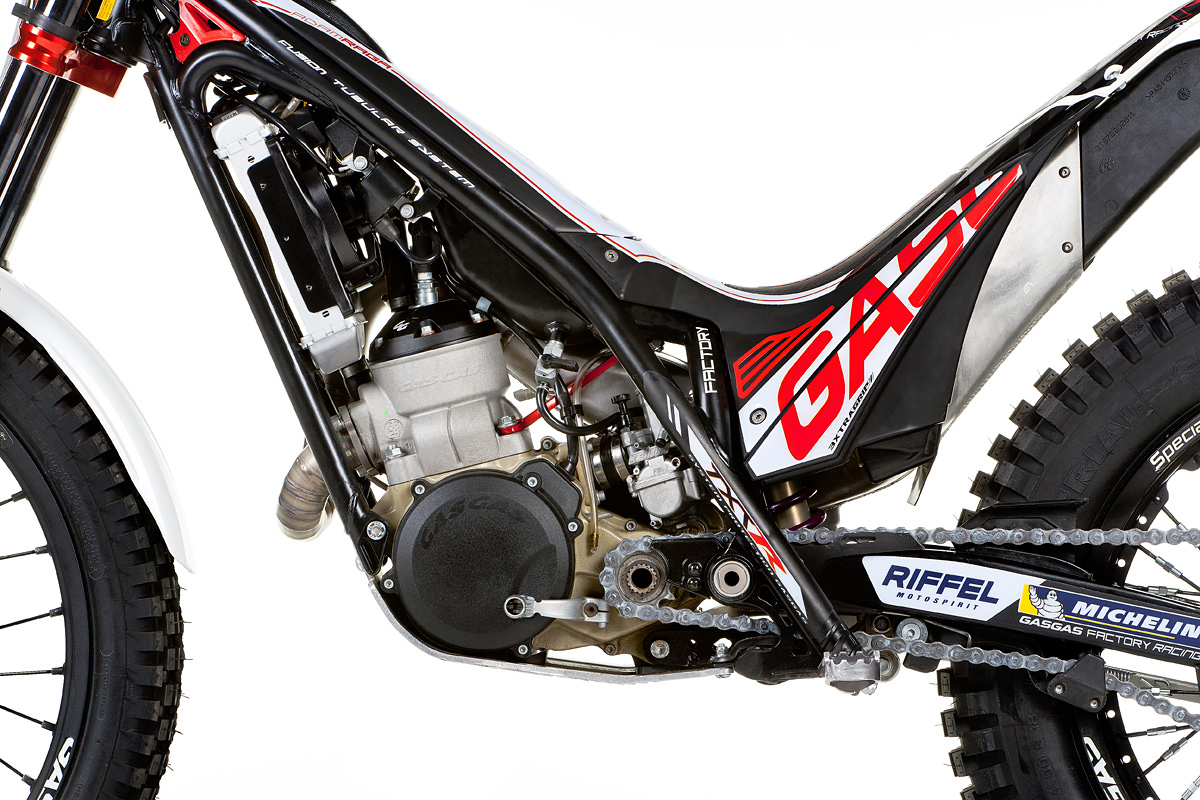

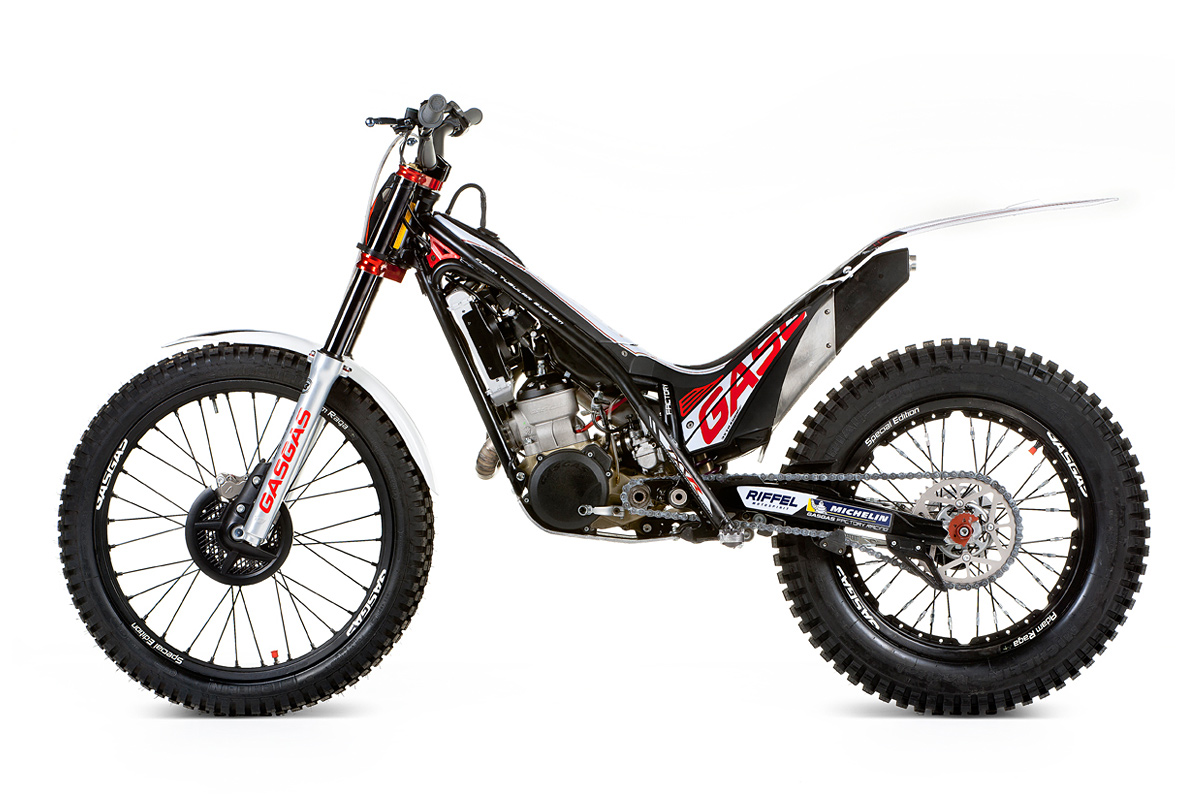

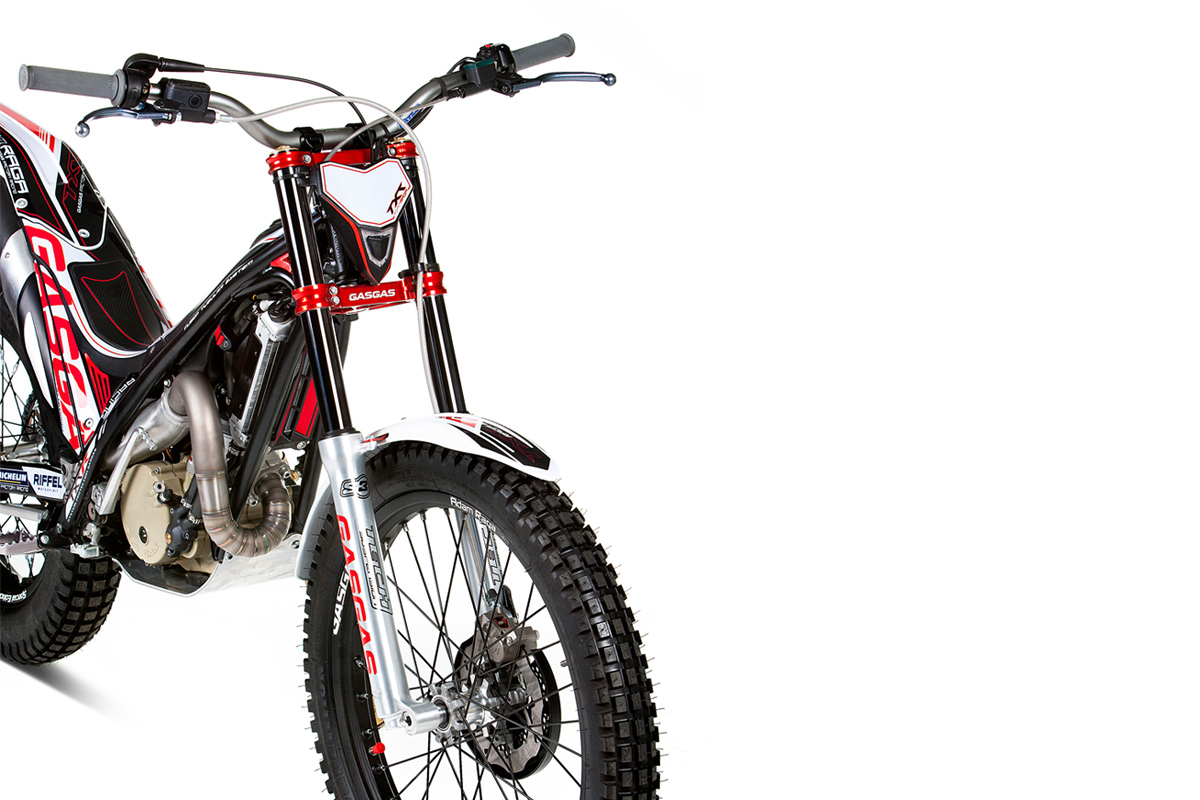

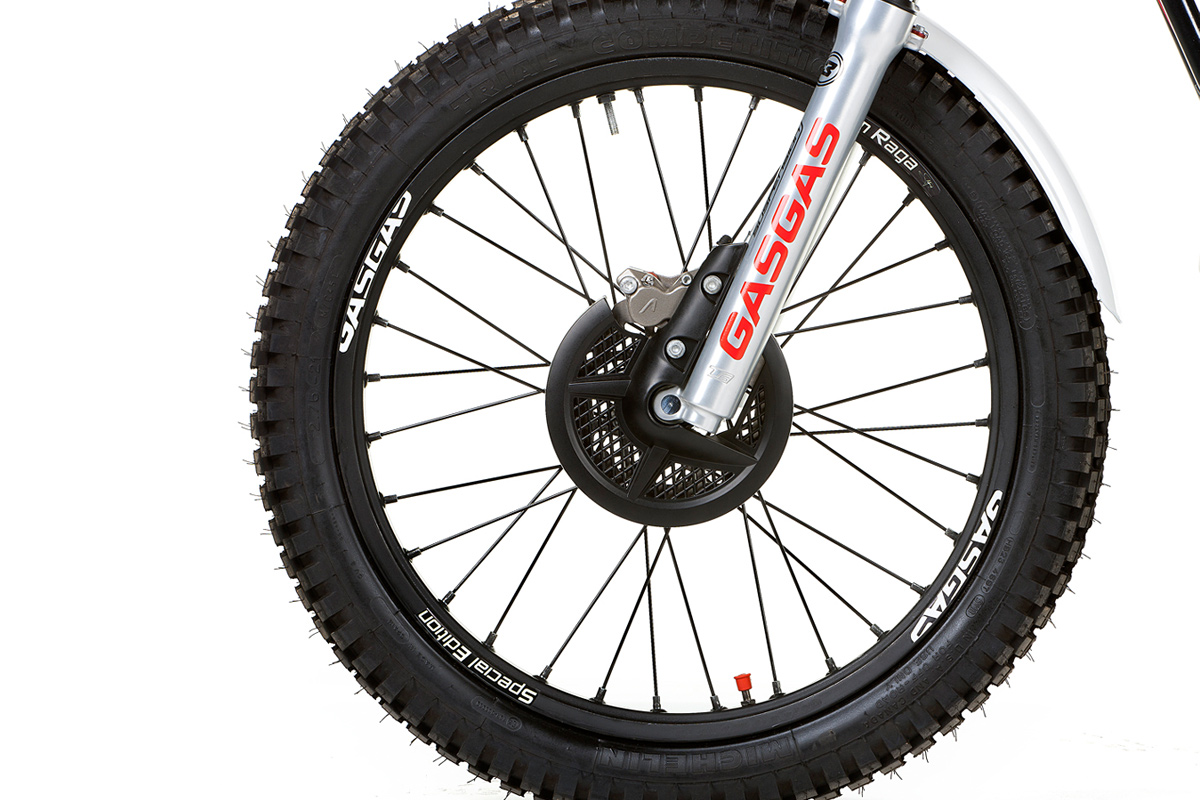

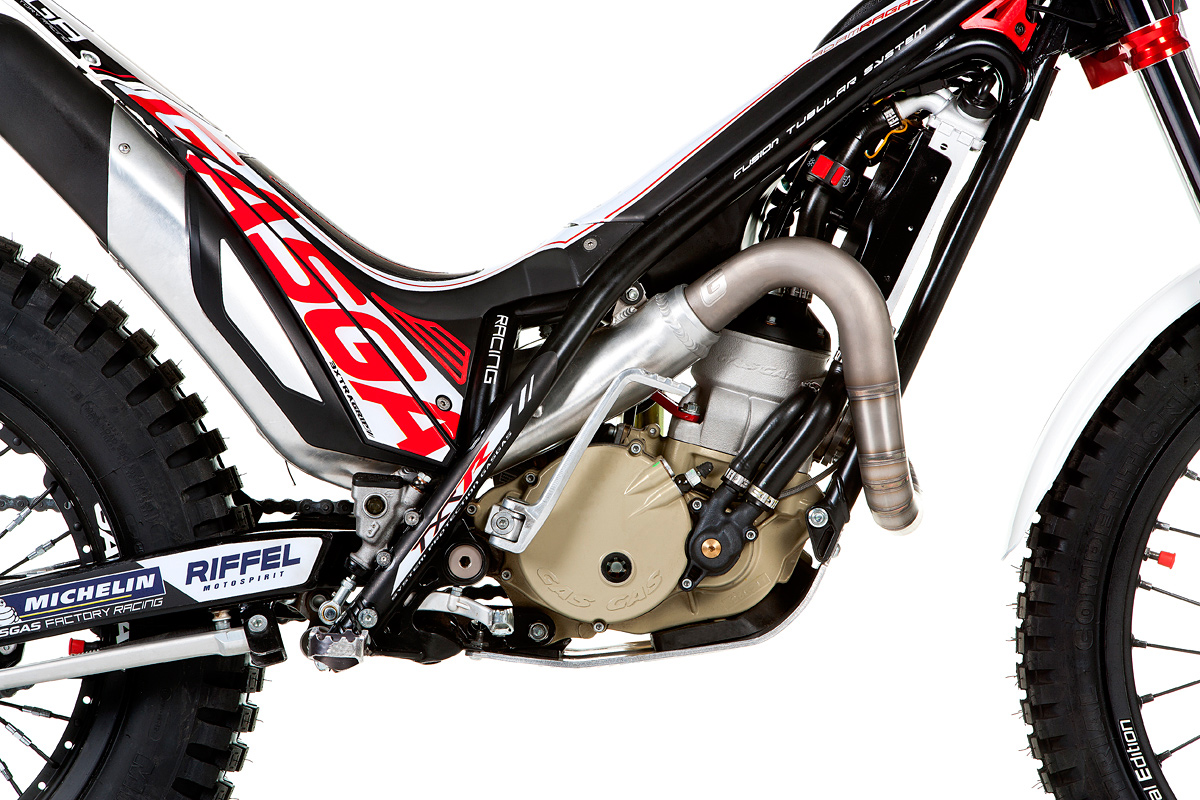

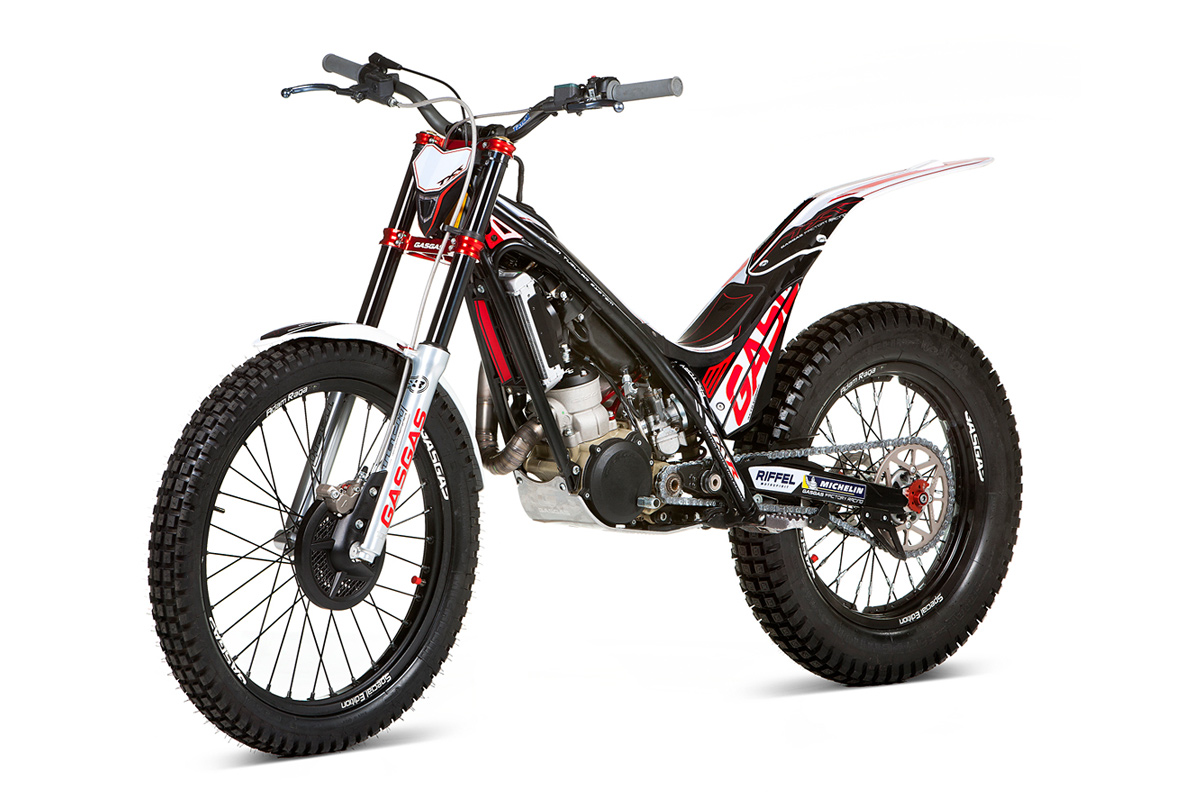

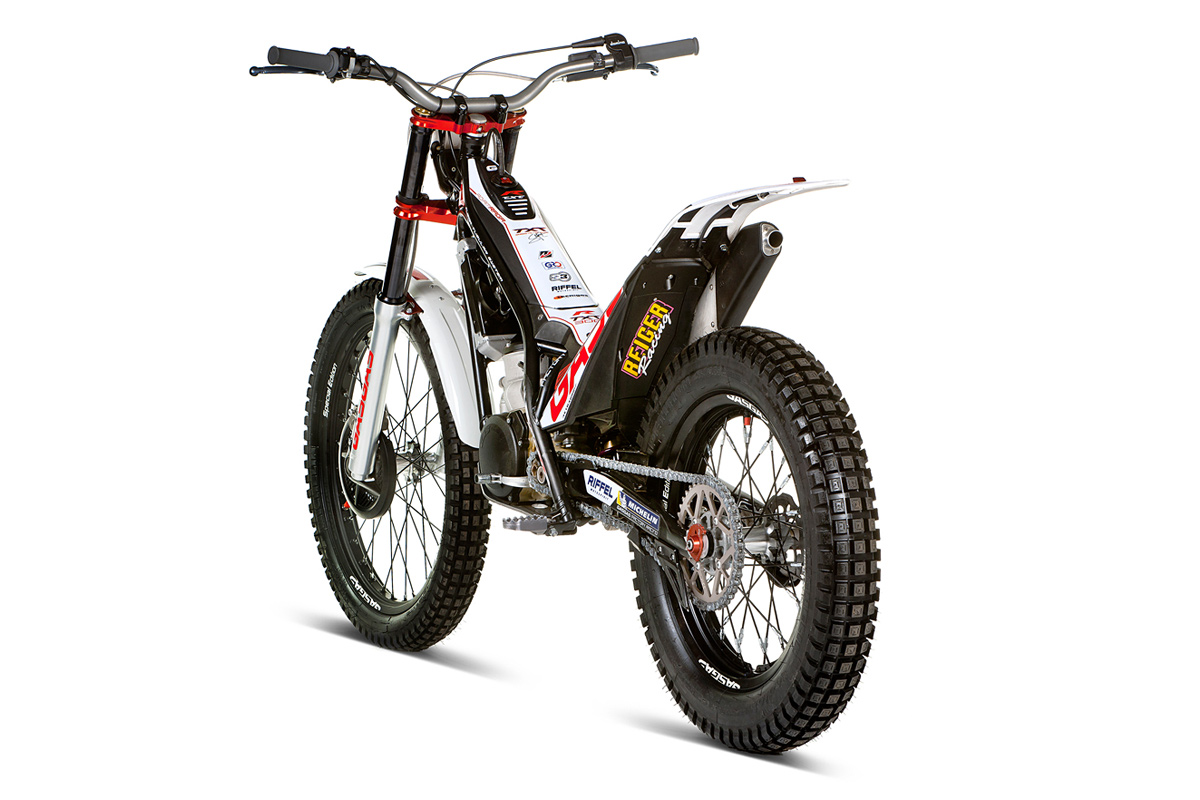

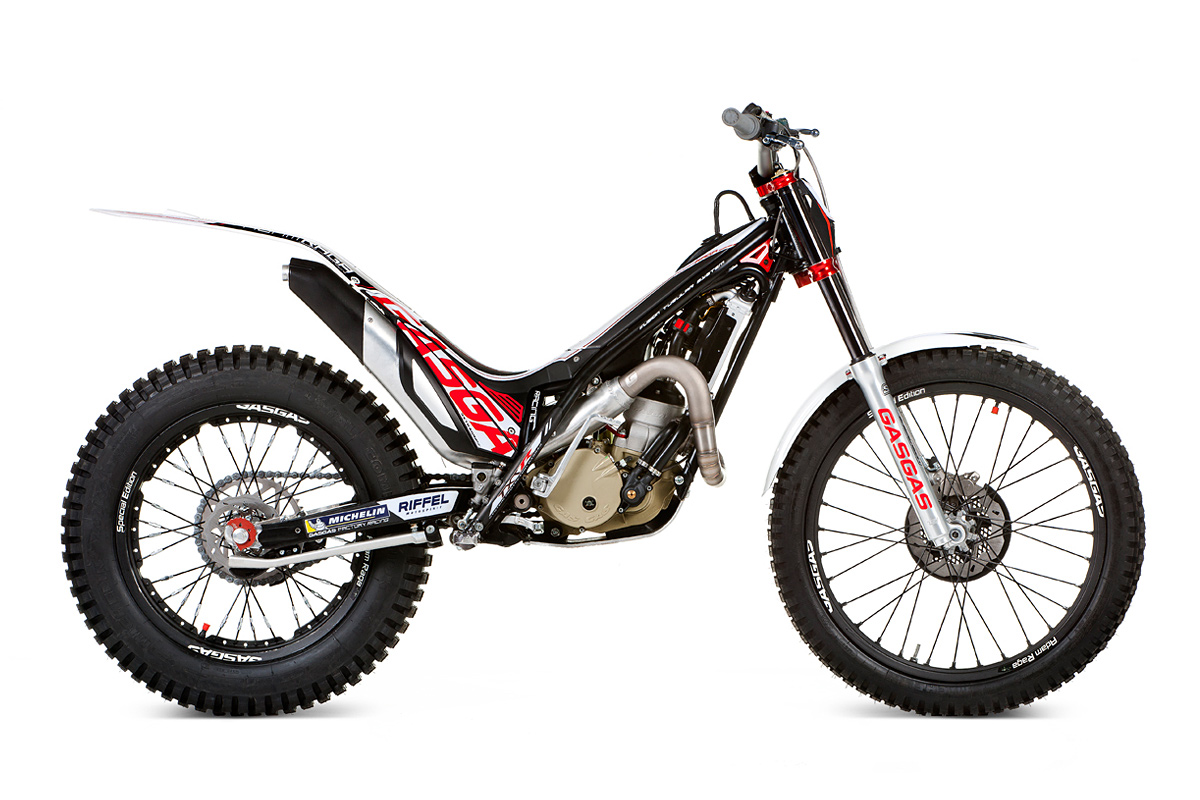

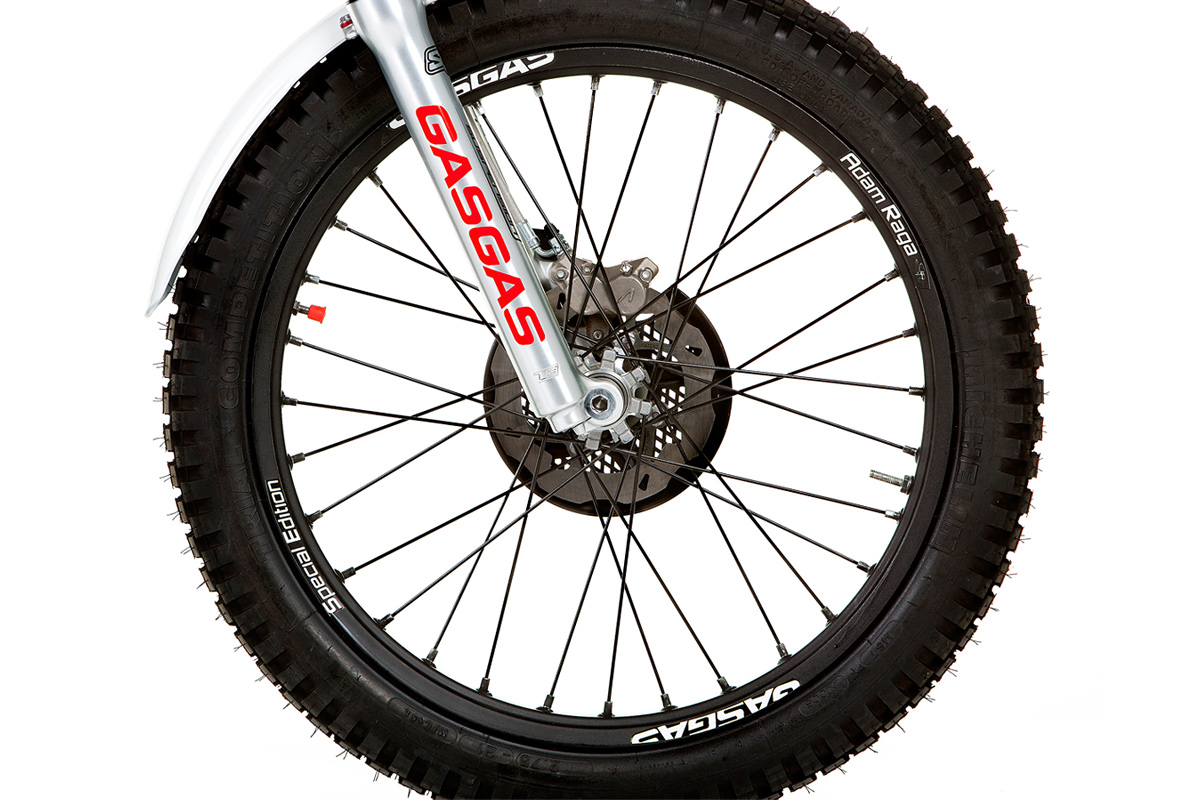

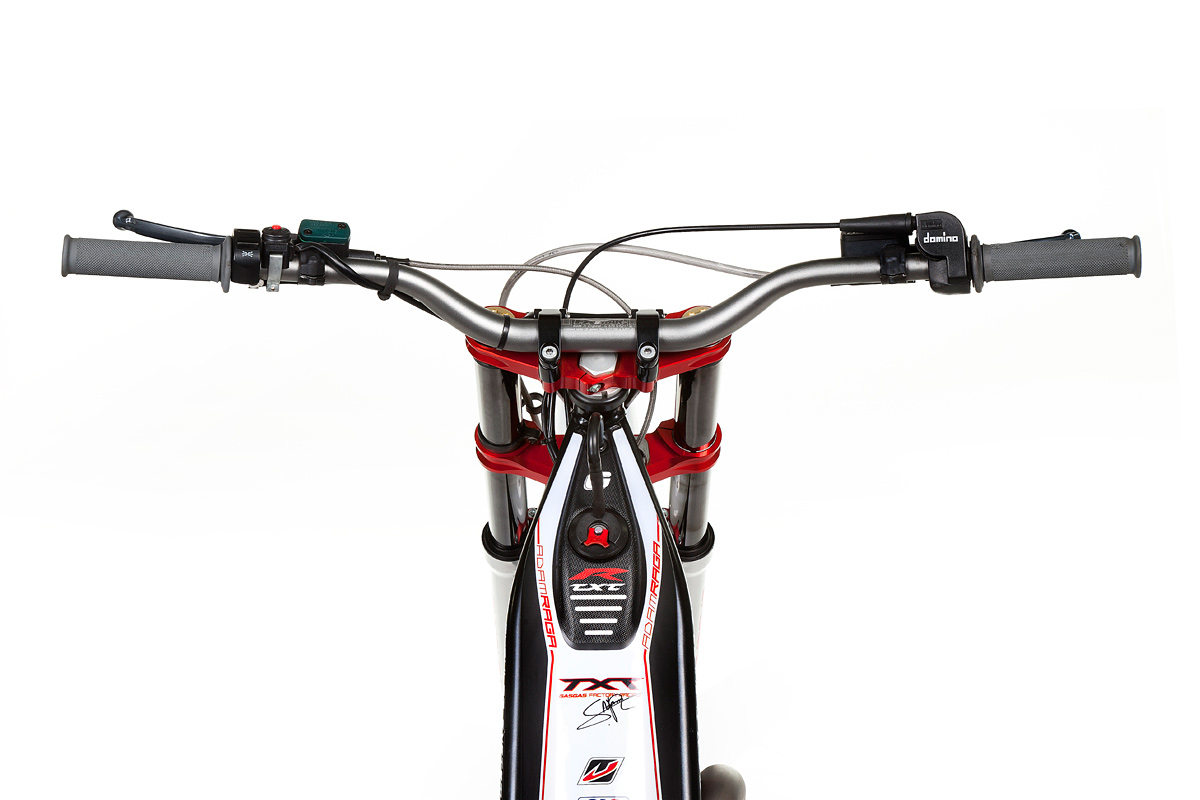

Мотоцикл GASGAS TXT 300 RAGA 2012 обзор

Как укоротить кожух цепи на Ява 634 для предотвращения быстрого износа (перетирания)

   В мартовском номере журнала за 1975 год в материале о редакционном тесте мотоцикла Ява 634 отмечалось. что при изгибе защитные кожухи цепи из-за большей, чем нужно, длины быстро перетираются. Рис. 1. Так укорачивается чехол. Пунктирной линией показана удаляемая часть. Чтобы избежать этой неприятности, следует заранее укоротить чехлы, как показано на рис. 1. Для этого сначала намечаем на переднем конце чехла линию. отстоящую от края на 16—17 мм. и острым ножом разрезаем по ней чехол. Снимаем обе части с кожуха, обильно смазываем цепь графитовой смазкой и надеваем чехол так. чтобы его внутренняя канавка села на буртик кожуха. Сверху закрепляем чехол хомутом, сделанным согласно рис. 2. Рис. 2. Хомут. Если в чехлах из-за касания цепи уже образовались отверстия, то их можно заклеить резиной при помощи клея №88 или БФ-2. Л. ГЕРАСИМОВ 332440,Запорожская область, г. Бердянск,ул. Восстания. 14. кв. 28 1975N10P19

Энергоснабжение Явы

Установка переключателя День-Ночь на мотоцикл ИЖ Юпитер 5

Правила дорожного движения требуют: в светлое время суток у мотоцикла должен быть включен ближний свет фар. Чтобы при этом бесполезно не горели другие лампы, нагружая аккумуляторную батарею и генератор, целесообразно ввести переключатель «День-Ночь». На ИЖ Юпитер 5 с этой целью я дополнительно поставил такой же переключатель, как для указателей поворота, введя его в разрыв черного провода, идущего от вывода 6 замка зажигания, как показано на рисунке.В положении «День» (переключатель выключен) горит только ближний свет фары, в положении «Ночь» (переключатель включен) система освещения действует как обычно.Б. БОБКОВМосковская область, п. Лопатино  Схема подсоединенияпереключателя «День—Ночь»: 1 — замок зажигания; 2 — дополнительный переключатель.   1988N07P33

Какие подшипники и сальники применяются на мотоциклах ИЖ-Планета и ИЖ-Юпитер

 Читатель А. Устинов из Кемерова спрашивает, какие подшипники и сальники применяются на мотоциклах «ИЖ — Планета» и «ИЖ — Юпитер», и просит сообщить их номера.Коленчатый вал мотоцикла «Планета» (всех моделей) опирается на два роликовых подшипника 2505К и на один шариковый подшипник 304 (слева). Его цапфы уплотняются сальником, имеющим обозначение ИЖ-49 сб. 1-30-1 с крышкой (справа) и сальником ИЖ-49 сб. 1-40-3 (слева).Коленчатый вал «Юпитера» (тоже всех моделей) устанавливается на трех шарикоподшипниках 205 и на шарикоподшипниках 304 (слева). Сальники такие: правый — ИЖ-49 сб 1-30-3 с крышкой, левый — ИЖ-Ю сб. 1-50 и по одному сальнику ИЖ-Ю сб. 1-14-1 в каждой из двух крышек кривошипных камер.Вторичный вал коробки передач и у о Планеты» и у «Юпитера» опирается на роликоподшипник 192906 К1М и уплотняется сальником ИЖ-49 сб. 1-28-1.Первичный вал у всех мотоциклов слева опирается на шарикоподшип...

Как увеличить долговечность реле поворотов ИЖРП-1С на мотоциклах ИЖ Планета 3 и Юпитер 3

Реле ИЖРП-1С На мотоциклах «ИЖ— Планета-3» и «ИЖ-Юпитер-3» реле указателей поворота ИЖРП-1С постоянно включено одновременно с зажиганием. Чтобы оно работало только при пользовании указателями поворота, некоторые мотоциклисты переделывают переключатели, как об этом рассказывалось в журнале «За рулем».Мотолюбители, которые знакомы с основами электро- и радиотехники, могут достичь той же цели незначительной переделкой реле. Достаточно ввести в схему два диода типа Д208 (или Д7) и изменить цепи коммутации, как показано на рисунке.Переделанное таким образом реле безотказно работает уже в течение трех лет.Б. РОГОЖИН141300, Московская область, г. Загорск, 4, кв. 4 Схема переделанного реле ИЖРП-1С(изменения выделены жирными линиями). 1976N06P37
