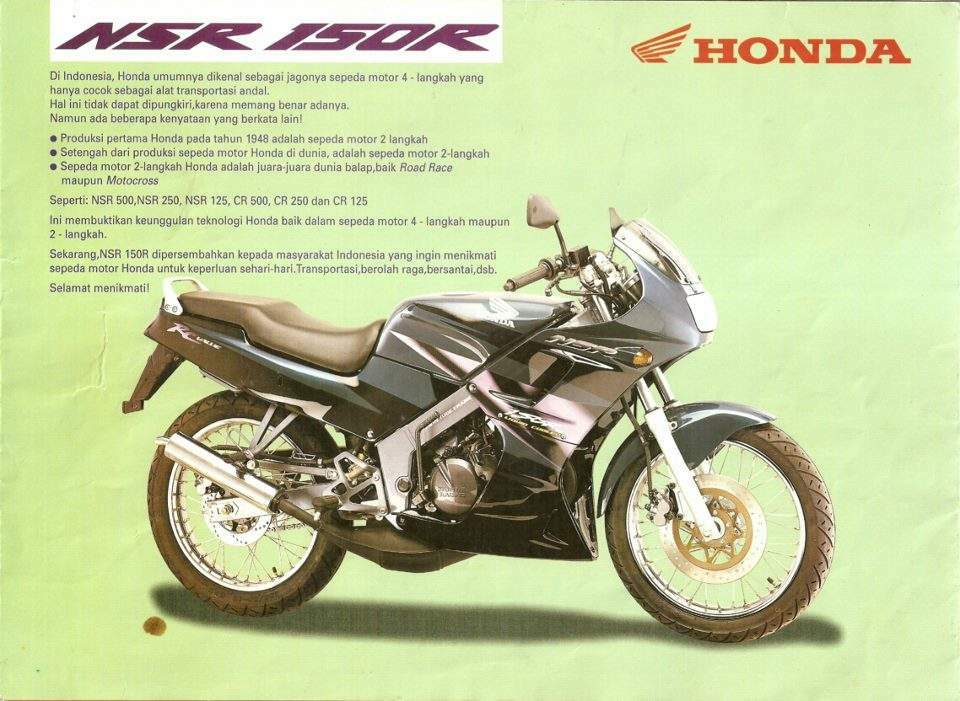

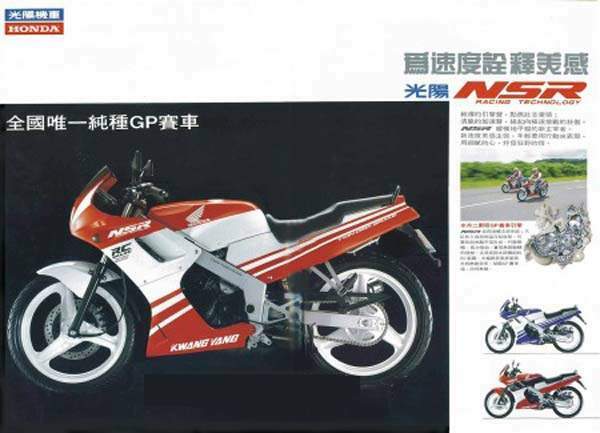

Мотоцикл Honda NSR 150R 1997 обзор

Бесконтактная система зажигания и дополнительные приборы контроля двигателя Jawa 638

Установка переключателя День-Ночь на мотоцикл ИЖ Юпитер 5

Правила дорожного движения требуют: в светлое время суток у мотоцикла должен быть включен ближний свет фар. Чтобы при этом бесполезно не горели другие лампы, нагружая аккумуляторную батарею и генератор, целесообразно ввести переключатель «День-Ночь». На ИЖ Юпитер 5 с этой целью я дополнительно поставил такой же переключатель, как для указателей поворота, введя его в разрыв черного провода, идущего от вывода 6 замка зажигания, как показано на рисунке.В положении «День» (переключатель выключен) горит только ближний свет фары, в положении «Ночь» (переключатель включен) система освещения действует как обычно.Б. БОБКОВМосковская область, п. Лопатино  Схема подсоединенияпереключателя «День—Ночь»: 1 — замок зажигания; 2 — дополнительный переключатель.   1988N07P33

Владельцам ИЖ Планета Спорт

 На этих мотоциклах последних выпусков для улучшения проходимости задняя часть глушителя приподнята. Теперь, чтобы вынуть ось при демонтаже заднего колеса, приходится отсоединять глушитель. Этого можно избежать, если вставлять ось с правой стороны, для чего достаточно уменьшить вдвое толщину шайбы, устанавливаемой под гайку крепления оси. * * *В журнале «За рулем» сообщалось, что вместо штатного реле-регулятора ИЖ-РР2С, который приобрести довольно трудно, можно использовать реле от автомобиля «Москвич» последних моделей. Еще удобнее применить реле напряжения РР380 от «жигулей». Для его установки не требуется искать другого места, поскольку оно размещается на месте прежнего (в этом и состоит преимущество).Клеммы «15» и «67» реле соединяются соответственно с выводами « + » и «Ш» генератора («минус» реле выведен на «массу»). В. ПАЛАГИН346421, г. Новочеркасск, Ростовское шо...

ИЖ Планета Спорт. Схема реле указалетей поворота ИЖ РП-2С

Схема ИЖ РП-2С «Просим опубликовать схему реле указателей поворота, применяемую на мотоцикле ИЖ Планета-спорт, поскольку ее нет в инструкции». С таким пожеланием обратились в редакцию мотолюбители В. Верещако из Донецкой области, К. Николаев из Перми и другие. Представляем схему реле ИЖ РП-2С (рис. 1) и для справок — цоколевку транзисторов (рис. 2). Рис. 1. Электрическая схема реле ИЖ РП-2С: резисторы R1 — R7 типа ВС; R8, R9 — типа МЛТ; конденсаторы С1 и С2 типа К50-3; величины напряжений могут отличаться от указанных на схеме на ±20%; R4 — подбирают при регулировании; приборы, обведенные пунктиром, установлены на мотоцикле.  Рис. 2. Цоколевка транзисторов: 1 — ГТ403В, 2 — КТ315Б, 3 — П216Б; Б — база; К — коллектор; Э — эмиттер.  1979N03P31

Днепр МТ-10. Новинка

 Киевский мотоциклетный завод с июля перешел на производство новой модели тяжелого мотоцикла «Днепр», получившей обозначение МТ-10. Как и ирбитский завод, приступивший одновременно к выпуску «Урала» М-67 (см. «За рулем», 1974, № 9), мы отказались от традиционного 6-вольтового электрооборудования в пользу 12-вольтового. Это позволило снабдить мотоцикл современными светотехническими приборами, отвечающими требованиям международных стандартов.Основной источник электроэнергии — новый генератор переменного тока мощностью 150 вт со встроенным выпрямительным блоком — обеспечивает с запасом все потребители в темное время суток. Изменился способ крепления генератора к картеру двигателя—его корпус снабжен фланцем, который при помощи двух шпилек притягивается к гнезду. Таким образом исключается встречавшийся ранее дефект — течь масла по соединению.На МТ-10 смонтирована более совершенная фара и на отдельном щитке — спидометр и ...
