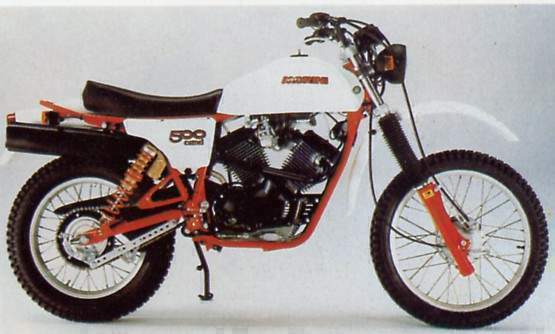

Мотоцикл Moto Morini 500 Camel 1981 обзор

Ява 638-1-04

Что новенького в Яве ?   Летом прошлого года редакция получила от ВТО «Мотоков» для испытаний последнюю модификацию ЯВА-350 638-1-04. Красивый мотоцикл, ничего не скажешь! При беглом осмотре мотоцикл показался чуть выше привычной для нас базовой модели. Стали разбираться. Действительно, задние амортизаторы установлены с большим наклоном в результате смещения вперед точек крепления на раме. Сочетание прогрессивно навитых пружин и наклона амортизаторов обеспечило хорошую плавность хода. Уже нет нужды привставать на подножках, когда заднее колесо влетает в небольшую яму или выбоину на дороге. На переднем колесе нашей ЯВЫ шина с характерным шоссейным протектором (ею комплектуют отдельные партии мотоциклов). С такой шиной мотоцикл уверенно чувствует себя при торможении, в повороте. Через какое-то время у водителя возникает ощущение, что он сможет проехать знакомый ему поворот с большим углом наклона и, понятно, на большей скорости. Это до тех пор, пока дорога сухая. Стоит ...

Бесконтактная система зажигания и дополнительные приборы контроля двигателя Jawa 638

Ява 680 Триал ( 250 кубов )

Jawa-680 250 кубов для триала   Среди поклонников мотоциклетного спорта все больше становится людей, увлекающихся триалом. Соответственно растет доля машин для триала в мировом производстве спортивных мотоциклов. Сейчас их делают такие заводы, как итальянские «Априлиа», «Бета», «Гарелли», японский «Хонда», «Симсон» — в ГДР, ЧЗ и ЯВА — в Чехословакии. Один из крупнейших производителей спортивных мотоциклов, итальянская фирма «Фантик», выпускает ежегодно 5000 машин, специально сконструированных для подобных соревнований. В масштабах Западной Европы это довольно внушительная цифра. ЯВА-680 — специальный мотоцикл модели 1987 года. Мотор рабочим объемом 246 см3 с диаметром цилиндра 70 мм и ходом поршня 64 мм — дальнейшая модификация двигателя ЯВА-125. При его создании преследовалась цель обеспечить минимальные внешние размеры и массу. Цилиндр — из сплава легких металлов, смесь в нем р...

Разъем в фаре Явы. Установка разъёма в фару старушки

 Сравнительно часто приходится снимать верхний кожух фары для смены масла в амортизаторах передней вилки, при подтягивании гаек колонки руля, для смазки подшипников рулевой колонки и т. д. При этом легко повредить провода, идущие к замку зажигания, да и работать при висящем на проводах кожухе неудобно. А если у мотоцикла «спортивный» руль, кожух снимать вообще очень трудно — мешает поперечная распорка.Для удобства можно сделать электрические соединения с верхним кожухом через штепсельный разъем, например, типа РША-14 или РША-20. Эти детали продаются в магазинах радиотоваров.Провода, идущие к верхнему кожуху фары, последовательно по одному отсоединяют от центрального переключателя (два — от лампочек спидометра) и припаивают к контактам гнездовой части разъема. При этом записывают номера контактов и адреса проводов от обеих частей разъема. Затем к вилочной части разъема припаивают провода сечением не меньше 1,5 мм2 и соединяют их с контактами центрального пер...

Надежная фиксация крышки инструментального ящика на мотоцикле CZ

Надежный запор У мотоциклов CZ инструментальные ящики запираются винтом (см. рисунок), который во время движения иногда отворачивается (этот недостаток отмечен в редакционном тесте — «За рулем», 1981 №1). Чтобы избавиться от него, я переделал фиксатор. С винта 3 удалил резьбу и просверлил насквозь отверстие в кронштейне 4 крышки. На винт надел подходящие шайбы 5 и пружину 6, ограничив ее ход шплинтом 7, для которого в винте просверлил отверстие. Фиксация крышки инструментального ящика: а — до переделки; б — после переделки; 1 — крышка ящика; 2 — корпус глушителя впуска; 3 — винт; 4 — кронштейн крышки; 5 — шайбы; б — пружина; 7 — шплинт. Теперь, чтобы открыть ящик, достаточно оттянуть винт за головку. За два года эксплуатации пружинный фиксатор доказал свои преимущества перед винтовым.В. ВАСИЛЬЕВ Донецкая область, г. Краматорск  1981N08P41
