Двигатель МТ-9

Новый двигатель на старые машины



Двигатель КМЗ МТ-9



Более десяти лет назад киевский завод перешел на выпуск мотоциклов семейства «Днепр», отличающегося от предыдущего главным образом силовым агрегатом. Нынешний двигатель, несмотря на меньший рабочий объем (650 см8 вместо 750 см3), обладает большей мощностью и лучшими эксплуатационными качествами. Это достигнуто внедрением ряда современных конструктивных решений. Так, благодаря замене роликовых подшипников в нижних головках шатунов подшипниками скольжения (автомобильными биметаллическими вкладышами) и применению цельного чугунного коленчатого вала увеличен моторесурс кривошипно-шатунного механизма и одновременно упрощен его ремонт. Биметаллические цилиндры (алюминиевая рубашка и чугунная гильза) позволили значительно снизить по сравнению с прежними цельными чугунными теплонапряженность поршневой группы и обеспечить ее работоспособность при длительной езде в тяжелых дорожных условиях.

И вполне естественно желание у владельцев мотоциклов, снабженных двигателями К—750 и К—750М, при ремонте заменить их современйыми моторами — МТ9, МТ10, МТ10—36.

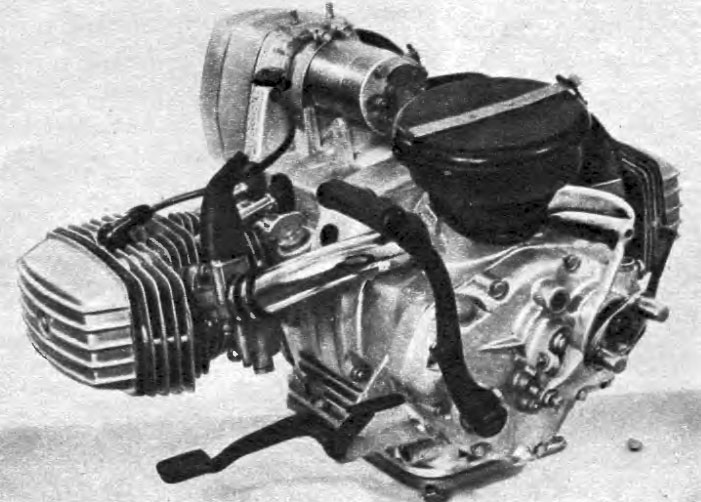

Сразу отметим, что для замены пригоден только двигатель МТ9, показанный на фото. Он обладает мощностью 32 л. с. при 5200 об/мин, имеет шести-вольтовую (как у старых моделей) систему электрооборудования и прерыватель ПМ302 с центробежным регулятором опережения зажигания, автоматически изменяющим угол в зависимости от частоты вращения коленчатого вала. Другие моторы — МТ10 и МТ10—36 имеют электрооборудование, рассчитанное на 12 В. Поэтому их установка на мотоциклы типа К—750 связана с большими переделками, невыполнимыми в домашних условиях. Двигатели МТ9 и К—750М взаимозаменяемы по посадочным местам, и установка нового мотора обычно не вызывает трудностей.

Однако на некоторых машинах может потребоваться небольшая подгонка. Так, при установке МТ9 ребра головки правого цилиндра могут упираться в раму коляски. В этом случае надо снять напильником вершины ребер по месту. Передняя верхняя крышка двигателя может касаться щитка колеса. Чтобы обеспечить необходимый зазор (15—20 мм) между ними, достаточно легкими ударами молотка сделать на щитке соответствующее углубление.
В отличие от К—750М в двигателе МТ9 масло к шатунным подшипникам подается шестеренным насосом под давлением, которое при средних оборотах коленчатого вала должно быть в пределах 3,0—6,0 кгс/см2. Падение давления в системе до 1,3 кгс/см2 может привести к выплавлению шатунных вкладышей. Поэтому работа системы смазки контролируется датчиком, который срабатывает при давлении от 1,3 до 1,8 кгс/см2. Находится он с правой стороны корпуса двигателя. К датчику надо подключить контрольную лампу на 6 В с патроном. Один провод от него присоединить к датчику, а другой — к «массе». Лампу удобнее всего расположить в корпусе фары. При включении зажигания она загорается, а после пуска двигателя должна гаснуть.

Если при работе двигателя лампа горит, значит неисправна система смазки или датчик. В этих случаях езда на мотоцикле до обнаружения и устранения дефекта недопустима. Следует отметить, что, когда двигатель перегрет или работает на режимах малых оборотов холостого хода (630— 700 об/мин), лампочка может загораться даже при исправной системе смазки.

Поскольку необходимый угол опережения зажигания у двигателя МТ9 обеспечивается автоматически, трос управления зажиганием необходимо отсоединить от рычажка (манетки) и удалить.

Надо помнить, что эксплуатация двигателя МТ9 с чрезмерно ранним зажиганием (сверх допустимого угла 36° до ВМТ) может привести к прогоранию поршней, так как при этом температура в цилиндре резко возрастает. И еще совет: при эксплуатации мотоцикла в жаркое время целесообразно применять более «холодные» свечи, например А13Н или А17В.

Если коробка передач в хорошем состоянии и заменяют только двигатель, следует установить новые впускные патрубки (65015258А и 65015259А), воздушный корректор (65015-7), резиновые уплотнительные втулки (МТ815125 — 2 шт.), хомуты крепления (МТ8151-5—2 шт.) и кольца (65015203— 2 шт.).

Воздушный фильтр можно оставить старый, но в его верхней части на расстоянии 14 мм от верхней кромки корпуса приварить трубку наружным диаметром 16 мм, внутренним 14 мм и длиной 45 мм, которую затем соединить с трубкой сапуна шлангом из масло-бензостойкой резины.

При эксплуатации мотоцикла зимой в резиновой трубке может образовываться ледяная пробка, препятствующая выходу газов из картера, отчего через прокладки и сальники будет вытекать масло. Для предотвращения этого явления рекомендуем при нулевой температуре и ниже снимать с трубки сапуна резиновую трубку.

И последнее. Старую систему выпуска следует заменить новой. В нее входят следующие детали: два глушителя в сборе (КМЗ-8.15312100); трубы выпускные — правого цилиндра (КМЗ-8.15312104) и левого (КМЗ-8.15312107); две соединительные трубы (КМЗ-8.15312108); два ушка крепления глушителя (КМЗ-8.15312103); пара хомутов глушителя (КМЗ-8.15312225); две гайки крепления выпускных труб (МТ801508) и два уплотнительных кольца (МТ801510).

При установке гаек крепления выпускных труб резьбу необходимо смазать графитовой смазкой, чтобы предохранить их от коррозии и спекания.

Если заменяют двигатель в сборе с коробкой передач, то установка новых впускных патрубков и переделка фильтра не потребуется, так как двигатель укомплектован этими деталями.

Госкольку новая коробка передач (с задним ходом) несколько длиннее, то при установке на мотоциклы К—750 и К—750М карданный вал надо укоротить со стороны шарнира до нужного размера. Если упругая муфта кардана касается рамы, достаточно на диске муфты сделать фаску, а на раме углубление. Дополнительно надо установить сигнальную лампочку, например фонарь типа ПД-10Г, и соединить ее с датчиком нейтральной передачи.

При установке двигателя МТ9 на мотоцикл «Днепр—12» новые глушители не подойдут, так как им будет мешать привод колеса коляски. Поэтому глушители надо оставить старые — 75012-2-А, а выпускные трубы — новой конструкции. Вот их номера по каталогу: МВ65012104 — труба выпускная правого цилиндра и МВ65012107 — левого цилиндра, 65012108 — труба соединительная (их две). Хомуты и ушки крепления глушителей и выпускных труб подойдут прежние.
