Усовершенствования в грузовом мотороллере для увеличения срока службы и более удобной эксплуатации
Для увеличения срока службы и более удобной эксплуатации
В грузовом мотороллере для увеличения срока службы и более удобной эксплуатации я сделал несколько усовершенствований, показанных на рисунке. Установил скобу 1 с приваренной втулкой 2, в которую входит конец пускового вала. Благодаря этому н много облегчилась работа кикстартера.

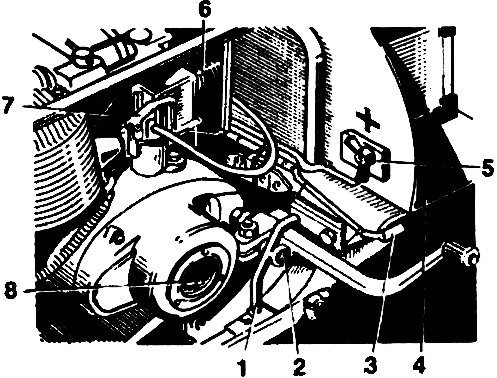

Моторный отсек грузового мотороллере: 1 — скоба; 2 — втулка; 3 — ручка рычага; 4 — отсек; 5 — «плюсовая» клемма; 6 — пружина; 7 — коромысло; 8 — окно.
Чтобы удобнее было пользоваться утолителем поплавка, приделал коромысло 7 и соединил его с рычажком. Для подзаряда аккумуляторной батареи вывел «плюсовую» клемму 5 на стенку отсека 4, где размещаются батареи и инструмент. Чтобы корпус воздушного фильтра меньше нагружался, поставил распорную пружину 6. В крышке картера сделал окно 8 и закрыл его органическим стеклом, через которое виден уровень масла.
Н. Соляников,
Донецкая область, г. Славянск
1989N03P33
