КМЗ Днепр МТ-9. Анонс

Обзор новинки

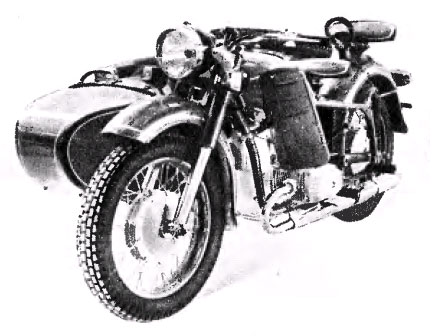

КМЗ Днепр МТ-9

Прошло совсем немного времени с того дня, как мотоцикл МТ-8 положил начало семейству «Днепр» К-650, а уже в конце прошлого года он уступил место на конвейере Киевского мотозавода своему преемнику — МТ-9.

Новый «Днепр» избавился от некоторых недугов предшественника и приобрел вдобавок ряд ценных качеств. Это прежде всего касается силового агрегата — двигателя и коробки передач. Водители тяжелых мотоциклов знают, как бывает трудно развернуть в узком месте или вытащить из грязи груженую машину. Для владельцев же МТ-9 эти процедуры значительно облегчаются — его коробка снабжена передачей для движения задним ходом. Другая новинка — автоматическое выключение сцепления при переключении передач -— также впервые применена на тяжелых мотоциклах. Кстати, и сам механизм переключения подвергся реконструкции, благодаря которой значительно повысились надежность и четкость его работы. Включение нейтральной передачи отмечается датчиком и лампой, расположенной в фаре.

Из других изменений, направленных на увеличение ресурса двигателя, можно назвать введение наконечников на стержни клапанов, бронзовых втулок в коромысла, а также съемные стальные стойки, исключающие износ посадочного отверстия оси коромысел при ослаблении ее крепления, и более совершенный редукционный клапан, который улучшил работу системы смазки. Он стал двойным: внутри плунжера установлен шариковый клапан, перепускающий избыток масла в тех случаях, когда проходного сечения, открываемого плунжером, недостаточно.

Новый карбюратор К-301Б обеспечивает мотоциклу более высокие динамические и эксплуатационные качества. К тому же он экономичней, особенно при больших скоростях движения, и его проще регулировать на синхронность работы цилиндров.

Литой коленчатый вал с тонкостенными «автомобильными» вкладышами хорошо зарекомендовал себя на двигателях МТ-8. После 40 тысяч километров пробега шатунные шейки вала практически не имеют износа, поэтому на МТ-9 его использовали без изменения.

Для улучшения ездовых качеств мотоцикла увеличен ход амортизаторов подвески заднего колеса ,и предусмотрена ступенчатая регулировка «жесткости» пружины в них. Ее поджимают в зависимости от нагрузки машины и характера дороги. Увеличенный до 150 мм дорожный просвет позволяет двигаться по плохим дорогам и по пересеченной местности.

Как и все новые отечественные мотоциклы, МТ-9 снабжен световыми указателями поворота. Большие, хорошо видимые фонари избавляют водителя от необходимости снимать руки с руля при повороте.
Конструктивные и технологические усовершенствования значительно увеличили долговечность мотоцикла. Гарантийный срок теперь составляет 18 месяцев, а пробег до серьезного ремонта — не менее 40 тысяч километров.

Мы уверены, что владельцы, соблюдающие все требования инструкции по обслуживанию и эксплуатации мотоцикла, значительно перекроют эту цифру и останутся довольны новым «Днепром».



В. СВЯТНЕНКО, конструктор

г. Киев



1972N02P12-13
