Мощнее на две силы. Форсировка двигателя ИЖ-36/ИЖ-Планета


Повышение мощности двигателя — вопрос, интересующий многих мотоциклистов. И это понятно: динамические и другие параметры мотоцикла находятся в прямой зависимости от мощности его двигателя. Мы уже рассказывали («За рулем», 1967, № 1), как увеличить мощность двигателя ИЖ Планета до 18 л. с.

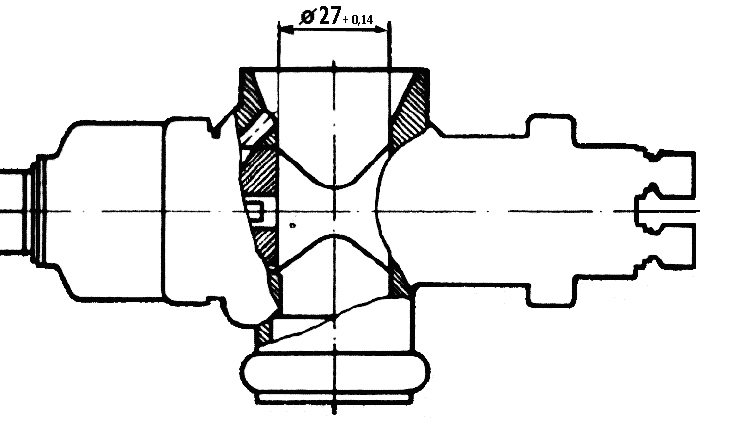

Рис 1. Изменение диаметра диффузора карбюратора

Рис. 1. Изменение диаметра диффузора карбюратора

Некоторые читатели, не имеющие возможности выполнить весь рекомендованный в статье объем работ, спрашивают о более простых способах, позволяющих получить хотя бы небольшое (в две-три силы] повышение мощности. В публикуемой статье инженеров В. Абрамяна, А. Максимова и Б. Лежнева владельцам мотоциклов ИЖ 36 и ИЖ Планета даются рекомендации о том, как, внеся незначительные изменения в некоторые узлы и детали двигателя, повысить мощность до 15 л. с. Предлагаемые авторами конструктивные изменения не увеличивают расхода топлива и практически не сказываются на долговечности и надежности мотоцикла.

Основные средства повышения мощности двигателей ИЖ-56 и «ИЖ-Планета» (как и любого двухтактного двигателя) — это улучшение процессов наполнения, продувки, выпуска, уменьшение механических и гидродинамических потерь, повышение степени сжатия для более эффективного использования топлива.

Улучшение процесса впуска достигается увеличением диаметра диффузора карбюратора и впускного патрубка до 27 мм (рис. 1). Расточить патрубок и корпус карбюратора (в сборе с вставкой смесительной камеры) можно на токарном станке. Обработанные поверхности надо тщательно зачистить, острые кромки притупить. Перед сборкой обратите особое внимание на состояние и чистоту всех каналов, особенно входного отверстия канала холостого хода. Увеличение диаметра диффузора на регулировку карбюратора не влияет.

Рис. 2. Установка заглушек на щеки коленчатого вала

Рис. 2. Установка заглушек на щеки коленчатого вала

Специальные заглушки, установленные на маховики коленчатого вала (рис. 2), уменьшают объем кривошипной камеры на 160 смз. От этого увеличивается давление в начале и в конце продувки, что благоприятно сказывается на наполнении цилиндра. Заглушки можно сделать из листовой стали толщиной 1,8—2 мм. Для герметичности посадочные места перед сборкой обильно смазывают бакелитовым лаком. Заглушки закрепляют не менее чем пятью винтами, которые закернивают, чтобы не отвинчивались.

Рис. 3. Приспособление для подрезки торца головки цилиндра на токарном станке

Рис. 3. Приспособление для подрезки торца головки цилиндра на токарном станке:
1 — основание;
2 — струбцина.

Подрезание посадочного торца головки цилиндра на 0,8 — 1 мм увеличивает степень сжатия двигателя до 6,7 — 6,9, Дальнейшее повышение ее при эксплуатации на бензине А-72 вызовет детонацию, перегрев двигателя и снижение его мощности. Подрезать торец головки цилиндра можно на токарном станке в специальном приспособлении (рис. 3). Струбцины 2 для крепления головки должны располагаться с четырех сторон. После этого надо притереть плоскость торца на контрольной плите.

Для уменьшения механических и гидродинамических потерь рекомендуется тщательно отполировать маховики коленчатого вала, внутреннюю поверхность кривошипной камеры, головку поршня, сферическую поверхность камеры сгорания и поверхности впускного, выпускных и перепускных (продувочных) каналов.

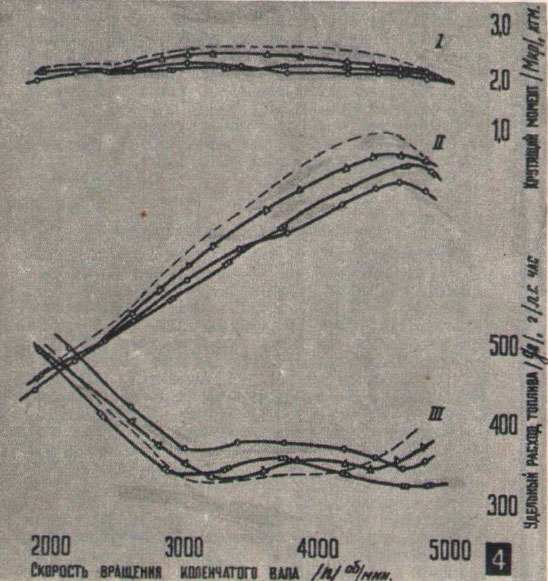

Рис. 4. Скоростная характеристика двигателя ИЖ-Планета

Рис. 4. Скоростная характеристика двигателя ИЖ-Планета :
I — крутящий момент;
II — эффективная мощность;
III — удельный расход топлива.
Условные обозначения:
круг — серийный двигатель:
2 квадрата — двигатель с диффузором карбюратора диаметром 27 мм;
треугольник — двигатель с диффузором диаметром 27 мм и заглушками на маховиках;
два тире — двигатель с диффузором диаметром 27 мм, заглушками и увеличенной степенью сжатия (6,7—6,9).

Влияние каждого из предложенных здесь изменений на параметры двигателя хорошо видно на графике (рис. 4).

Увеличение диаметра диффузора карбюратора дает прирост мощности на 0,7 л. с.; уменьшение объема кривошипной камеры увеличивает ее на 0,4—0,5 л. е.; повышение степени сжатия прибавляет еще 0,7—0,9 л.с. Следует заметить, что обороты коленчатого вала при максимальных мощности и крутящем моменте не растут, а это очень важно для дорожного мотоцикла.

Для улучшения динамических и эксплуатационных параметров мотоцикла с форсированным двигателем следует установить ведущую звездочку главной передачи с 18 зубьями. Максимальная скорость мотоцикла при этом достигает 105 — 110 км/час; минимально устойчивая скорость на первой передаче составит 12 км/час, на второй передаче — 16,5—18 км/час, на третьей — 27 — 28 км/час, на четвертой — 37 — 39 км/час.

Если мотоцикл используется с боковым прицепом, рекомендуем установить ведущую звездочку главной передачи с 16 зубьями.

Время и путь разгона мотоцикла до определенной скорости с двигателем мощностью 15 л. с. значительно сокращаются. Например, на ровном шоссе с асфальтовым покрытием разгон до скорости 60 км/час. занимает 6,2 сек. на участие 80 м, а с серийным двигателем «ИЖ-Планета» соответственно 8,8 сек. при 100 м.

Расход топлива на 100 км пути при движении по такой же дороге при скорости в пределах 60 км/час не меняется и составляет 3,5 — 3,6 литра.
